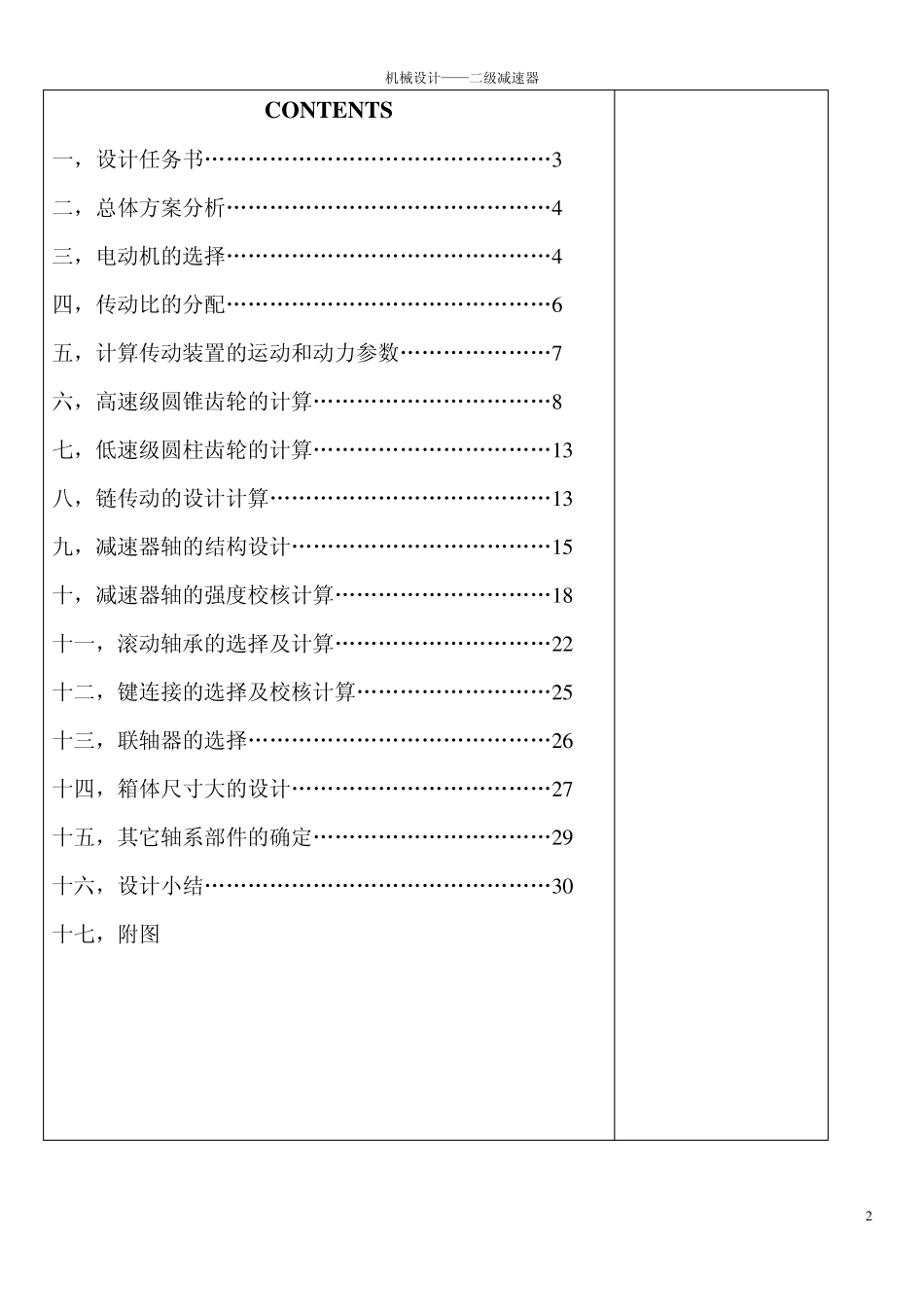

二级圆锥圆柱齿轮减速器课程设计说明书_第3页
3/26

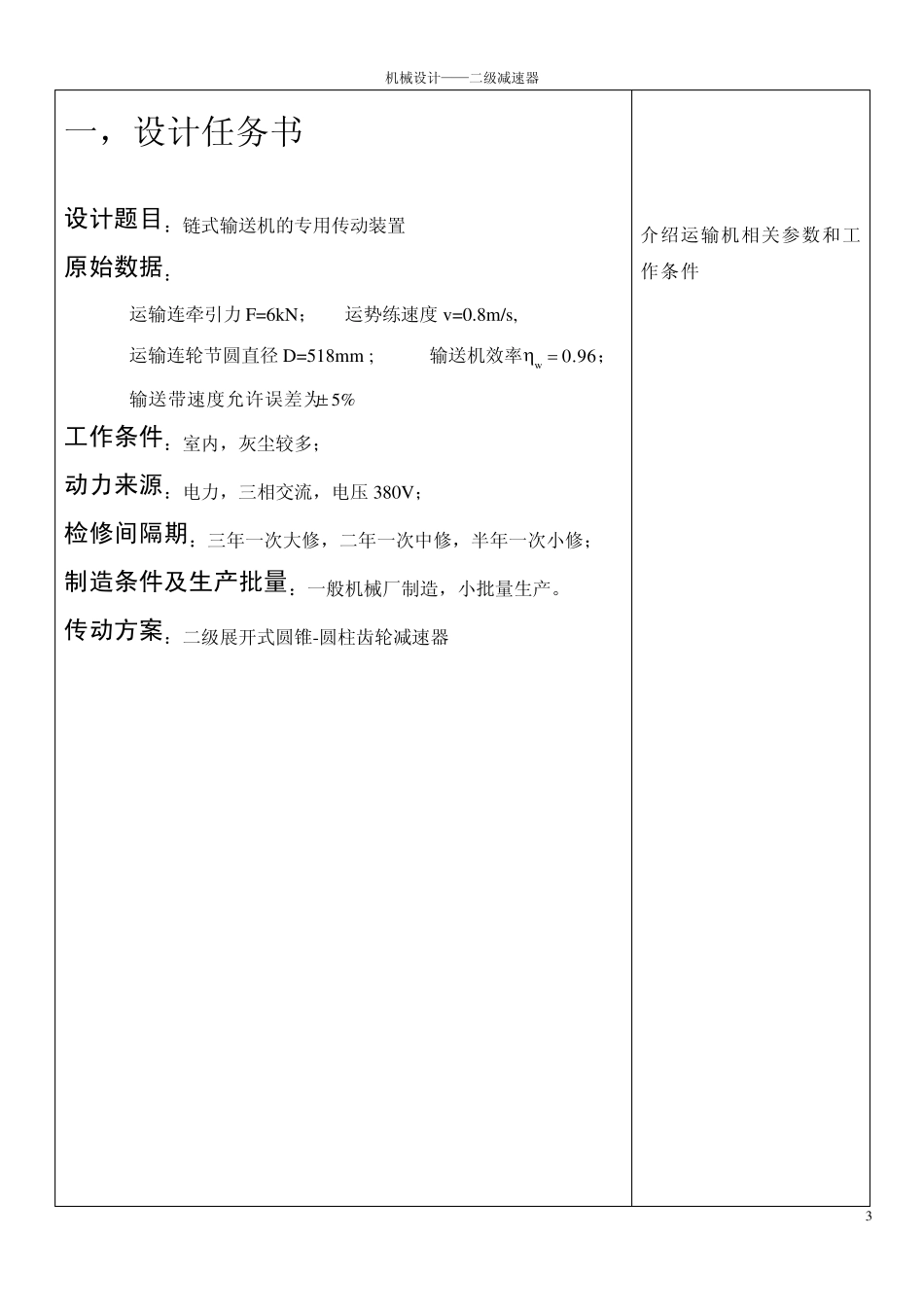

机械设计——减速器 课程设计说明书 课程名称:机械设计课程设计 设计题目:展开式二级圆锥-圆柱齿轮减速器 院系:机电学院机械工程系 班级: 姓名: 学号: 指导教师: 设计时间: 机械设计——二级减速器 2 CONTENTS 一,设计任务书…………………………………………3 二,总体方案分析………………………………………4 三,电动机的选择………………………………………4 四,传动比的分配………………………………………6 五,计算传动装置的运动和动力参数…………………7 六,高速级圆锥齿轮的计算……………………………8 七,低速级圆柱齿轮的计算……………………………1 3 八,链传动的设计计算…………………………………1 3 九,减速器轴的结构设计………………………………1 5 十,减速器轴的强度校核计算…………………………1 8 十一,滚动轴承的选择及计算…………………………2 2 十二,键连接的选择及校核计算………………………2 5 十三,联轴器的选择……………………………………2 6 十四,箱体尺寸大的设计………………………………2 7 十五,其它轴系部件的确定……………………………2 9 十六,设计小结…………………………………………3 0 十七,附图 机械设计——二级减速器 3 一,设计任务书 设计题目:链式输送机的专用传动装置 原始数据: 运输连牵引力 F=6kN; 运势练速度 v=0.8m/s, 运输连轮节圆直径 D=518mm ; 输送机效率0.96w ; 输送带速度允许误差为%5 工作条件:室内,灰尘较多; 动力来源:电力,三相交流,电压 380V; 检修间隔期:三年一次大修,二年一次中修,半年一次小修; 制造条件及生产批量:一般机械厂制造,小批量生产。 传动方案:二级展开式圆锥-圆柱齿轮减速器 介绍运输机相关参数和工作条件 机械设计——二级减速器 4 二,总体方案分析 本题方案有两个传动部分组成,即链传动与减速器齿轮传动。由于减速器工作环境比较恶劣,而且要求平稳高效率的传动,故选用链传动,一是可以更好的在恶劣的环境中工作(如高温和潮湿的环境),还可以保证准确的平均传动和高效率的传动。而且,链传动的整体尺寸较小,结构较为紧凑。 减速器部分是本次课题的重点设计部分,本课题中的减速器是展开式圆锥-圆柱齿轮减速器。展开式的减速器结构简单,但齿轮的位置不对称。高速级齿轮布置在远离转矩输入端。可使轴在转矩作用下产生的扭矩...
