二重管高压旋喷桩施工方案VIP免费

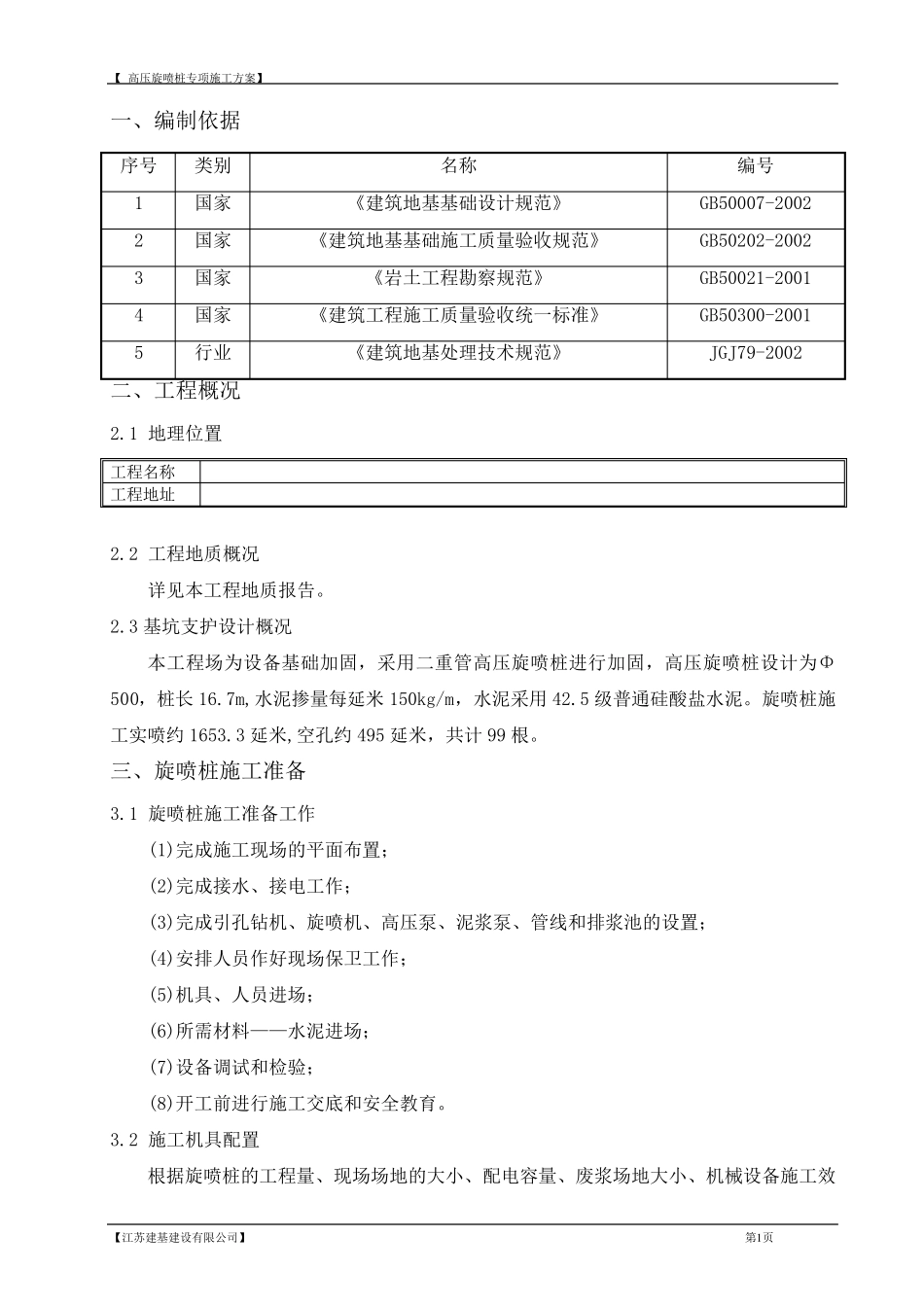

【 高压旋喷桩专项施工方案】 【江苏建基建设有限公司】 第1 页 一、编制依据 序号 类别 名称 编号 1 国家 《建筑地基基础设计规范》 GB50007-2002 2 国家 《建筑地基基础施工质量验收规范》 GB50202-2002 3 国家 《岩土工程勘察规范》 GB50021-2001 4 国家 《建筑工程施工质量验收统一标准》 GB50300-2001 5 行业 《建筑地基处理技术规范》 JGJ79-2002 二、工程概况 2.1 地理位置 工程名称 工程地址 2.2 工程地质概况 详见本工程地质报告。 2.3 基坑支护设计概况 本工程场为设备基础加固，采用二重管高压旋喷桩进行加固，高压旋喷桩设计为Φ500，桩长 16.7m,水泥掺量每延米 150kg/m，水泥采用42.5 级普通硅酸盐水泥。旋喷桩施工实喷约 1653.3 延米,空孔约 495 延米，共计99 根。 三、旋喷桩施工准备 3.1 旋喷桩施工准备工作 (1)完成施工现场的平面布置； (2)完成接水、接电工作； (3)完成引孔钻机、旋喷机、高压泵、泥浆泵、管线和排浆池的设置； (4)安排人员作好现场保卫工作； (5)机具、人员进场； (6)所需材料——水泥进场； (7)设备调试和检验； (8)开工前进行施工交底和安全教育。 3.2 施工机具配置 根据旋喷桩的工程量、现场场地的大小、配电容量、废浆场地大小、机械设备施工效【 高压旋喷桩专项施工方案】 【江苏建基建设有限公司】 第2 页 率和工期要求，决定安排1 台套高压旋喷桩施工设备，每台套机具配置如下: 序号 设备名称 设备型号 数量(台) 功率(KW) 用途 1 旋喷机 GEB-II 1 1×22 提升管、旋喷注浆 2 高压注浆泵 90D 1 1×90 泵送高压注浆 3 空气压缩机 V/F-3/7 1 1×22 输送压缩空气 4 灰浆搅拌机 容量1.5 立方 1 1×5.5 搅拌水泥浆浆 5 泥浆泵 1 1×5.5 排放泥浆 旋喷机每台套总动力约 150KW 3.3 劳动力组织 根据本工程的特点，施工实行每天 2 班工作制，每班工作时间 12 小时。每套设备的劳动力人员配备如下： 职名 工 作 内 容 人数 备 注 队长 全面组织管理劳动力协调各种关系 1 操作工 操作旋喷机、安拆提升喷管、移位 2 钻 工 操作钻机、钻孔、移位、维修 2 泵 工 操作高压泵 2 搅拌工 操作搅灌机,灰浆泵,测灰浆比重 2 普 工 倒运水泥 2 机修工 设备维修保养 1 共计 12 【 高压旋喷桩专项施工方案】 【江苏建基建设有限公司】 第3 页 四、高压旋喷桩施工工艺...
