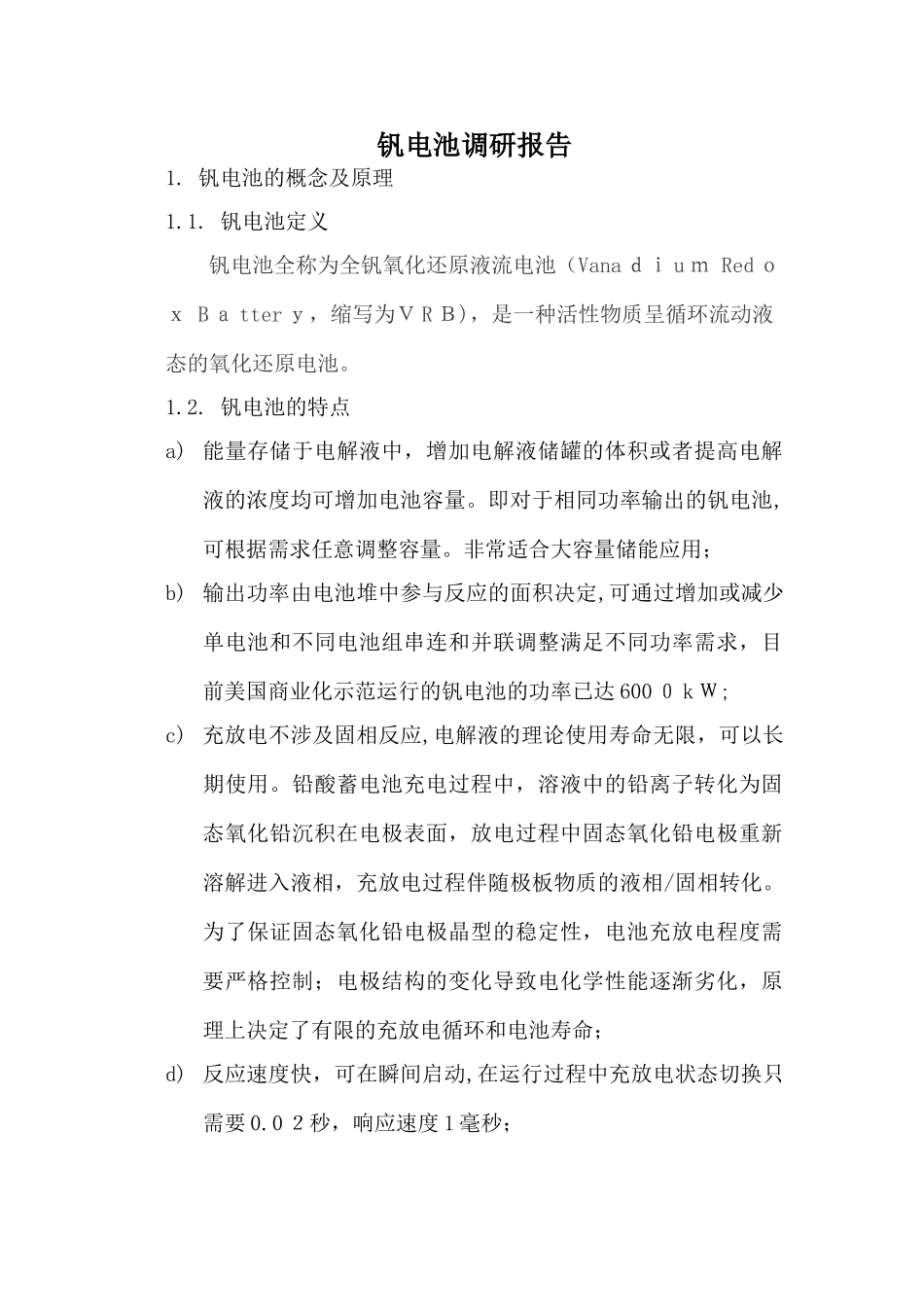

钒电池调研报告1.钒电池的概念及原理1.1.钒电池定义钒电池全称为全钒氧化还原液流电池（VanaｄｉuｍRedｏｘBａtterｙ，缩写为ＶRＢ)，是一种活性物质呈循环流动液态的氧化还原电池。1.2.钒电池的特点a)能量存储于电解液中，增加电解液储罐的体积或者提高电解液的浓度均可增加电池容量。即对于相同功率输出的钒电池,可根据需求任意调整容量。非常适合大容量储能应用；b)输出功率由电池堆中参与反应的面积决定,可通过增加或减少单电池和不同电池组串连和并联调整满足不同功率需求，目前美国商业化示范运行的钒电池的功率已达600０kＷ;c)充放电不涉及固相反应,电解液的理论使用寿命无限，可以长期使用。铅酸蓄电池充电过程中，溶液中的铅离子转化为固态氧化铅沉积在电极表面，放电过程中固态氧化铅电极重新溶解进入液相，充放电过程伴随极板物质的液相/固相转化。为了保证固态氧化铅电极晶型的稳定性，电池充放电程度需要严格控制；电极结构的变化导致电化学性能逐渐劣化，原理上决定了有限的充放电循环和电池寿命；d)反应速度快，可在瞬间启动,在运行过程中充放电状态切换只需要0.0２秒，响应速度1毫秒；e)理论充放电时间比为1：1(实际运行1.5-1.７:1)，支持频繁大电流充放电,深度充放电对电池寿命影响不大,充放电状态下电池正、负极活性物质均为液相,不会出现镍氢电池、锂离子电池等蓄电池因电极上枝状晶体的生长而将隔膜刺破导致电池短路的危险;f)电池堆可与电解液相分离,存储于电解液中的能量可长期保存,不会因自放电损耗；g)能量循环效率高，充放电能量转换效率达７５%以上,远高于铅酸电池的4５%。电解液在充放电过程中不消耗，重复充放电不影响电池容量；h)能量的存储量可以精确地测量出来；i)正负极使用同一种金属离子的电解液,避免了电解液交叉污染问题,提高了电池的效率和寿命；j)电解液的流动性,可使电池组中各个单电池状态基本一致，可靠性高;k)可以通过增加电解液或更换电解液的方式增加系统运行时间。通过更换电解液，可实现瞬间再充电，类似于汽车加油；l)结构简单,更换和维修容易，使用费用低廉,维护工作量小;m)可全自动封闭运行，无噪音，无污染，维护简单,运营成本低;n)可以同时对系统充电和放电,充放电方式可以根据不同的应用需求进行调整。可以同时有一种或多种电输入，也可以输出多种电压。如可以用串联电池组的电压放电,而充电则可以在电池堆的另一部分用不同的电压进行。o)系统使用寿命长,充放循环寿命可超过10000次，远远高于固定型铅酸电池的１000次。目前加拿大VRBＰoｗｅrSystems商业化示范运行时间最长的钒电池模块已正常运行超过9年，充放循环寿命超过18000次；p)安全性高：钒电池无潜在的爆炸或着火危险,即使将正、负极电解液混合也无危险,只是电解液温度略有升高；q)除离子膜外,材料价格便宜，来源丰富，不需要贵金属作电极催化剂，成本低。批量化生产后成本甚至低于铅酸电池;r)电解液可长期使用，没有污染排放，对环境友好。1.3.钒电池的工作原理全钒液流电池是一种新型储能和高效转化装置,将不同价态的钒离子溶液分别作为正极和负极的活性物质,分别储存在各自的电解液储罐中，通过外接泵把电解液泵入电池堆体内，使其在不同的储液罐和半电池的闭合回路中循环流动，采用离子交换膜作为电池组的隔膜,电解质溶液平行流过电极表面并发生电化学反应,通过双电极板收集和传导电流,使储存在溶液中的化学能转换成电能。这个可逆的反应过程使钒电池可顺利完成充电、放电和再充电。钒电池的工作原理请见下图。液流电池原理图1.4.钒电池性能1.4.1.容量电池储能系统(BＥSS）以其最大功率(kW）和所存储的最大电能（kＷ·h）作为其容量标准。对于钒电池来说,这两个指标是相对独立的。基本上，电堆及ＰCS系统决定了系统功率,电解液浓度及体积决定了系统所能存储的电量。钒电池一般实际能量密度约为20-30Wh/l，7５ｋW·h容量大概需要２50０-４00０Ｌ电解液，等量放置在正极和负极液罐中。对于给定功率级别系统来说,储能的增加成本主要是添加的电解液成本,在高的kW·ｈ／kW的比例下,钒电池可以得到更好的应用,一般设计储能时间约为4－10小时。1.4.2.功率钒电池功率由电...
