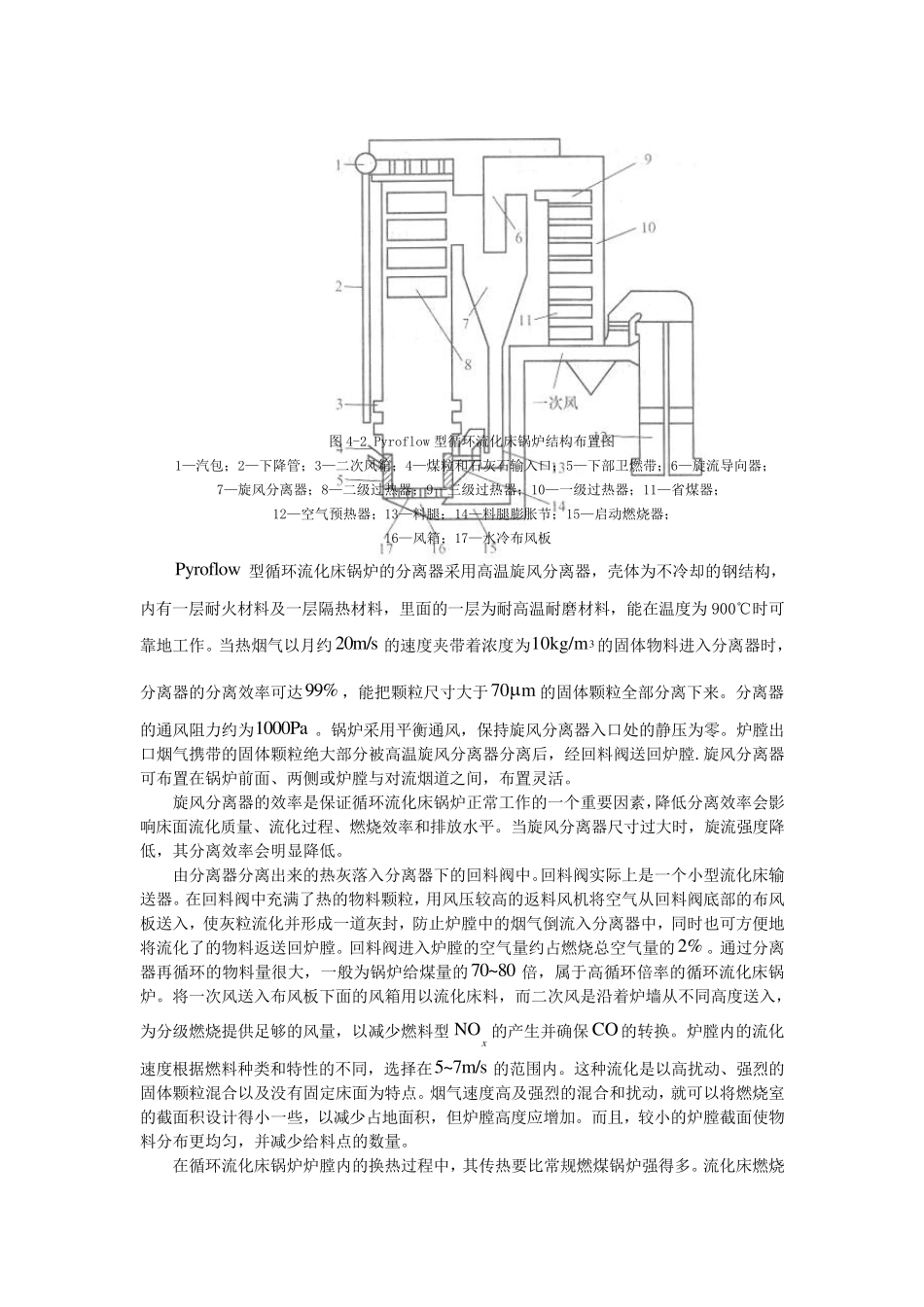

典型循环流化床锅炉介绍（循环流化床锅炉设备） 第一节 锅 炉 整 体 布 置 20 多年来，在鼓泡床锅炉基础上发展起来的循环流化床锅炉，以其燃烧的清洁、高效、稳定等优点迅速发展，得到了广泛应用。循环流化床锅炉克服了鼓泡床锅炉燃烧效率低、脱硫效率低、大型化困难等缺点，同时又解决了煤粉炉需要单独安装烟气脱硫装置的不足，兼有鼓泡床锅炉和煤粉炉的优点，是当前比较公认的煤洁净燃烧方法的突破，成为最有前途的煤洁净燃烧技术。 从循环流化床燃烧技术问世以来，也经历了一个不断发展和完善的过程。例如，早期的循环流化床锅炉为快速流化床锅炉，炉膛内流化速度高，飞灰携带率高，使得锅炉能耗高、磨损严重、飞灰可燃物含量高等。而目前的循环流化床锅炉，炉膛的下部多为湍流或鼓泡流化状态，上部多为夹带床或快速床，流化速度也降至5~6m/s 左右，使飞灰携带率降到较为合理的水平。同时在受 热 面 和耐 火 材 料 的防 磨损、防 腐 蚀 方面 也积 累 了不少 成功 经验 ，各 部分 设计 参 数 的选 取 也渐 趋 成熟 ，各 关 键 部件 的性 能也不断提 高。 Lurgi 型 Pyroflow 型 Circofluid 型 图 4-1 三 种 典型类 型都 喜 欢 流化床锅炉 目前国 外 从事 循环流化床锅炉研 制 、开 发和生 产 的厂 商 很 多，主 要有德 国 LLB 公司 、美 国 FW 公司 、BW公司 、ABB-CE 公司 、法国 的Industrie stein 公司 等，国 内很 多的科 研 机 构 和锅炉厂 家 也积 极 开 发和引 进 技术，生 产 了相 当数 量的循环流化床锅炉，以满 足国内对 成品 的需要。从结 构 特 点上看 ，目前循环流化床可分 为三 大类 型（如图 4-1 所 示 ），即德 国 LLB 公司 的鲁 奇 （Lurgi ）型、芬 兰 FWEOY 公司 （原 奥 斯 龙 Ahlstrom ）的Pyroflow型和德 国 LLB 公司 （拔 柏 葛 公司 ）的Circofluid 型。除 此 之 外 ，很 多其他 厂 家 的循环流化床锅炉也各 具 特 色 ，并 在不断改 进 和完善。 第二 节 芬 兰 FWEOY 公司 Pyroflow 型循环流化床锅炉 芬 兰 FWEOY （ 原 奥 斯 龙 Ahlstrom ，1995 年被 美 国 FW 公司 兼并 ）公司 是世界 上发展循环流化床锅炉最早的公司 之 一，该 公司 的Pyroflow 型循环流化床锅炉的结 构 布置如图4-2 所 示 。锅炉主 要由...
