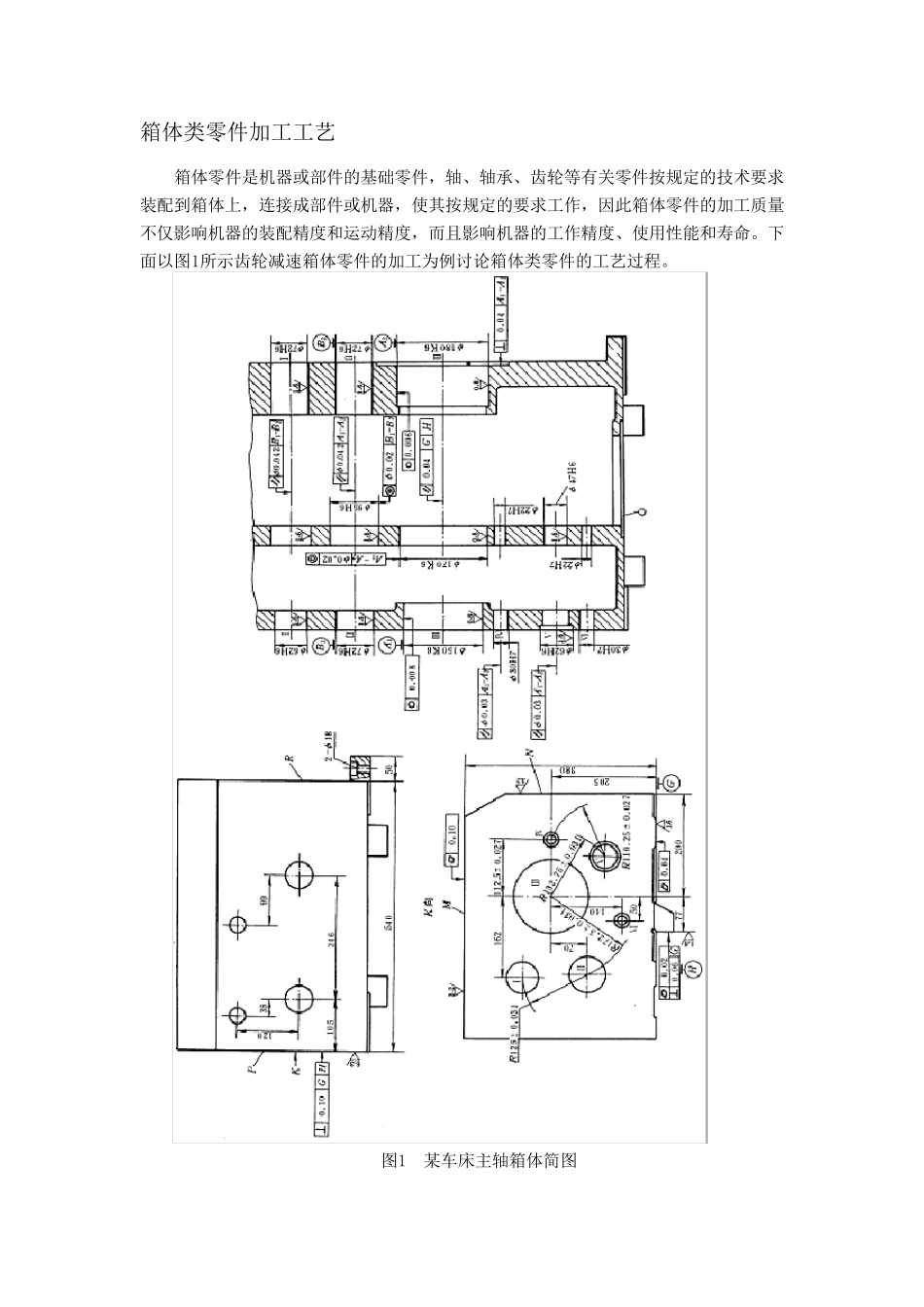

箱体类零件加工工艺 箱体零件是机器或部件的基础零件，轴、轴承、齿轮等有关零件按规定的技术要求装配到箱体上，连接成部件或机器，使其按规定的要求工作，因此箱体零件的加工质量不仅影响机器的装配精度和运动精度，而且影响机器的工作精度、使用性能和寿命。下面以图1所示齿轮减速箱体零件的加工为例讨论箱体类零件的工艺过程。 图1 某车床主轴箱体简图 箱 体 类 零 件 的 结 构 特 点 和 技 术 要 求 分 析 图 3所 示 零 件 为 某 车 床 主 轴 箱 体 类 零 件 ， 属 于 中 批 生 产 ， 零 件 的 材 料 为 HT200铸 铁 。一 般 来 说 ， 箱 体 零 件 的 结 构 较 复 杂 ， 内 部 呈 腔 形 ， 其 加 工 表 面 主 要 是 平 面 和 孔 。 对 箱 体类 零 件 的 技 术 要 求 分 析 ， 应 针 对 平 面 和 孔 的 技 术 要 求 进 行 分 析 。 1． 平 面 的 精 度 要 求 箱 体 零 件 的 设 计 基 准 一 般 为 平 面 ， 本 箱 体 各 孔 系 和 平 面 的 设 计基 准 为 G 面 、 H 面 和 P 面 ， 其 中 G 面 和 H 面 还 是 箱 体 的 装 配 基 准 ， 因 此 它 有 较 高 的 平 面度 和 较 小 表 面 粗 糙 度 要 求 。 2． 孔 系 的 技 术 要 求 箱 体 上 有 孔 间 距 和 同 轴 度 要 求 的 一 系 列 孔 ， 称 为 孔 系 。 为 保证 箱 体 孔 与 轴 承 外 圈 配 合 及 轴 的 回 转 精 度 ， 孔 的 尺 寸 精 度 为 IT7， 孔 的 几 何 形 状 误 差 控制 在 尺 寸 公 差 范 围 之 内 。 为 保 证 齿 轮 啮 合 精 度 ， 孔 轴 线 间 的 尺 寸 精 度 、 孔 轴 线 间 的 平 行度 、 同 一 轴 线 上 各 孔 的 同 轴 度 误 差 和 孔 端 面 对 轴 线 的 垂 直 度 误 差 ， 均 应 有 较 高 的 要 求 。 3． 孔 与 平 面 间 的 位 置 精 度 箱 体 上 主 要 孔 与 箱 体 安 装 基 面 之 间 应 规 定 平 行 度 要 求 。本 箱 体 零 件 主 轴 孔 中 心线 对 装 配 基 面 （G、 H 面 ）的 平 行 度 误 差 为 0.04mm。 4． 表 面 粗 糙 度 重...
