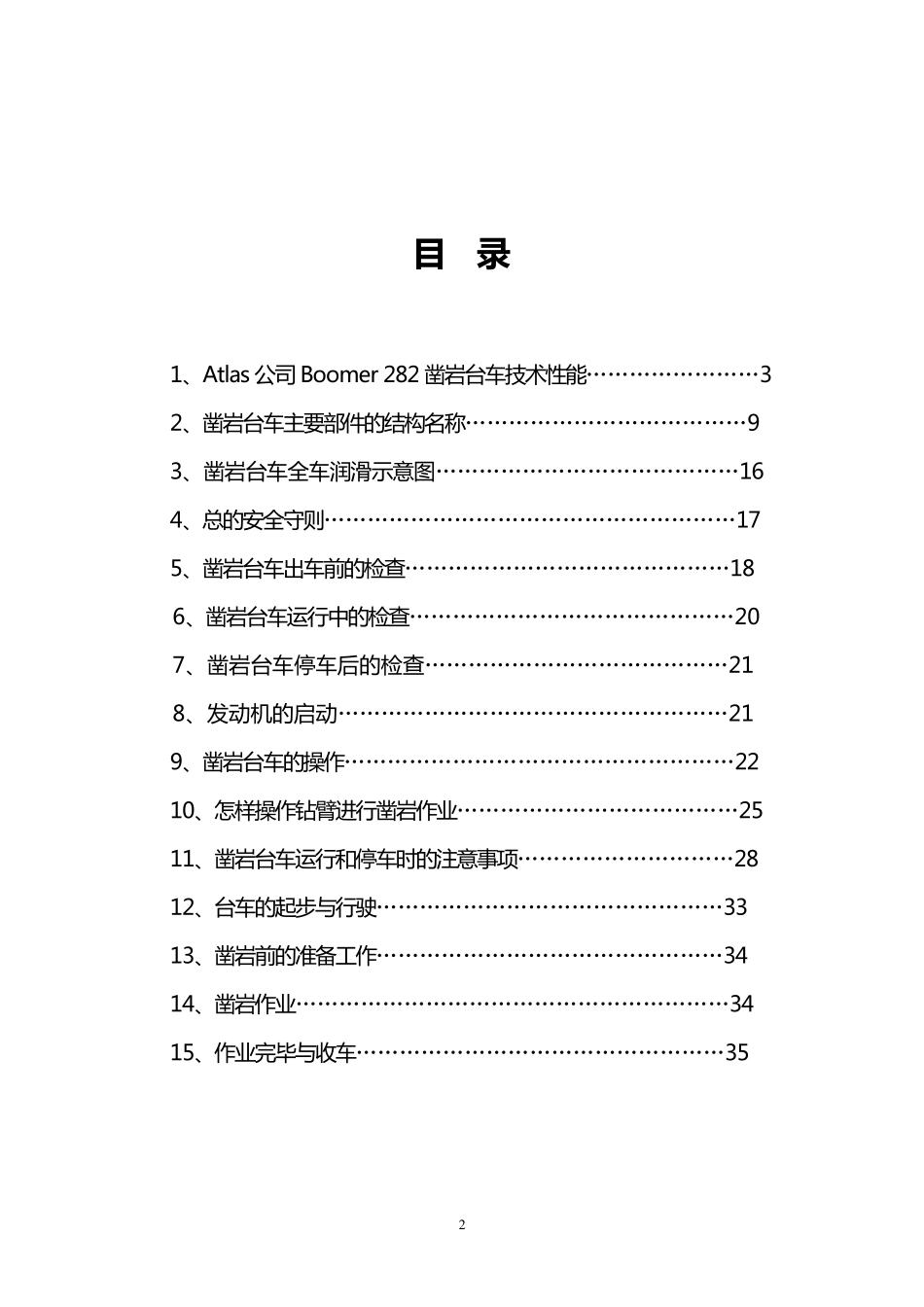

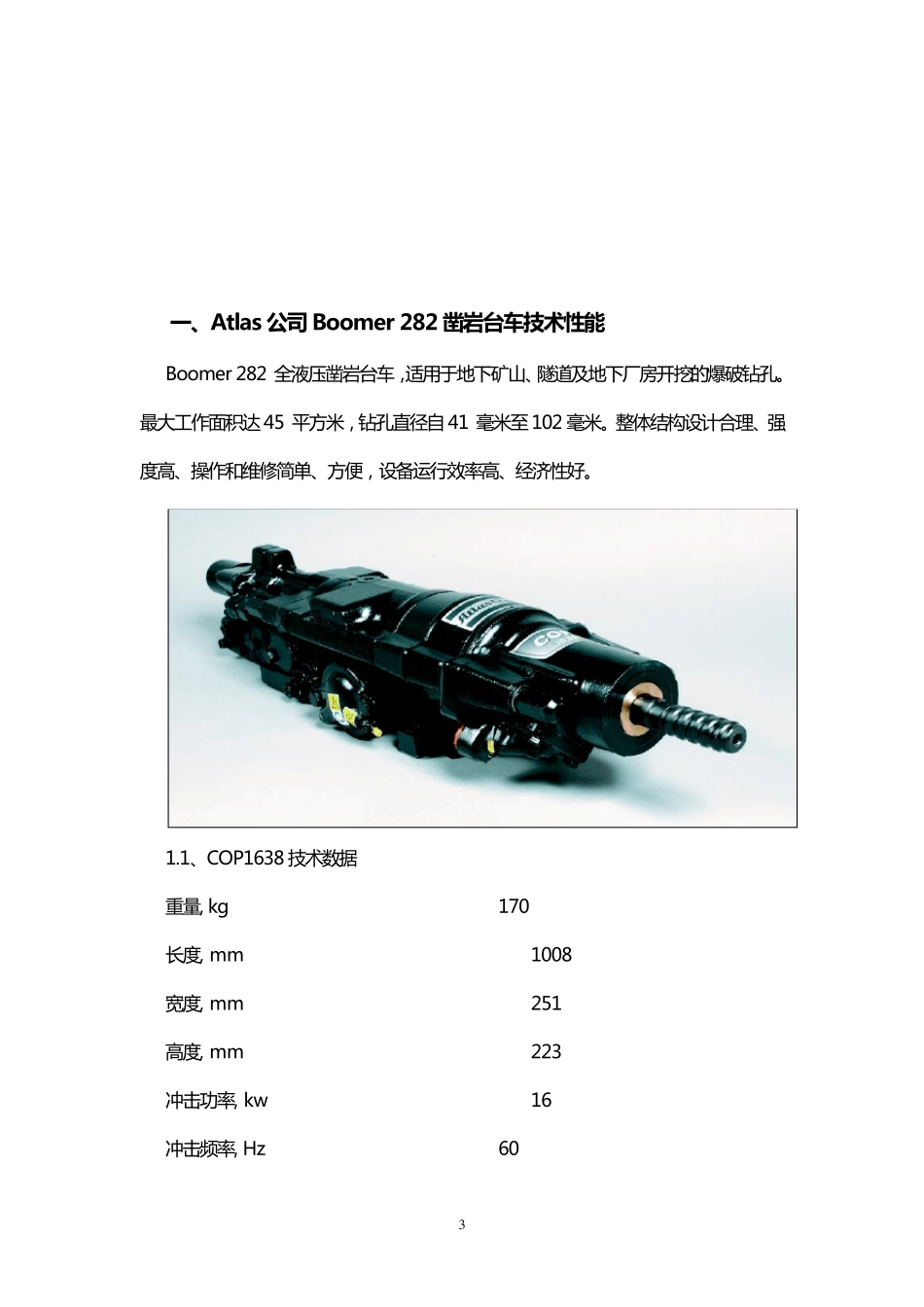

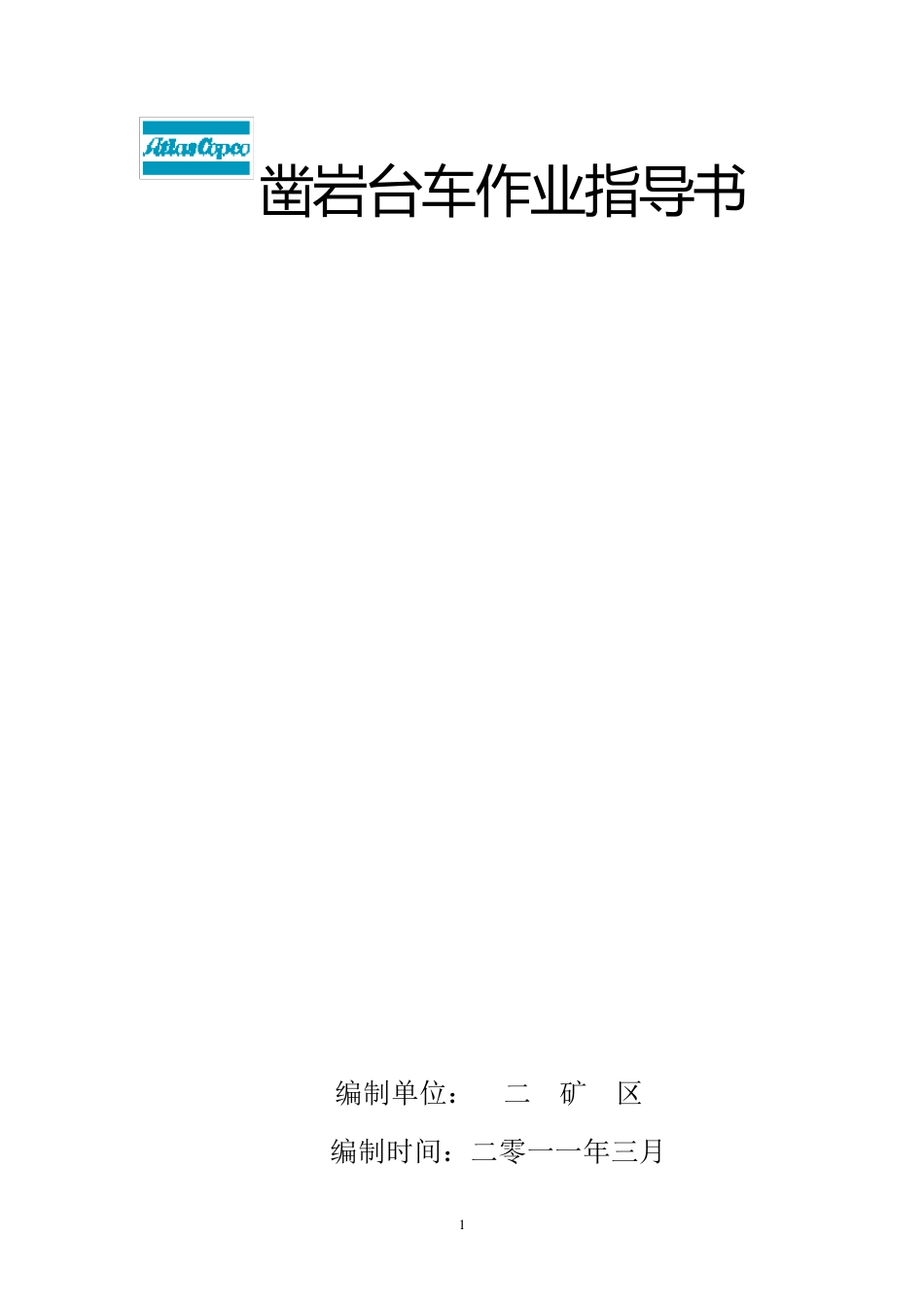

1 凿 岩 台 车 作 业指导书 编制单位: 二 矿 区 编制时间:二零一一年三月 2 目 录 1、Atlas 公司 Boomer 282 凿岩台车技术性能……………………3 2、凿岩台车主要部件的结构名称…………………………………9 3、凿岩台车全车润滑示意图……………………………………16 4、总的安全守则…………………………………………………17 5、凿岩台车出车前的检查………………………………………18 6、凿岩台车运行中的检查………………………………………20 7、凿岩台车停车后的检查……………………………………21 8、发动机的启动………………………………………………21 9、凿岩台车的操作………………………………………………22 10、怎样操作钻臂进行凿岩作业…………………………………25 11、凿岩台车运行和停车时的注意事项…………………………28 12、台车的起步与行驶…………………………………………33 13、凿岩前的准备工作…………………………………………34 14、凿岩作业……………………………………………………34 15、作业完毕与收车……………………………………………35 3 一 、Atlas 公司 Boomer 282 凿岩台车技术性能 Boomer 282 全 液 压 凿 岩 台 车 , 适 用 于 地 下 矿 山 、隧道及地 下 厂房开挖的爆破钻孔。最大工作面积达45 平方米, 钻孔直径自 41 毫米至 102 毫米。整体结构设计合理、强度高、操作和维修简单、方便, 设备运行效率高、经济性好。 1.1、COP1638 技术数据 重量, kg 170 长度, mm 1008 宽度, mm 251 高度, mm 223 冲击功率, kw 16 冲击频率, Hz 60 4 液 压 系 统 压 力 , 最 大 bar 200 回 转 速 度 , rpm 0-310/0-190 回 转 压 力 ,最 大 , bar 210 回 转 扭 矩 ,最 大 , Nm 660/1000 冲 渣 水 压 力 , bar 5.5-25 1.2、BMH 2800 系 列 推 进 梁 BMH 型 号 2843 总 长 mm 5897 钻 杆 长 mm 4310 钻 孔 深 度 mm 4015 重 量 kg( 含 凿 岩 机 ) 524 最大推进力 100bar 1.3、BUT28 钻 臂 推 进 补 偿 1250 mm 钻 臂 延 伸 1250 mm 推 进 梁 360º 翻 转 5 大 臂 举 升 角 度 +65º, 下 摆 角 度 –30º 大 臂 左 右 摆 动 角 度 ± 35º 重 量 1750 kg 1.4、DC15 底 ...
