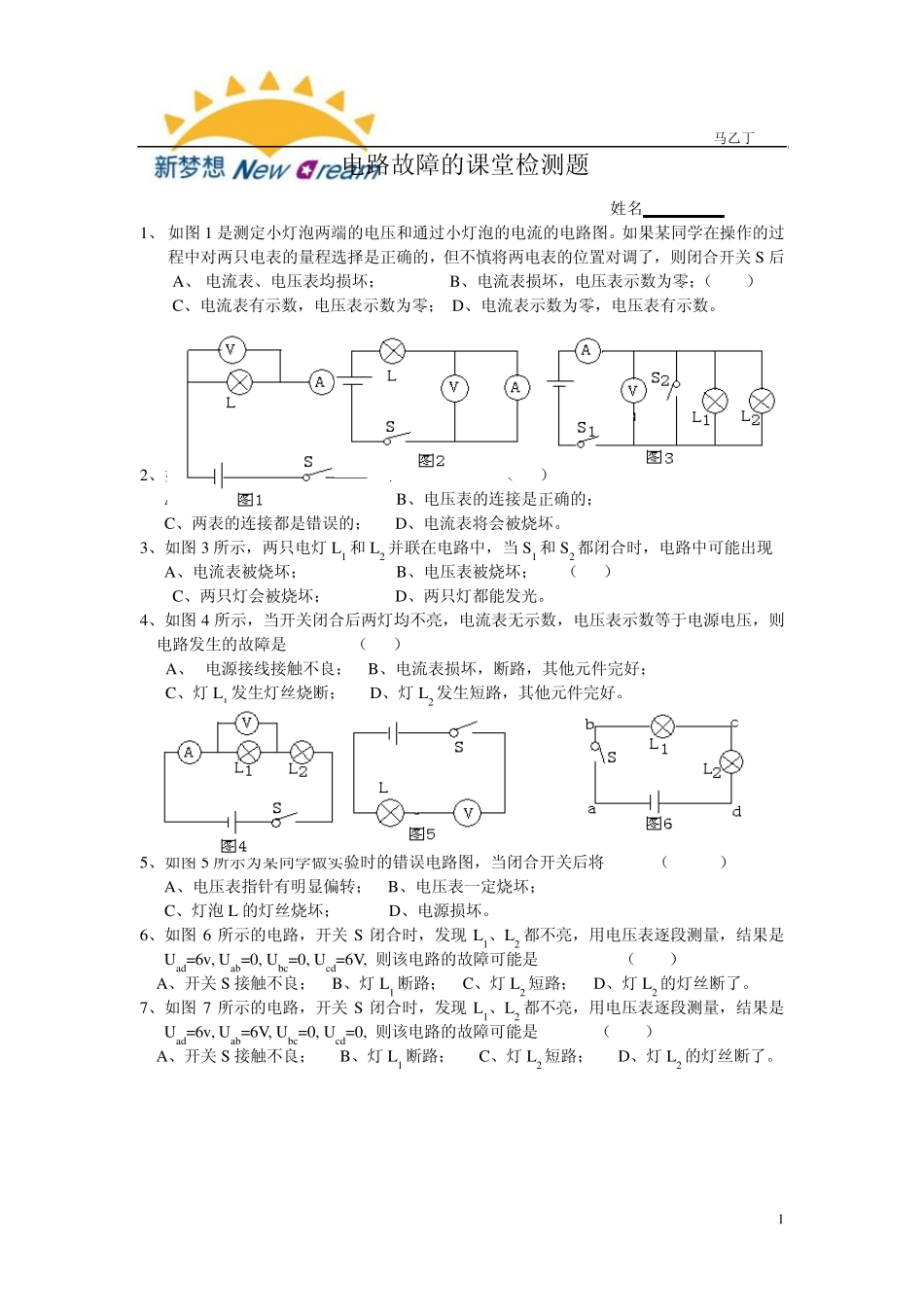

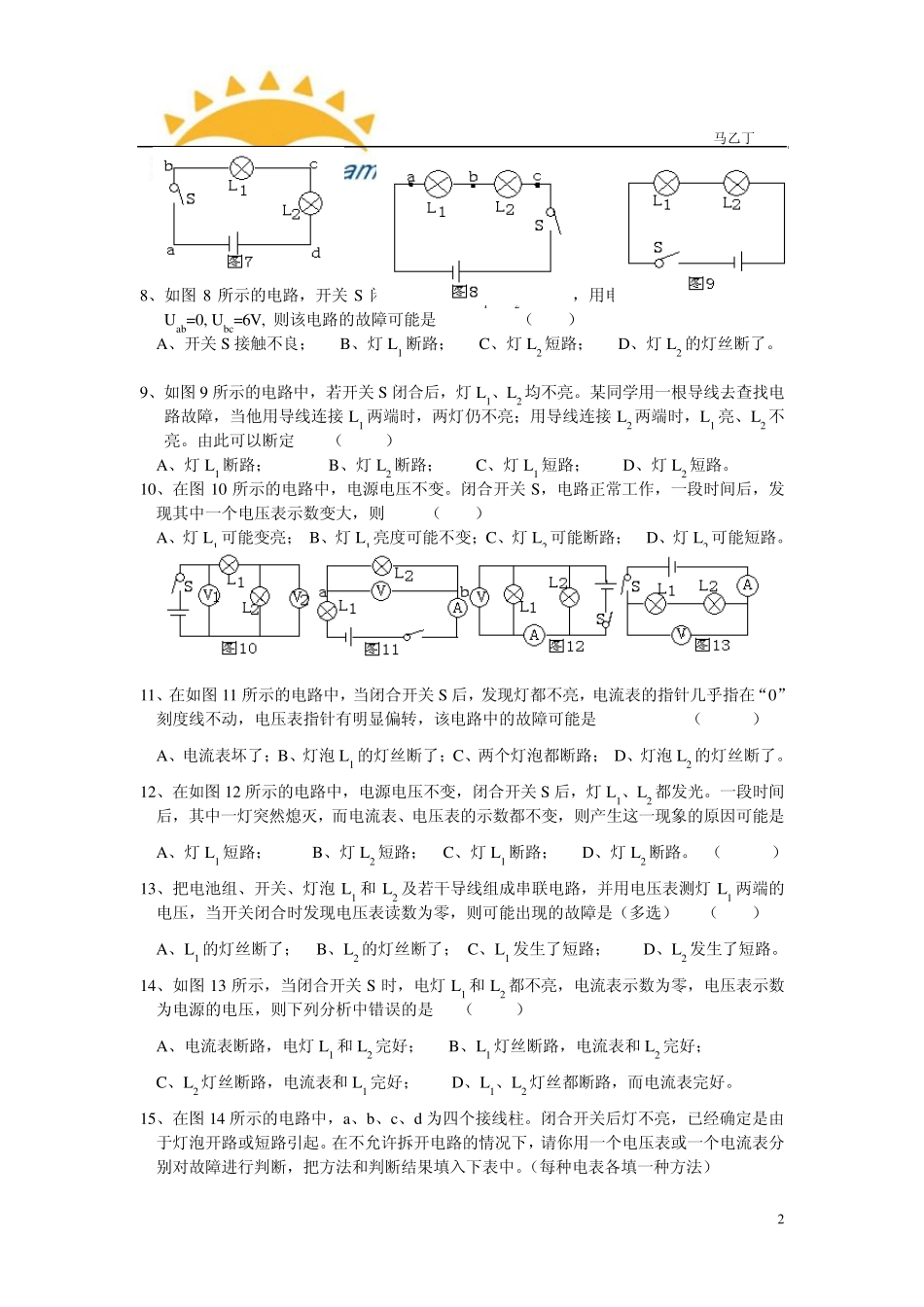

马乙丁 1 电路故障的课堂检测题 姓名 1、 如图 1 是测定小灯泡两端的电压和通过小灯泡的电流的电路图。如果某同学在操作的过程中对两只电表的量程选择是正确的，但不慎将两电表的位置对调了，则闭合开关 S 后 A、 电流表、电压表均损坏； B、电流表损坏，电压表示数为零；（ ） C、电流表有示数，电压表示数为零； D、电流表示数为零，电压表有示数。 2、如图 2 所示，下列说法正确的是 （ ） A、电流表的连接是正确的； B、电压表的连接是正确的； C、两表的连接都是错误的； D、电流表将会被烧坏。 3、如图 3 所示，两只电灯 L1 和 L2 并联在电路中，当 S1 和 S2 都闭合时，电路中可能出现 A、电流表被烧坏； B、电压表被烧坏； （ ） C、两只灯会被烧坏； D、两只灯都能发光。 4、如图 4 所示，当开关闭合后两灯均不亮，电流表无示数，电压表示数等于电源电压，则电路发生的故障是 （ ） A、 电源接线接触不良； B、电流表损坏，断路，其他元件完好； C、灯 L1 发生灯丝烧断； D、灯 L2 发生短路，其他元件完好。 5、如图 5 所示为某同学做实验时的错误电路图，当闭合开关后将 （ ） A、电压表指针有明显偏转； B、电压表一定烧坏； C、灯泡 L 的灯丝烧坏； D、电源损坏。 6、如图 6 所示的电路，开关 S 闭合时，发现 L1、L2 都不亮，用电压表逐段测量，结果是Uad=6v, Uab=0, Ubc=0, Ucd=6V, 则该电路的故障可能是 （ ） A、开关 S 接触不良； B、灯 L1 断路； C、灯 L2 短路； D、灯 L2 的灯丝断了。 7、如图 7 所示的电路，开关 S 闭合时，发现 L1、L2 都不亮，用电压表逐段测量，结果是Uad=6v, Uab=6V, Ubc=0, Ucd=0, 则该电路的故障可能是 （ ） A、开关 S 接触不良； B、灯 L1 断路； C、灯 L2 短路； D、灯 L2 的灯丝断了。 马乙丁 2 8、如图8 所示的电路，开关S 闭合时，发现L1、L2 都不亮，用电压表逐段测量，结果是Uab=0, Ubc=6V, 则该电路的故障可能是 （ ） A、开关S 接触不良； B、灯L1 断路； C、灯L2 短路； D、灯L2 的灯丝断了。 9、如图9 所示的电路中，若开关S 闭合后，灯L1、L2 均不亮。某同学用一根导线去查找电路故障，当他用导线连接L1 两端时，两灯仍不亮；用导线连接L2 两端时，L1 亮、L2 不亮。由此可以断定 （ ） A、灯L1 断路； B、灯L2 断路； C、灯L1 短...
