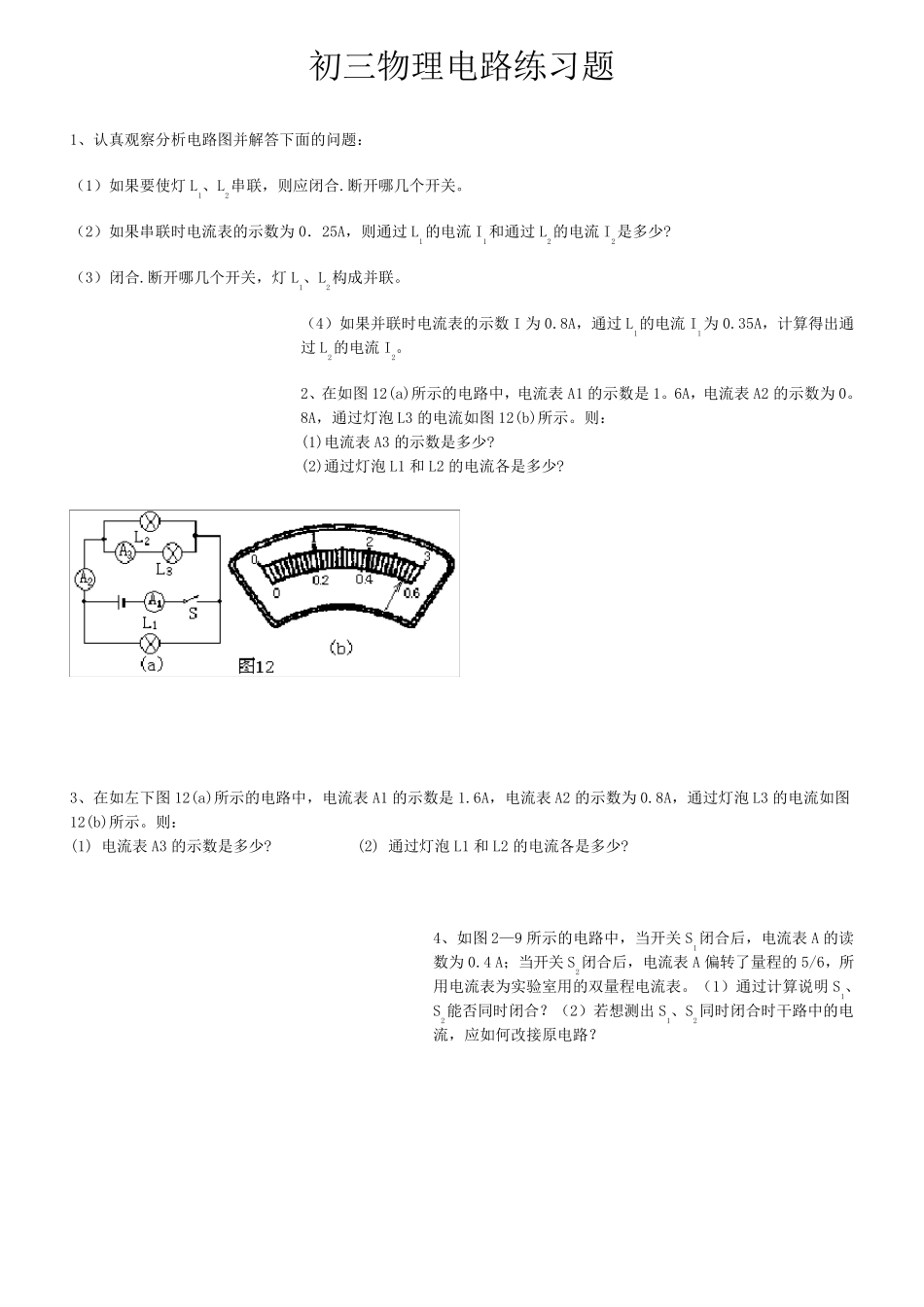

初三物理电路练习题——附答案VIP免费

初三物理电路练习题 1、认真观察分析电路图并解答下面的问题： （1）如果要使灯L1、L2串联，则应闭合.断开哪几个开关。 （2）如果串联时电流表的示数为0．25A，则通过L1的电流I1和通过L2的电流I2是多少? （3）闭合.断开哪几个开关，灯L1、L2构成并联。 （4）如果并联时电流表的示数I 为0.8A，通过L1的电流I1为0.35A，计算得出通过L2的电流I2。 2、在如图12(a)所示的电路中，电流表A1 的示数是1。6A，电流表A2 的示数为0。8A，通过灯泡L3 的电流如图12(b)所示。则： (1)电流表A3 的示数是多少? (2)通过灯泡L1 和L2 的电流各是多少? 3、在如左下图12(a)所示的电路中，电流表A1 的示数是1.6A，电流表A2 的示数为0.8A，通过灯泡L3 的电流如图12(b)所示。则： (1) 电流表A3 的示数是多少? (2) 通过灯泡L1 和L2 的电流各是多少? 4、如图2—9 所示的电路中，当开关S1闭合后，电流表A 的读数为0.4 A；当开关S2闭合后，电流表A 偏转了量程的5/6，所用电流表为实验室用的双量程电流表。（1）通过计算说明 S1、S2能否同时闭合？（2）若想测出S1、S2同时闭合时干路中的电流，应如何改接原电路？ 5、图所示，用电压表分别测量L1两端的电压U1、L2两端的电压U2以及L1、L2串联的总电压U，请根据表盘读数回答下列问题： ⑴ L1两端的电压U1是多大？ ⑵ L2两端的电压U2是多大？ ⑶ L1、L2串联的总电压U 是多大？⑷ 电源电压是多大？ 6、已知电阻R1＝10Ω，电阻R2＝20Ω，将 R1和 R2串联后接在电压为 6V 的电源上，求： (1)R1、R2串联的总电阻； (2)电路中的电流； (3)R1两端的电压； (4)R1的电功率。 7、在学习欧姆定律之后，老师请同学们设计一个测未知电阻R2的电路。李刚和同组同学设计的电路如图所示。电阻R1的阻值是20Ω，当 S1闭合、S2断开时，电流表的示数是0.3A；当 S1、S2都闭合时，电流表示数是0.5A。求： （1）电源的电压U。 （2）电阻R2 的阻值。 8、在如图所示的电路中，电源的电压是14V，当开关 S 闭合时，电压表V1 的示数时 10V，，电压表V2 的示数是6V，则三只灯泡 L1、L2、L3 两端的电压分别是多少？ 9、如图所示的电路，电源电压为3V，闭合开关，电压表示数为1V，求： （1）灯泡L1两端的电压． （2）灯泡L2两端的电压． （3）流过灯泡L1与L2的电流之比． 10、如图所示，R1=5W、R2=10W 的两个电阻并联在电路中，闭合开关，电流表的示数为1.2A，求电路中的总电流； 11、如图所...
