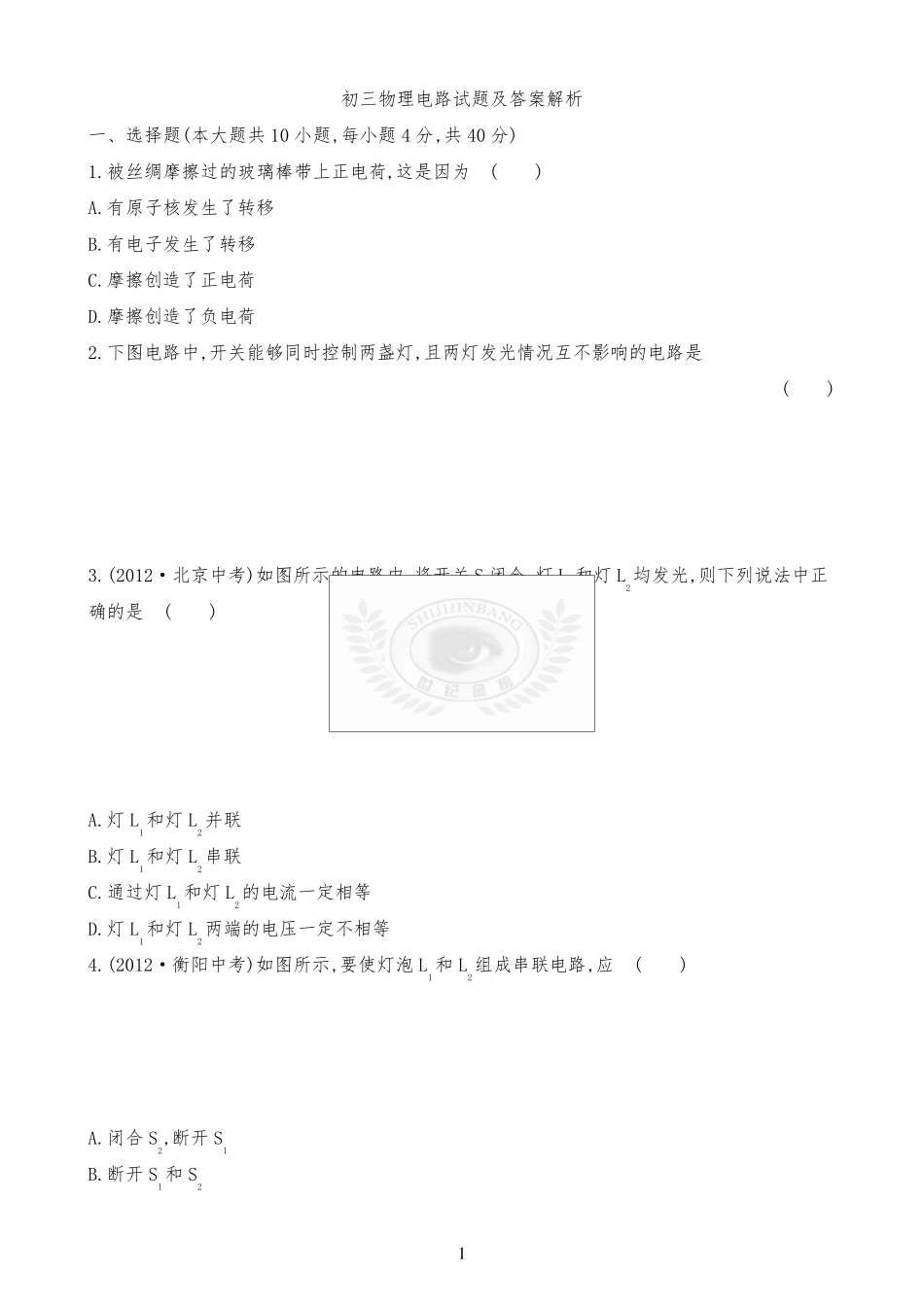

1 初三物理电路试题及答案解析 一、选择题(本大题共10 小题,每小题4 分,共40 分) 1.被丝绸摩擦过的玻璃棒带上正电荷,这是因为 ( ) A.有原子核发生了转移 B.有电子发生了转移 C.摩擦创造了正电荷 D.摩擦创造了负电荷 2.下图电路中,开关能够同时控制两盏灯,且两灯发光情况互不影响的电路是 ( ) 3.(2012·北京中考)如图所示的电路中,将开关S 闭合,灯L1和灯L2均发光,则下列说法中正确的是 ( ) A.灯L1和灯L2并联 B.灯L1和灯L2串联 C.通过灯L1和灯L2的电流一定相等 D.灯L1和灯L2两端的电压一定不相等 4.(2012·衡阳中考)如图所示,要使灯泡 L1和 L2组成串联电路,应 ( ) A.闭合 S2,断开S1 B.断开S1和 S2 - 2 - C.闭合S1和S2 D.闭合S1,断开S2 5.电冰箱内有一个通过冰箱门来控制的开关,当冰箱门打开时,开关闭合使冰箱内的照明灯亮;当冰箱门关闭时,开关断开使冰箱内的照明灯熄灭。在如图所示的四个电路中,能正确表示开门状态下冰箱内照明电路的是 ( ) 6.小红发现教室里的一个开关可以同时控制两盏灯,符合要求的电路图是 ( ) 7.(2012·连云港中考)在图示电路中,电源电压保持不变。闭合开关S 后,开关S1由断开到闭合,下列说法正确的是 ( ) A.电流表A1示数变大,电流表A 示数也变大 B.电流表A1示数变小,电流表A 示数也变小 C.电流表A1示数不变,电流表A 示数变大 D.电流表A1示数不变,电流表A 示数变小 8.(2012·广安中考)在图甲所示的电路中,当闭合开关后,两个电流表的指针偏转均为图乙所示,则灯泡 L1和L2的电流分别为 ( ) 3 A.1.2 A 0.22 A B.0.98 A 0.22 A C.0.96 A 0.24 A D.0.24 A 1.2 A 9.在如图所示的四个电路中,根据电压表的读数,能测得灯L2两端的电压的电路图有 ( ) A.只有甲 B.甲和乙 C.甲、丙和丁 D.甲、乙、丙和丁 10.(2012·宿迁中考)如图,电源电压不变,两只电表均完好。开关 S 闭合后,发现只有一只电表的指针发生偏转,若电路中只有一个灯泡出现了故障,则可能是 ( ) A.电压表指针发生偏转,灯泡 L1短路 B.电压表指针发生偏转,灯泡 L1断路 C.电流表指针发生偏转,灯泡 L2短路 D.电流表指针发生偏转,灯泡 L2断路 二、填空题(本大题共 8 小题,每空 2 分,共 32 分) - 4 - 11.淘气的小明将两只系着细线的气球在衣服上蹭来蹭去,当他提起细线试图让两只气球靠近时,出现了如图所示的现象,发生这一现象的原因是两个气球和衣服摩擦带上了________电荷(...
