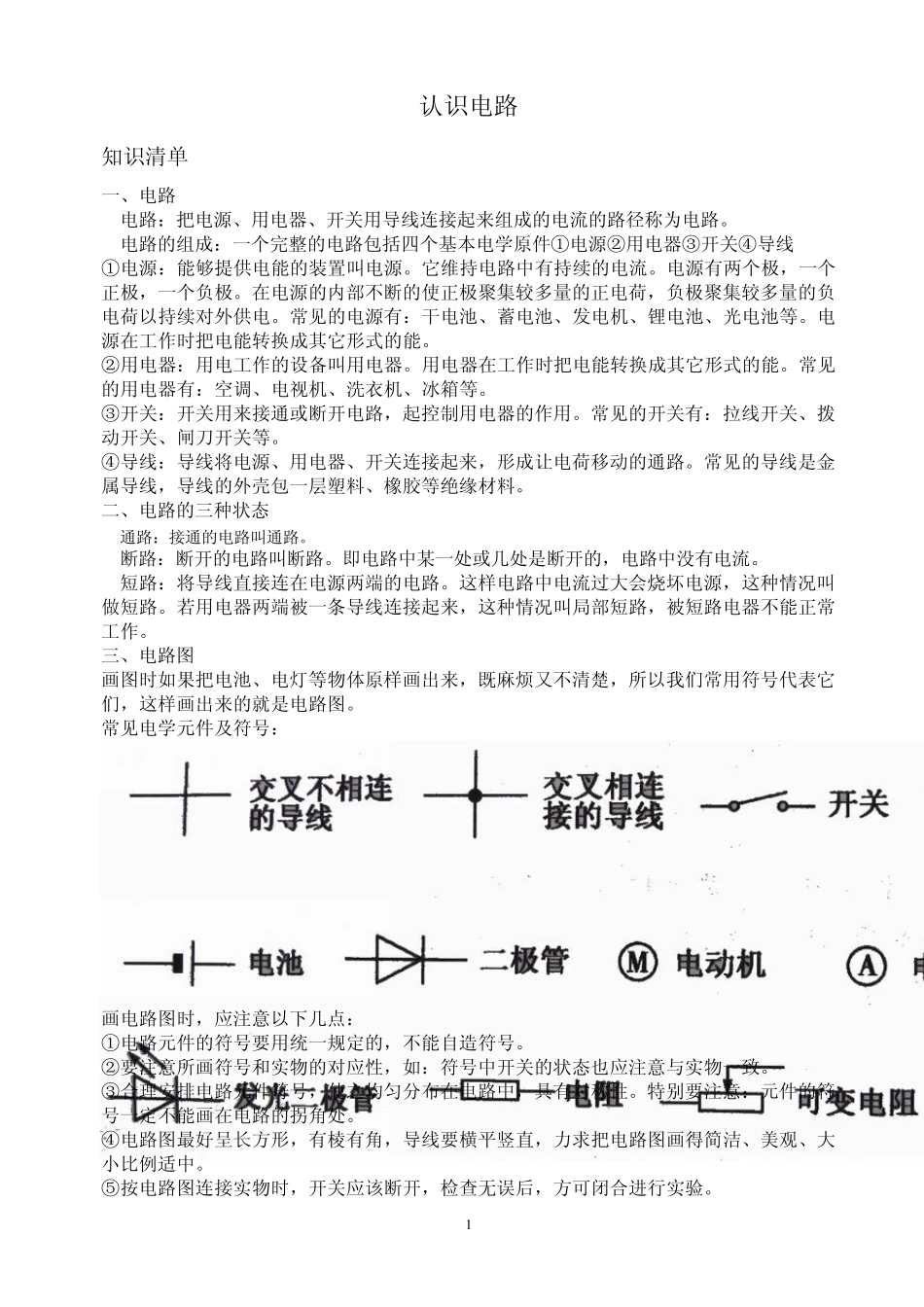

1 认识电路 知识清单 一、电路 1.电路：把电源、用电器、开关用导线连接起来组成的电流的路径称为电路。 2.电路的组成：一个完整的电路包括四个基本电学原件①电源②用电器③开关④导线 ①电源：能够提供电能的装置叫电源。它维持电路中有持续的电流。电源有两个极，一个正极，一个负极。在电源的内部不断的使正极聚集较多量的正电荷，负极聚集较多量的负电荷以持续对外供电。常见的电源有：干电池、蓄电池、发电机、锂电池、光电池等。电源在工作时把电能转换成其它形式的能。 ②用电器：用电工作的设备叫用电器。用电器在工作时把电能转换成其它形式的能。常见的用电器有：空调、电视机、洗衣机、冰箱等。 ③开关：开关用来接通或断开电路，起控制用电器的作用。常见的开关有：拉线开关、拨动开关、闸刀开关等。 ④导线：导线将电源、用电器、开关连接起来，形成让电荷移动的通路。常见的导线是金属导线，导线的外壳包一层塑料、橡胶等绝缘材料。 二、电路的三种状态 1.通路：接通的电路叫通路。 2.断路：断开的电路叫断路。即电路中某一处或几处是断开的，电路中没有电流。 3.短路：将导线直接连在电源两端的电路。这样电路中电流过大会烧坏电源，这种情况叫做短路。若用电器两端被一条导线连接起来，这种情况叫局部短路，被短路电器不能正常工作。 三、电路图 画图时如果把电池、电灯等物体原样画出来，既麻烦又不清楚，所以我们常用符号代表它们，这样画出来的就是电路图。 常见电学元件及符号： 画电路图时，应注意以下几点： ①电路元件的符号要用统一规定的，不能自造符号。 ②要注意所画符号和实物的对应性，如：符号中开关的状态也应注意与实物一致。 ③合理安排电路元件符号，使之均匀分布在电路中，具有对称性。特别要注意：元件的符号一定不能画在电路的拐角处。 ④电路图最好呈长方形，有棱有角，导线要横平竖直，力求把电路图画得简洁、美观、大小比例适中。 ⑤按电路图连接实物时，开关应该断开，检查无误后，方可闭合进行实验。 2 图1 考点例析 一、正确认识电路 例1.如图1 所示，当开关 S 闭合时（ ） A．L1、L2、L3 三灯都不亮 B．L1 不亮，L2、L3 亮 C．三灯都不亮 D．L1、L2 不亮，L3 亮 例2.如图2所示的电路中，正确的是（ ） 例3.如图3 所示的电路中，闭合开关后电铃能够响的电路是（ ） 二、电路故障问题 例4.如图4所示的电路图中，下列说法正确的是（ ） A.闭合 S2，...
