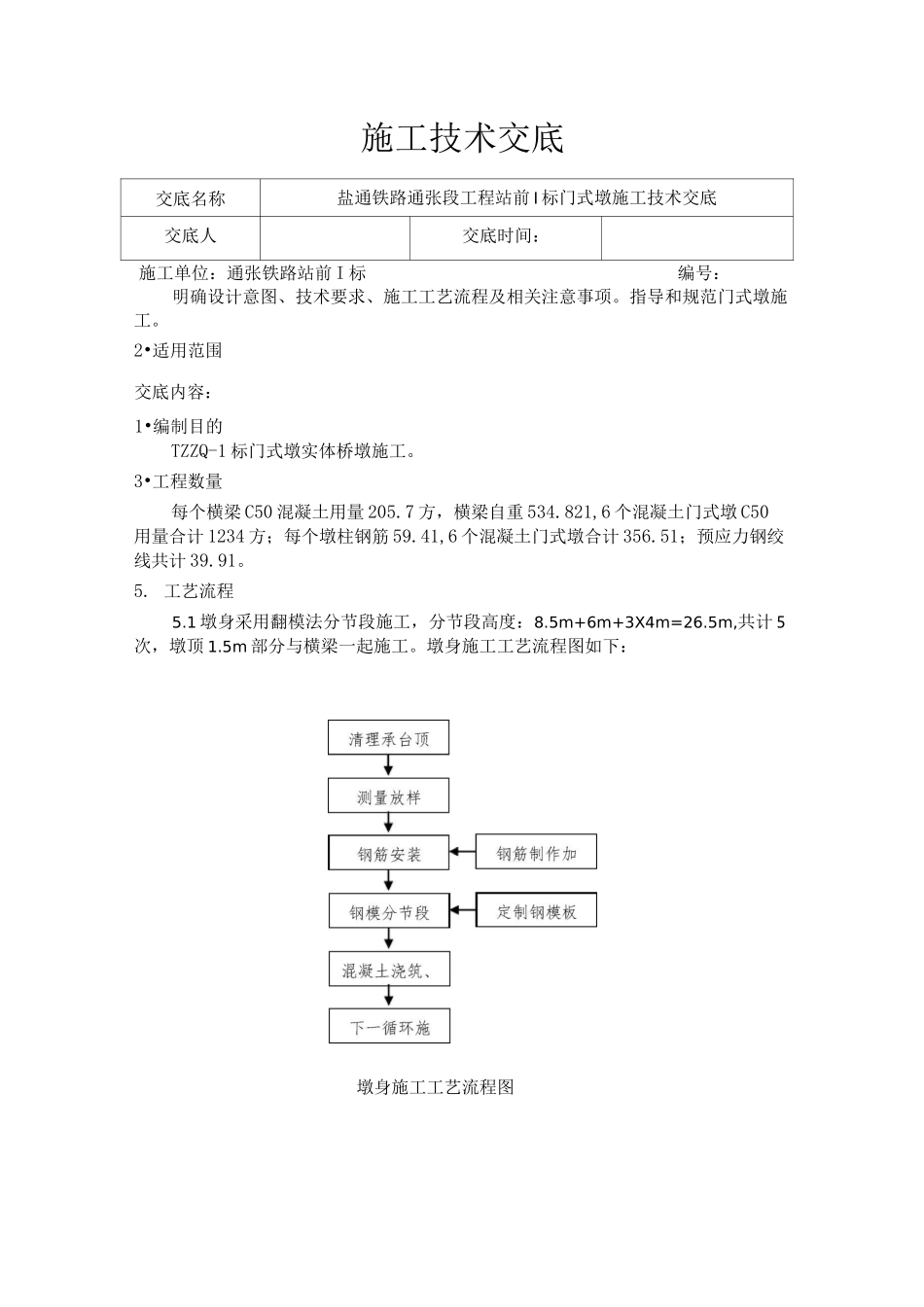

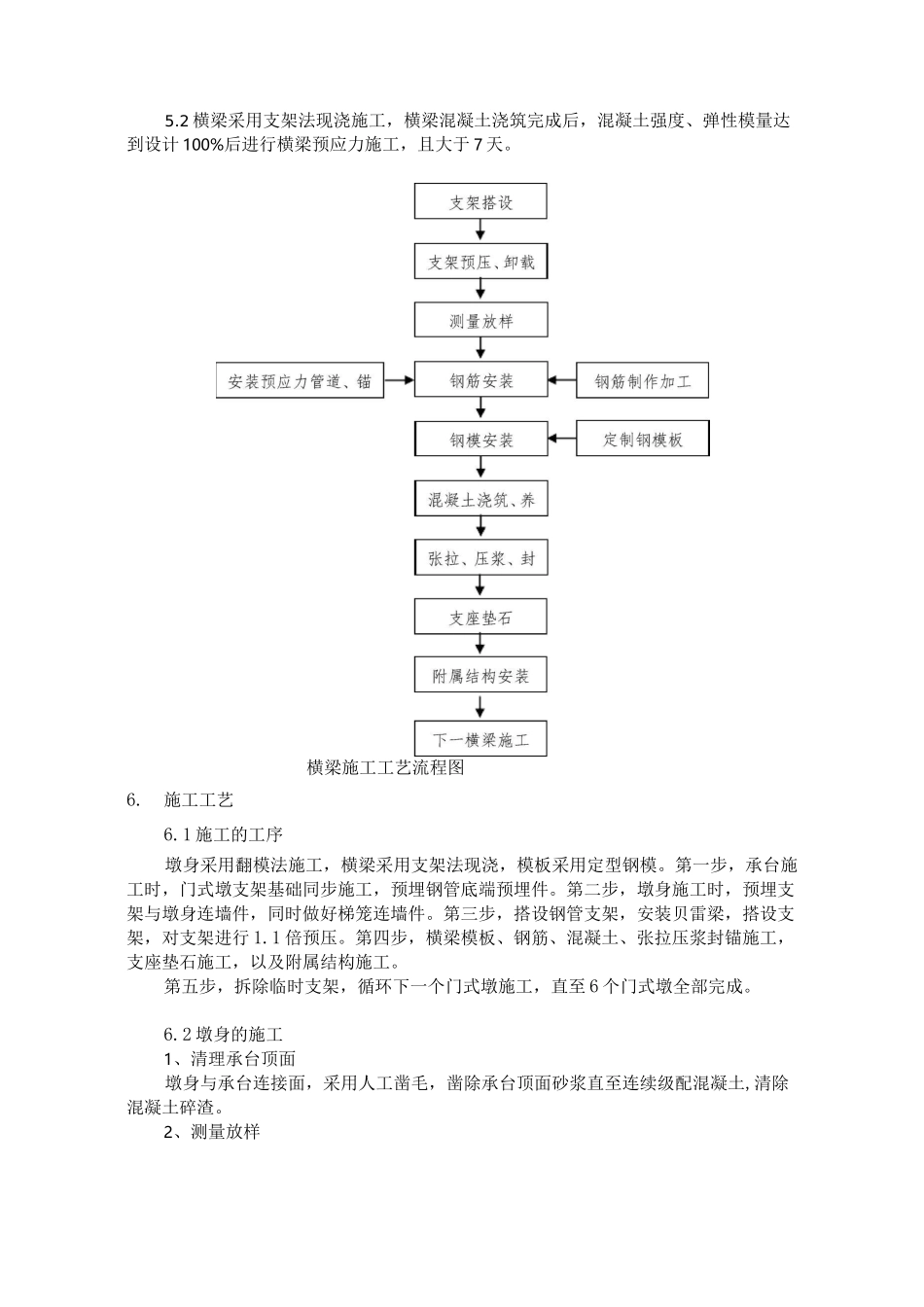

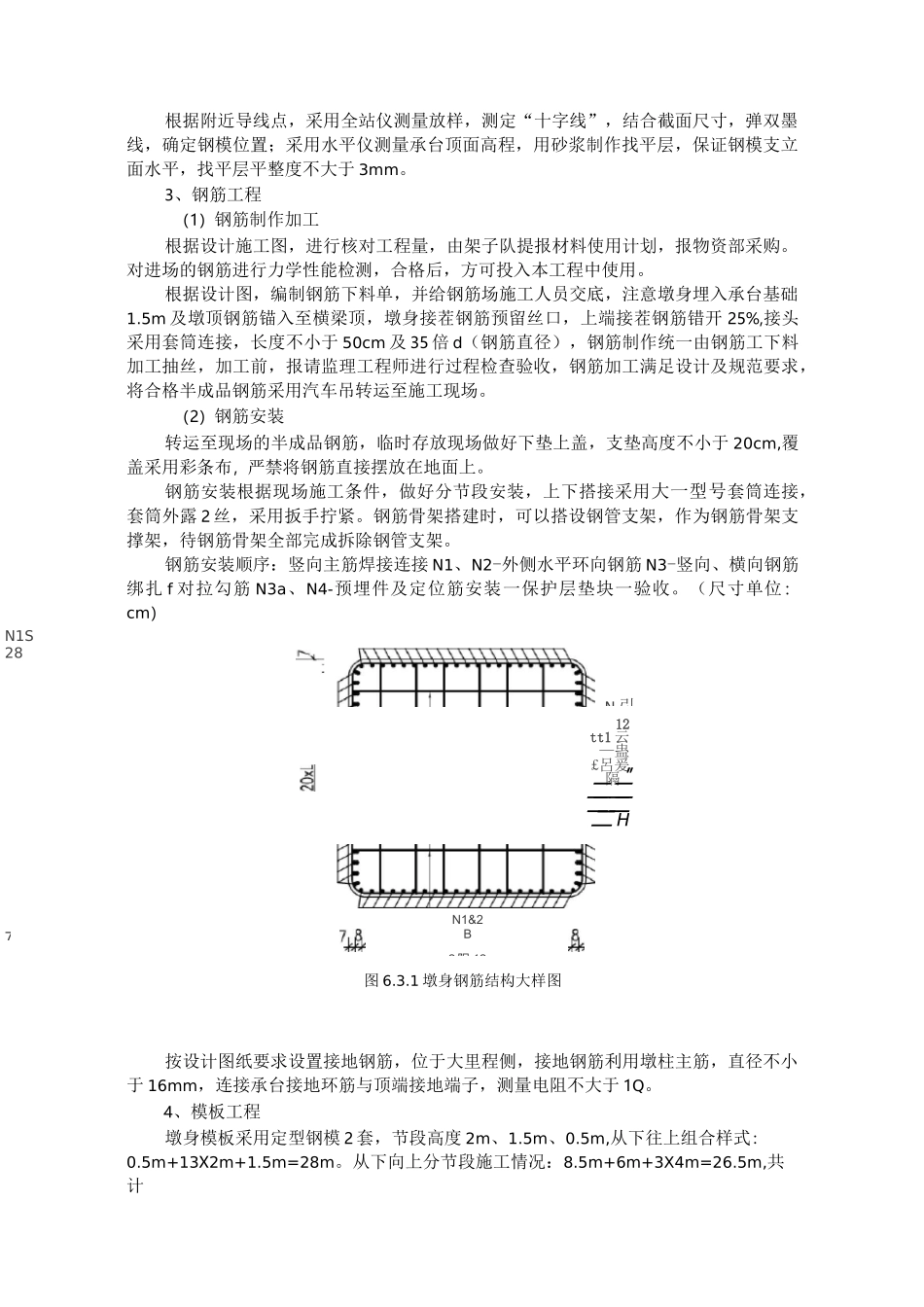

施工技术交底交底名称盐通铁路通张段工程站前 I 标门式墩施工技术交底交底人交底时间：明确设计意图、技术要求、施工工艺流程及相关注意事项。指导和规范门式墩施工。2•适用范围TZZQ-1 标门式墩实体桥墩施工。3•工程数量每个横梁 C50 混凝土用量 205.7 方，横梁自重 534.821,6 个混凝土门式墩 C50用量合计 1234 方；每个墩柱钢筋 59.41,6 个混凝土门式墩合计 356.51；预应力钢绞线共计 39.91。5. 工艺流程5.1 墩身采用翻模法分节段施工，分节段高度：8.5m+6m+3X4m=26.5m,共计 5次，墩顶 1.5m 部分与横梁一起施工。墩身施工工艺流程图如下：墩身施工工艺流程图施工单位：通张铁路站前 I 标编号：交底内容：1•编制目的5.2 横梁采用支架法现浇施工，横梁混凝土浇筑完成后，混凝土强度、弹性模量达到设计 100%后进行横梁预应力施工，且大于 7 天。横梁施工工艺流程图6.施工工艺6.1 施工的工序墩身采用翻模法施工，横梁采用支架法现浇，模板采用定型钢模。第一步，承台施工时，门式墩支架基础同步施工，预埋钢管底端预埋件。第二步，墩身施工时，预埋支架与墩身连墙件，同时做好梯笼连墙件。第三步，搭设钢管支架，安装贝雷梁，搭设支架，对支架进行 1.1 倍预压。第四步，横梁模板、钢筋、混凝土、张拉压浆封锚施工，支座垫石施工，以及附属结构施工。第五步，拆除临时支架，循环下一个门式墩施工，直至 6 个门式墩全部完成。6.2 墩身的施工1、清理承台顶面墩身与承台连接面，采用人工凿毛，凿除承台顶面砂浆直至连续级配混凝土,清除混凝土碎渣。2、测量放样12tt1 云—蛊£呂爰隔"二二二二二 H根据附近导线点，采用全站仪测量放样，测定“十字线”，结合截面尺寸，弹双墨线，确定钢模位置；采用水平仪测量承台顶面高程，用砂浆制作找平层，保证钢模支立面水平，找平层平整度不大于 3mm。3、钢筋工程（1）钢筋制作加工根据设计施工图，进行核对工程量，由架子队提报材料使用计划，报物资部采购。对进场的钢筋进行力学性能检测，合格后，方可投入本工程中使用。根据设计图，编制钢筋下料单，并给钢筋场施工人员交底，注意墩身埋入承台基础1.5m 及墩顶钢筋锚入至横梁顶，墩身接茬钢筋预留丝口，上端接茬钢筋错开 25%,接头采用套筒连接，长度不小于 50cm 及 35 倍 d（钢筋直径），钢筋制作统一由钢筋工下料加工抽丝，加工前，报请监理工程师进行过程检查验收，钢筋加工满足设计及规范要求，将合格半成品钢筋...
