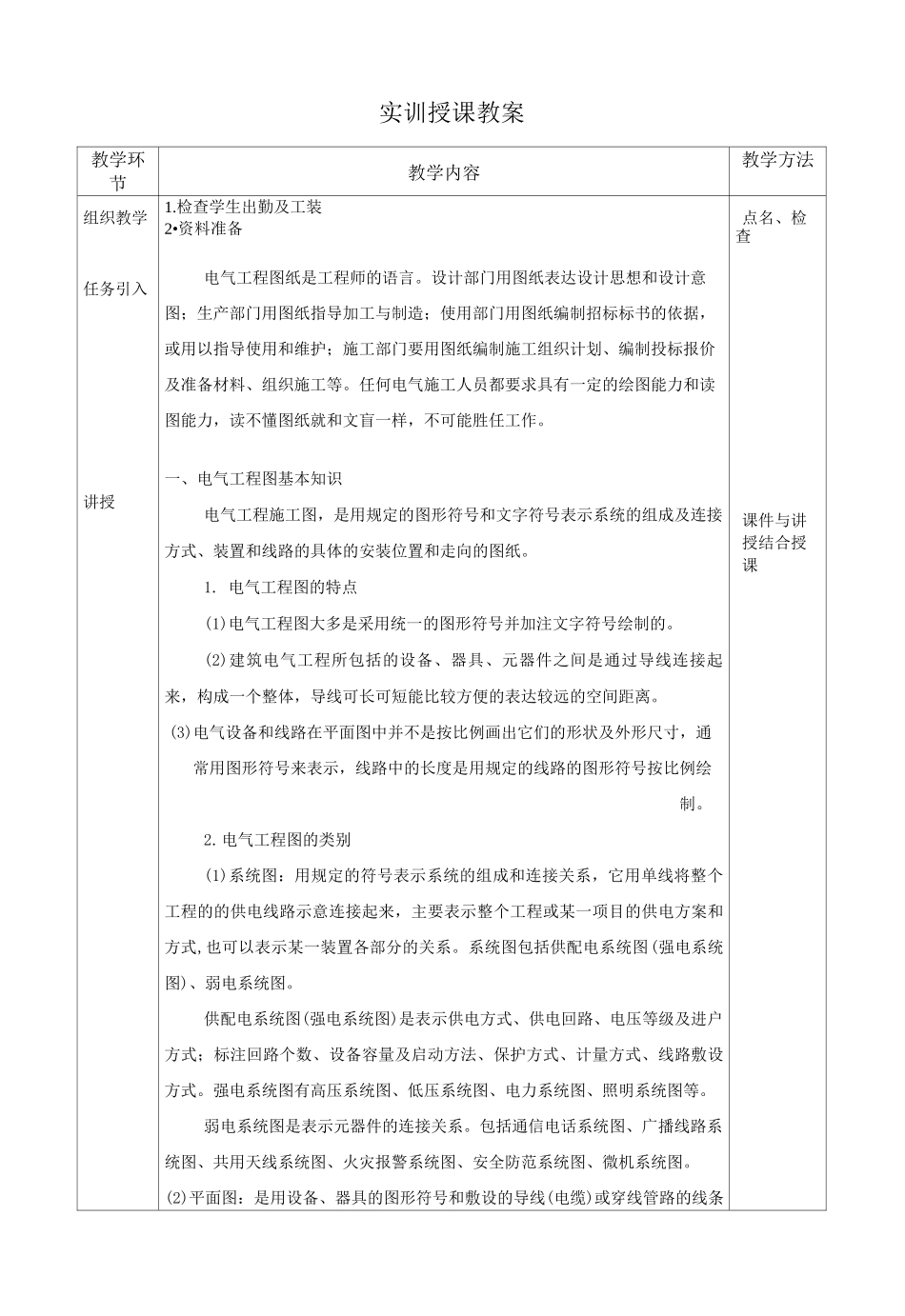

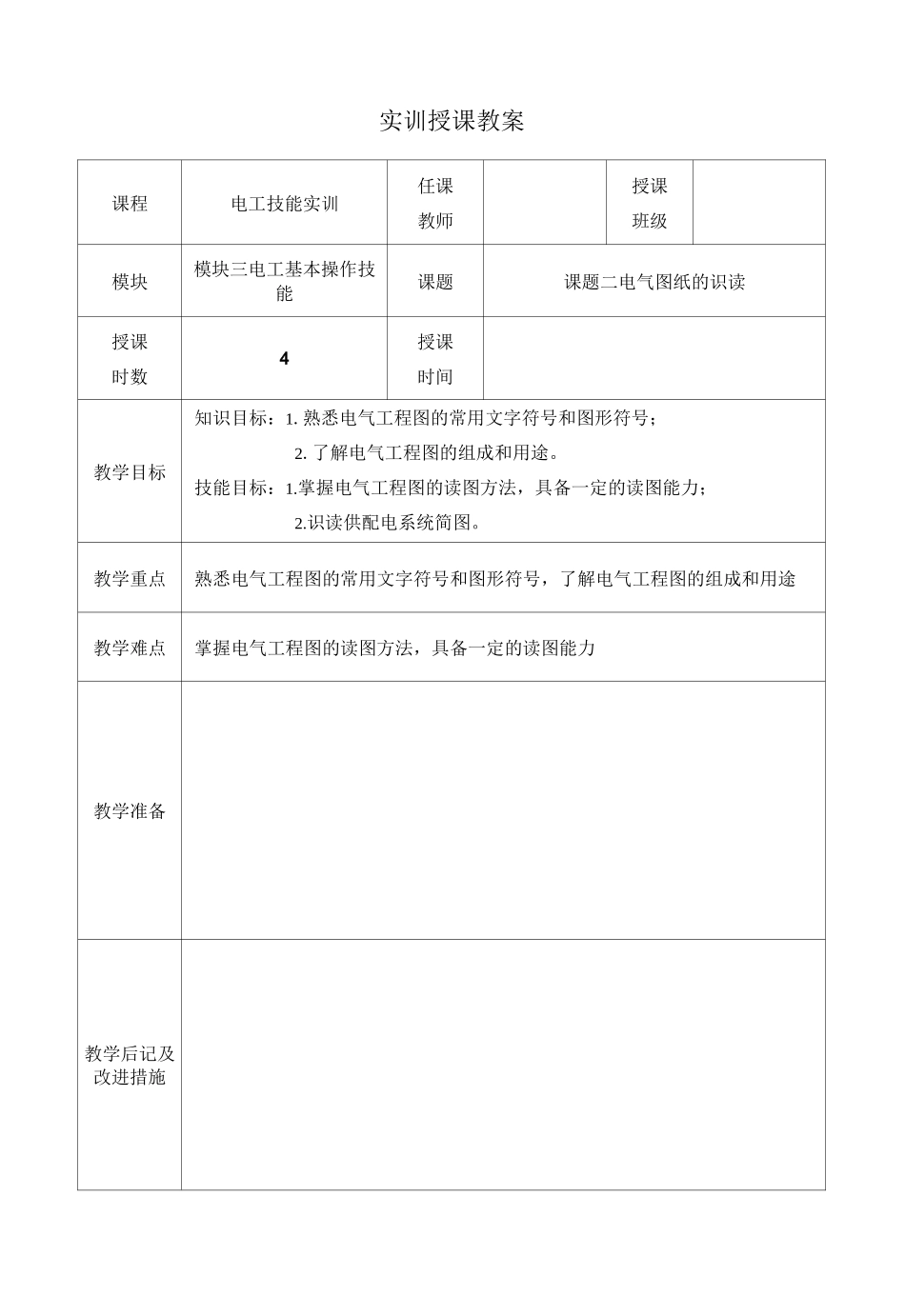

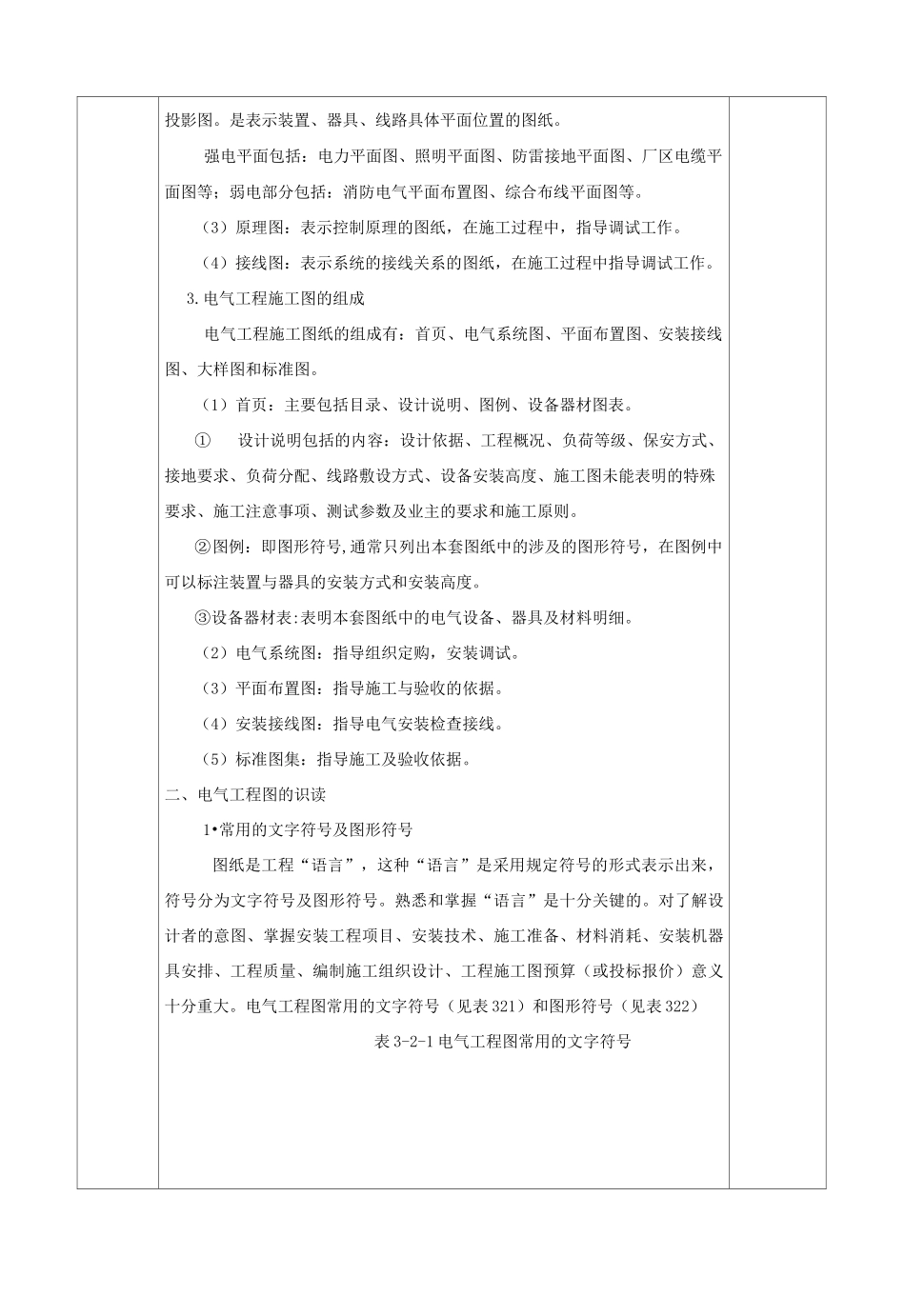

实训授课教案课程电工技能实训任课教师授课班级模块模块三电工基本操作技能课题课题二电气图纸的识读授课时数4授课时间教学目标知识目标：1.熟悉电气工程图的常用文字符号和图形符号；2.了解电气工程图的组成和用途。技能目标：1.掌握电气工程图的读图方法，具备一定的读图能力；2.识读供配电系统简图。教学重点熟悉电气工程图的常用文字符号和图形符号，了解电气工程图的组成和用途教学难点掌握电气工程图的读图方法，具备一定的读图能力教学准备教学后记及改进措施实训授课教案教学环节教学内容教学方法组织教学任务引入讲授1.检查学生出勤及工装2•资料准备电气工程图纸是工程师的语言。设计部门用图纸表达设计思想和设计意图；生产部门用图纸指导加工与制造；使用部门用图纸编制招标标书的依据，或用以指导使用和维护；施工部门要用图纸编制施工组织计划、编制投标报价及准备材料、组织施工等。任何电气施工人员都要求具有一定的绘图能力和读图能力，读不懂图纸就和文盲一样，不可能胜任工作。一、电气工程图基本知识电气工程施工图，是用规定的图形符号和文字符号表示系统的组成及连接方式、装置和线路的具体的安装位置和走向的图纸。1. 电气工程图的特点(1)电气工程图大多是采用统一的图形符号并加注文字符号绘制的。(2)建筑电气工程所包括的设备、器具、元器件之间是通过导线连接起来，构成一个整体，导线可长可短能比较方便的表达较远的空间距离。(3)电气设备和线路在平面图中并不是按比例画出它们的形状及外形尺寸，通常用图形符号来表示，线路中的长度是用规定的线路的图形符号按比例绘制。2.电气工程图的类别(1)系统图：用规定的符号表示系统的组成和连接关系，它用单线将整个工程的的供电线路示意连接起来，主要表示整个工程或某一项目的供电方案和方式,也可以表示某一装置各部分的关系。系统图包括供配电系统图(强电系统图)、弱电系统图。供配电系统图(强电系统图)是表示供电方式、供电回路、电压等级及进户方式；标注回路个数、设备容量及启动方法、保护方式、计量方式、线路敷设方式。强电系统图有高压系统图、低压系统图、电力系统图、照明系统图等。弱电系统图是表示元器件的连接关系。包括通信电话系统图、广播线路系统图、共用天线系统图、火灾报警系统图、安全防范系统图、微机系统图。(2)平面图：是用设备、器具的图形符号和敷设的导线(电缆)或穿线管路的线条点名、检查课件与讲授结合授课投影图。是表示装置、器具、线路具...
