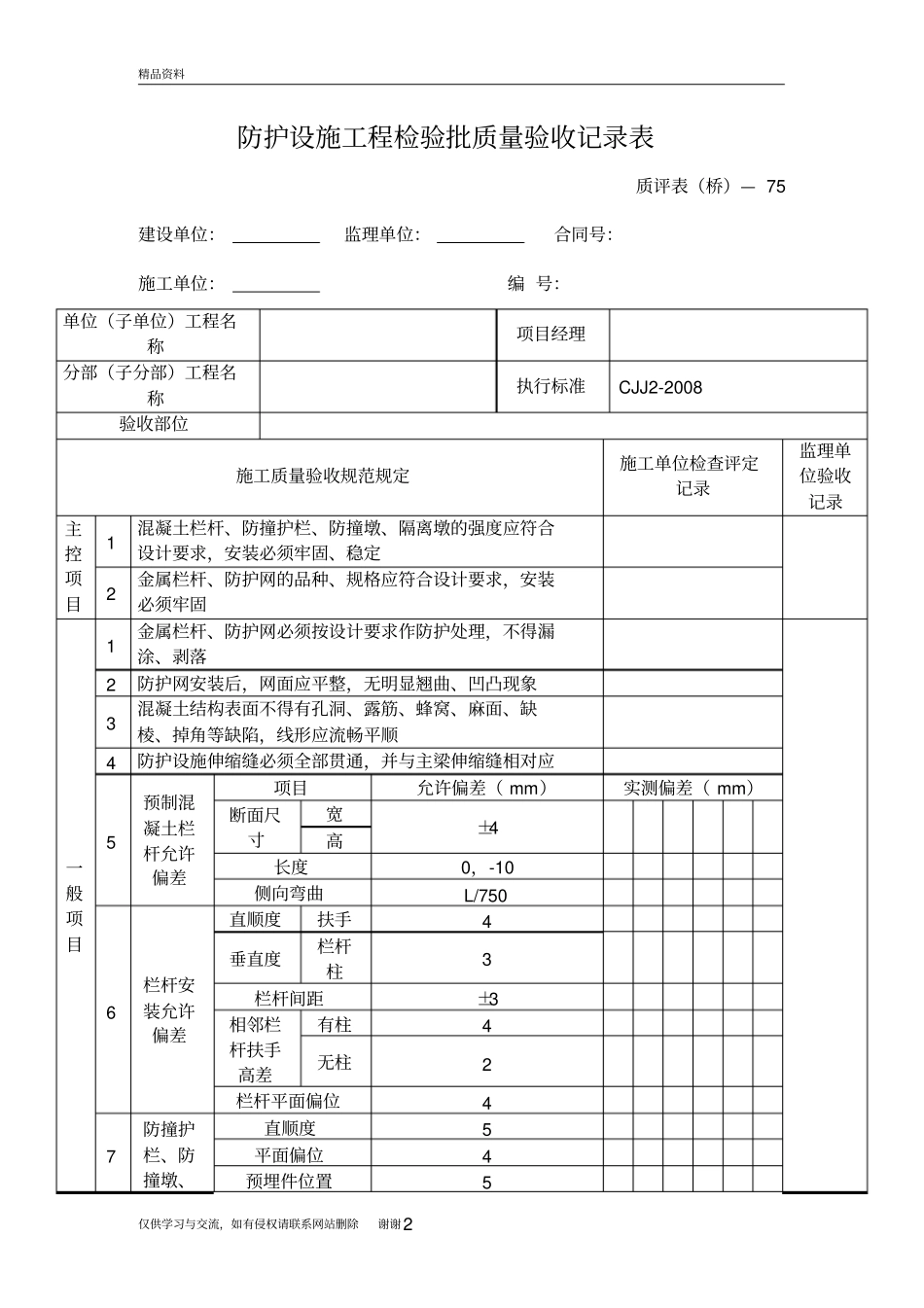

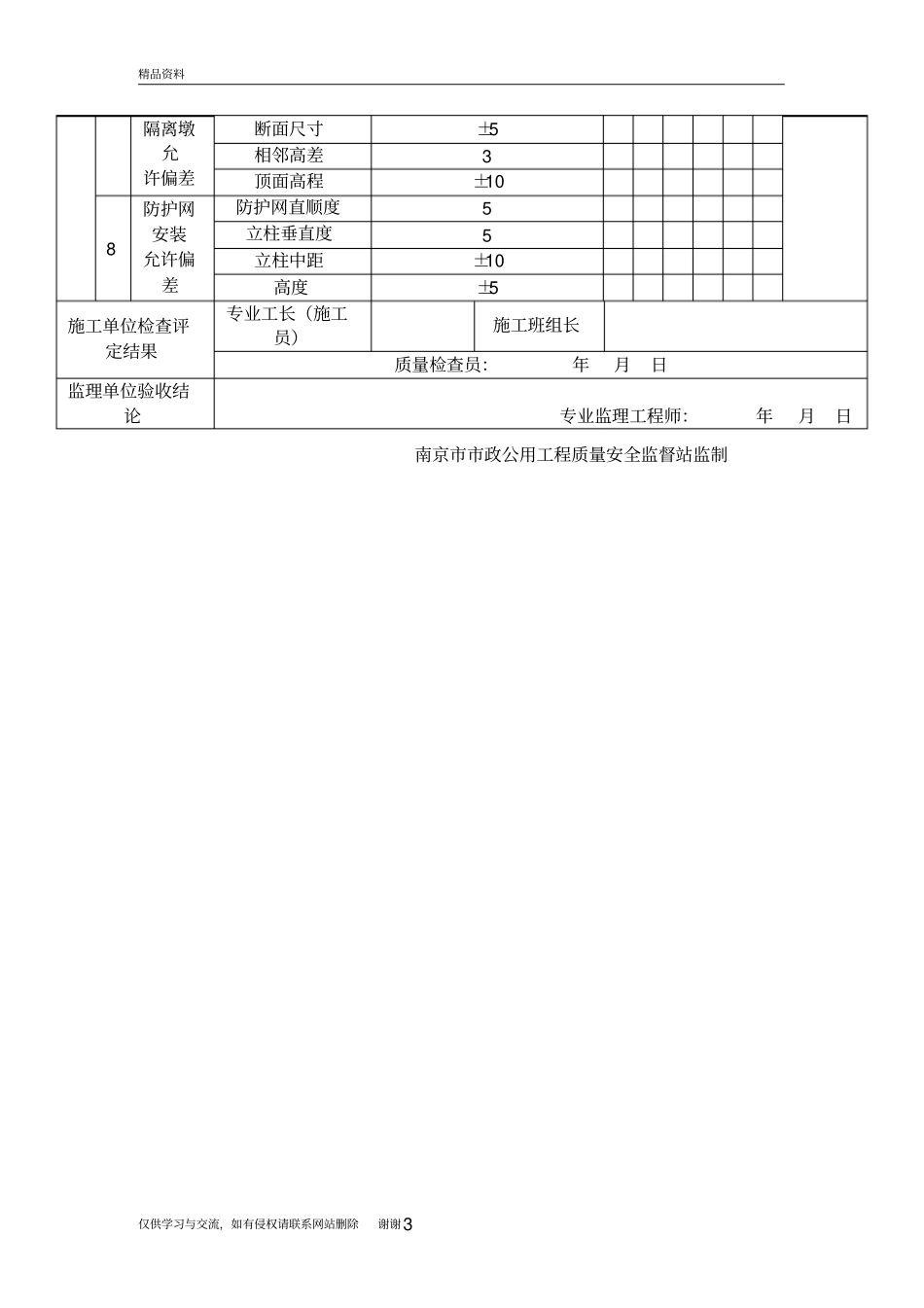

护 栏 检 验 批 质 量 验 收记 录 表精品资料仅供学习与交流,如有侵权请联系网站删除谢谢2 防护设施工程检验批质量验收记录表质评表(桥)— 75 建设单位:监理单位:合同号:施工单位:编 号:单位(子单位)工程名称项目经理分部(子分部)工程名称执行标准CJJ2-2008 验收部位施工质量验收规范规定施工单位检查评定记录监理单位验收记录主控项目1 混凝土栏杆、防撞护栏、防撞墩、隔离墩的强度应符合设计要求,安装必须牢固、稳定2 金属栏杆、防护网的品种、规格应符合设计要求,安装必须牢固一般项目1 金属栏杆、防护网必须按设计要求作防护处理,不得漏涂、剥落2 防护网安装后,网面应平整,无明显翘曲、凹凸现象3 混凝土结构表面不得有孔洞、露筋、蜂窝、麻面、缺棱、掉角等缺陷,线形应流畅平顺4 防护设施伸缩缝必须全部贯通,并与主梁伸缩缝相对应5 预制混凝土栏杆允许偏差项目允许偏差( mm)实测偏差( mm)断面尺寸宽±4 高长度0,-10 侧向弯曲L/750 6 栏杆安装允许偏差直顺度扶手4 垂直度栏杆柱3 栏杆间距±3相邻栏杆扶手高差有柱4 无柱2 栏杆平面偏位4 7 防撞护栏、防撞墩、直顺度5 平面偏位4 预埋件位置5 精品资料仅供学习与交流,如有侵权请联系网站删除谢谢3 隔离墩允许偏差断面尺寸±5相邻高差3 顶面高程±108 防护网安装允许偏差防护网直顺度5 立柱垂直度5 立柱中距±10高度±5施工单位检查评定结果专业工长(施工员)施工班组长质量检查员:年月日监理单位验收结论专业监理工程师:年月日南京市市政公用工程质量安全监督站监制
