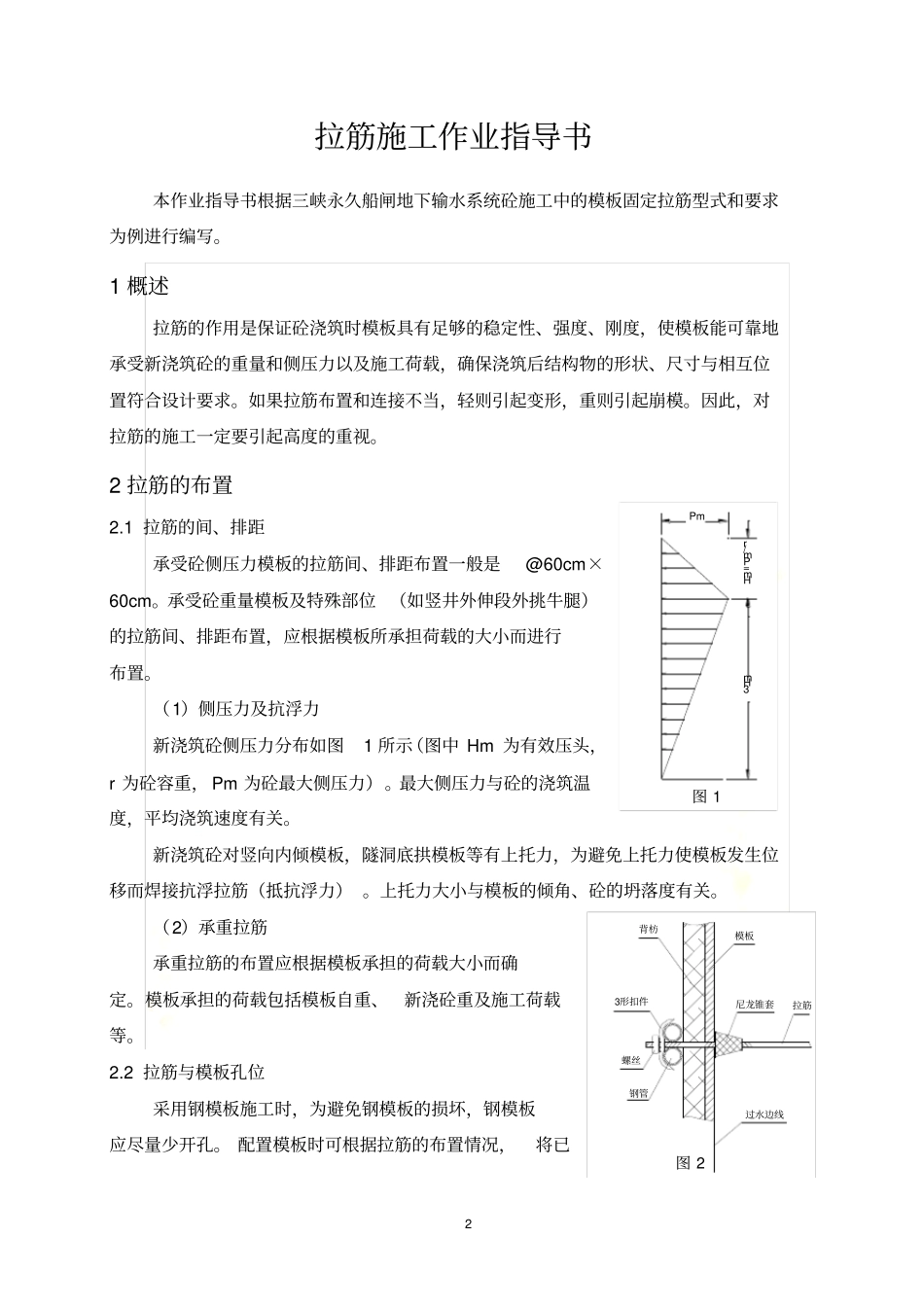

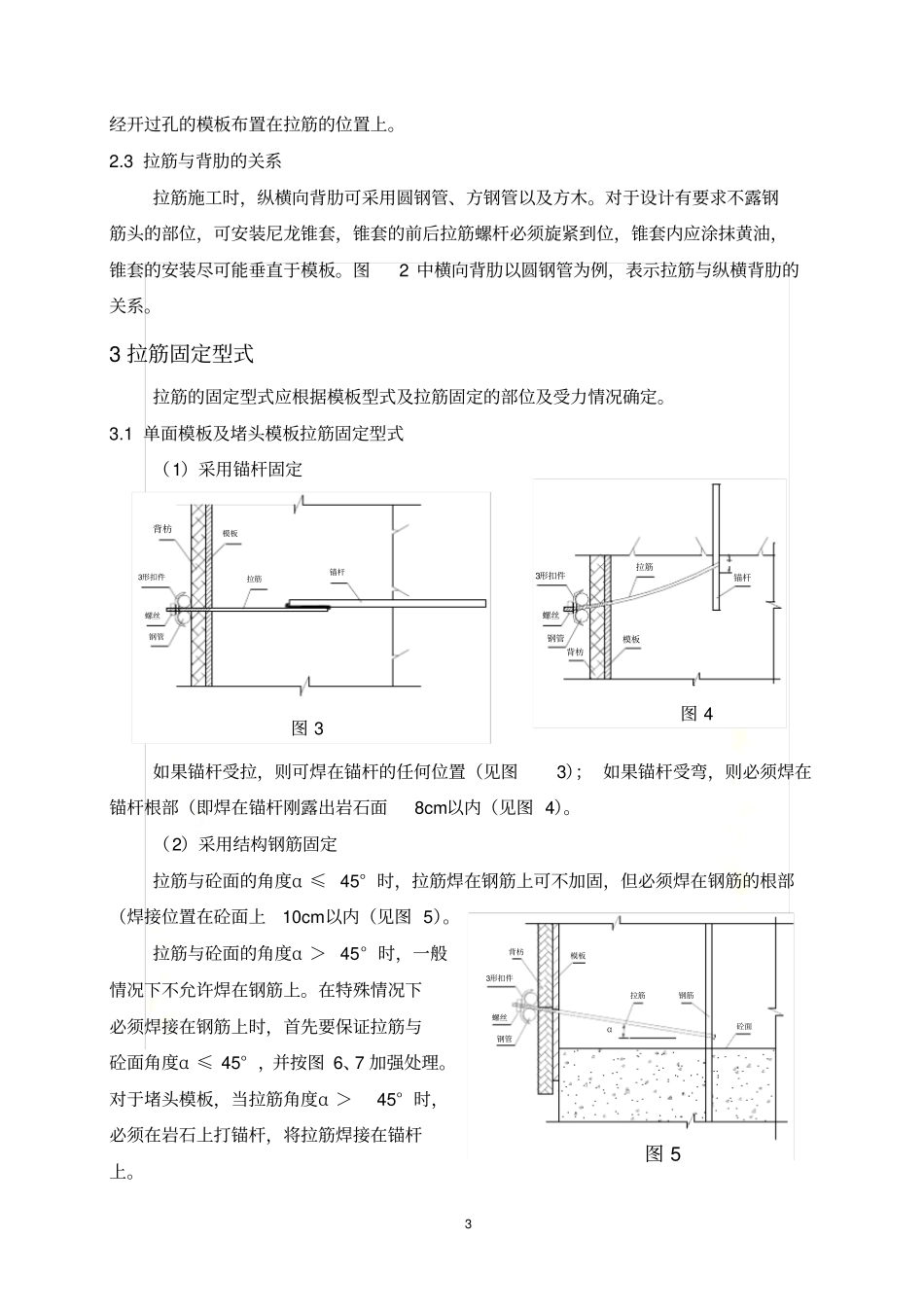

拉筋施工技术要求2 Hm=Pm/r3HmPm图 1钢管螺丝3形扣件背枋拉筋模板过水边线尼龙锥套图 2拉筋施工作业指导书本作业指导书根据三峡永久船闸地下输水系统砼施工中的模板固定拉筋型式和要求为例进行编写。1 概述拉筋的作用是保证砼浇筑时模板具有足够的稳定性、强度、刚度,使模板能可靠地承受新浇筑砼的重量和侧压力以及施工荷载,确保浇筑后结构物的形状、尺寸与相互位置符合设计要求。如果拉筋布置和连接不当,轻则引起变形,重则引起崩模。因此,对拉筋的施工一定要引起高度的重视。2 拉筋的布置2.1 拉筋的间、排距承受砼侧压力模板的拉筋间、排距布置一般是@60cm×60cm。承受砼重量模板及特殊部位 (如竖井外伸段外挑牛腿)的拉筋间、排距布置,应根据模板所承担荷载的大小而进行布置。(1)侧压力及抗浮力新浇筑砼侧压力分布如图1 所示(图中 Hm 为有效压头,r 为砼容重, Pm 为砼最大侧压力)。最大侧压力与砼的浇筑温度,平均浇筑速度有关。新浇筑砼对竖向内倾模板,隧洞底拱模板等有上托力,为避免上托力使模板发生位移而焊接抗浮拉筋(抵抗浮力) 。上托力大小与模板的倾角、砼的坍落度有关。(2)承重拉筋承重拉筋的布置应根据模板承担的荷载大小而确定。模板承担的荷载包括模板自重、新浇砼重及施工荷载等。2.2 拉筋与模板孔位采用钢模板施工时,为避免钢模板的损坏,钢模板应尽量少开孔。 配置模板时可根据拉筋的布置情况,将已3 拉筋背枋模板钢筋α3形扣件螺丝钢管砼面图 5图 3背枋模板3形扣件螺丝钢管拉筋锚杆背枋模板拉筋锚杆螺丝钢管3形扣件8cm图 4经开过孔的模板布置在拉筋的位置上。2.3 拉筋与背肋的关系拉筋施工时,纵横向背肋可采用圆钢管、方钢管以及方木。对于设计有要求不露钢筋头的部位,可安装尼龙锥套,锥套的前后拉筋螺杆必须旋紧到位,锥套内应涂抹黄油,锥套的安装尽可能垂直于模板。图2 中横向背肋以圆钢管为例,表示拉筋与纵横背肋的关系。3 拉筋固定型式拉筋的固定型式应根据模板型式及拉筋固定的部位及受力情况确定。3.1 单面模板及堵头模板拉筋固定型式(1)采用锚杆固定如果锚杆受拉,则可焊在锚杆的任何位置(见图3); 如果锚杆受弯,则必须焊在锚杆根部(即焊在锚杆刚露出岩石面8cm以内(见图 4)。(2)采用结构钢筋固定拉筋与砼面的角度α ≤ 45° 时,拉筋焊在钢筋上可不加固,但必须焊在钢筋的根部(焊接位置在砼面上10cm以内(见图 5)。拉筋与砼面的角度α > 45° 时,...
