拉线安装检验批质量验收记录表VIP免费

拉线安装检验批质量验收记录表_第1页
1/3
拉线安装检验批质量验收记录表_第2页
2/3

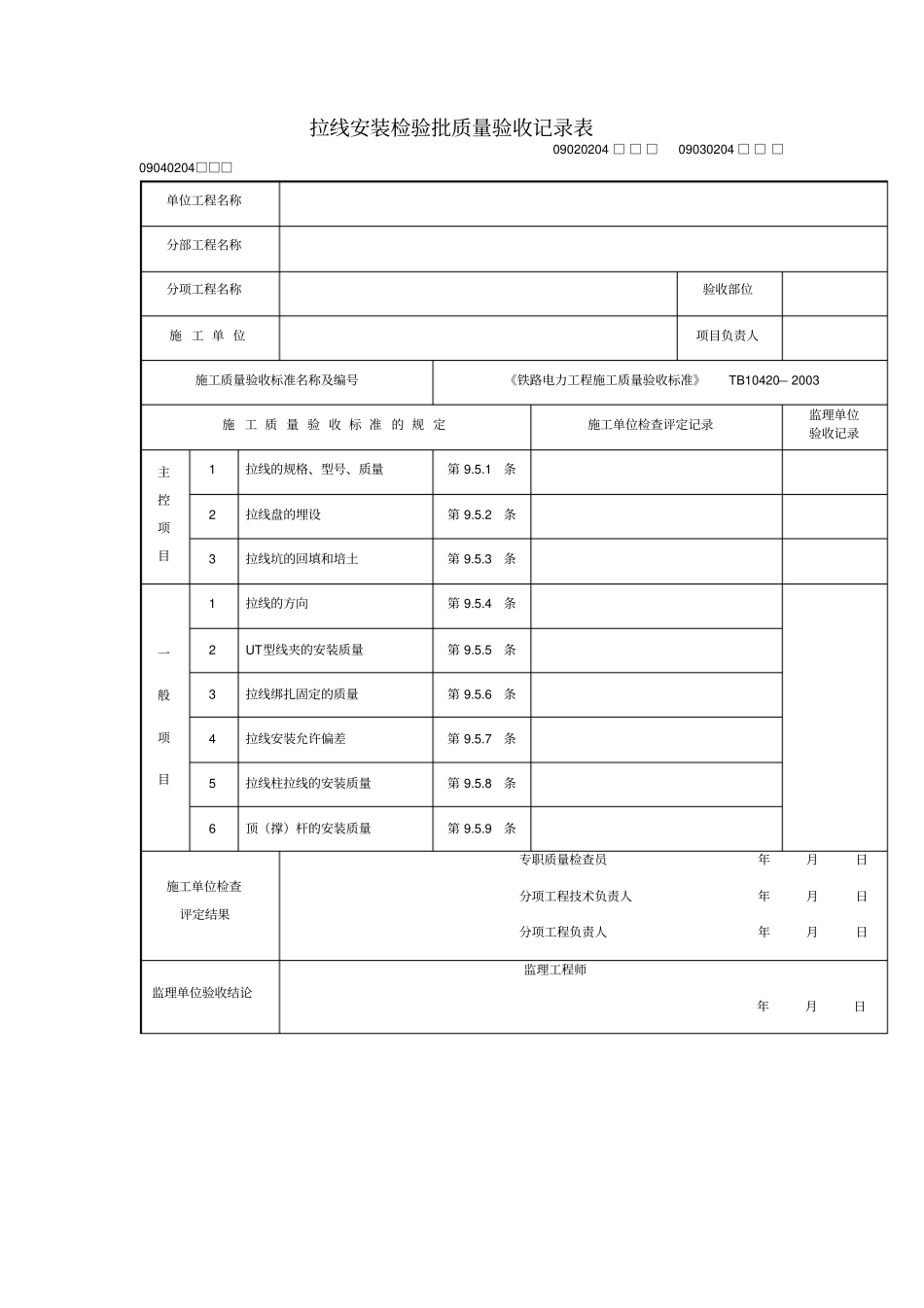

拉线安装检验批质量验收记录表_第3页
3/3
说明主控项目1. 绝缘子按到达现场批次应进行检查,其表面应无裂纹,瓷釉光滑,无缺釉、斑点、烧痕、气泡或瓷釉烧坏等缺陷,弹簧销、弹簧垫的弹力适宜;绝缘子瓷件与铁件组合无歪斜现象且结合紧密,铁件镀锌良好;绝缘子的规格、型号、质量应符合设计要求。检验数量:施工、监理单位均全部检查。检验方法:检查质量证明文件及观察检查。2. 绝缘子安装方式正确,安装牢固,连接可靠。检验数量:施工、监理单位均全部检查。检验方法:观察检查。3. 高压绝缘子的交流耐压试验应合格。检验数量:施工、监理单位每批次的5%,全部批次均检查。检验方法:施工单位做试验。监理单位见证试验。一般项目1. 悬式绝缘子的安装应符合下列规定:(1)与电杆、导线金具连接处,无卡压现象。(2)弹簧销子、螺栓及穿钉齐全,其穿入方向符合要求。(3)绝缘子裙边与带电部位的间隙不应小于50 mm。检验数量:施工单位抽检10%。检验方法:观察、测量检查。2. 瓷横担绝缘子安装应牢固,连接可靠,并应符合下列规定:(1)瓷横担绝缘子安装偏差应符合下表的规定:瓷横担绝缘子安装允许偏差安装项目允许偏差检查方法直立安装顶端顺线路歪斜≯ 10 mm 尺量水平安装顶端向上翘起5° ~ 15°顶端顺线路歪斜≯ 20 mm (2)当安装于转角杆时,顶端竖直安装的瓷横担支架应安装在转角的内角侧(瓷横担应装在支架的外角侧)。(3)全瓷式瓷横担绝缘子的固定处应加软垫。检验数量:施工单位抽检10%。检验方法:观察、尺量检查。3. 闭口销或开口销安装应符合下列规定:(1)采用的闭口销或开口销不应有折断、裂纹等现象。(2)开口销应对称开口,开口度应为30° ~ 60° 。(3)严禁用线材或其他材料代替闭口销或开口销。检验数量:施工单位抽检10%。检验方法:观察、测量检查。拉线安装检验批质量验收记录表09020204 □ □ □09030204 □ □ □09040204□□□单位工程名称分部工程名称分项工程名称验收部位施 工 单 位项目负责人施工质量验收标准名称及编号《铁路电力工程施工质量验收标准》TB10420— 2003 施 工 质 量 验 收 标 准 的 规 定施工单位检查评定记录监理单位验收记录主控项目1 拉线的规格、型号、质量第 9.5.1条2 拉线盘的埋设第 9.5.2条3 拉线坑的回填和培土第 9.5.3条一般项目1 拉线的方向第 9.5.4条2 UT型线夹的安装质量第 9.5.5条3 拉线绑扎固定的质量第 9.5.6条4 拉线安装允许偏差第 9.5.7条5 拉线柱...
