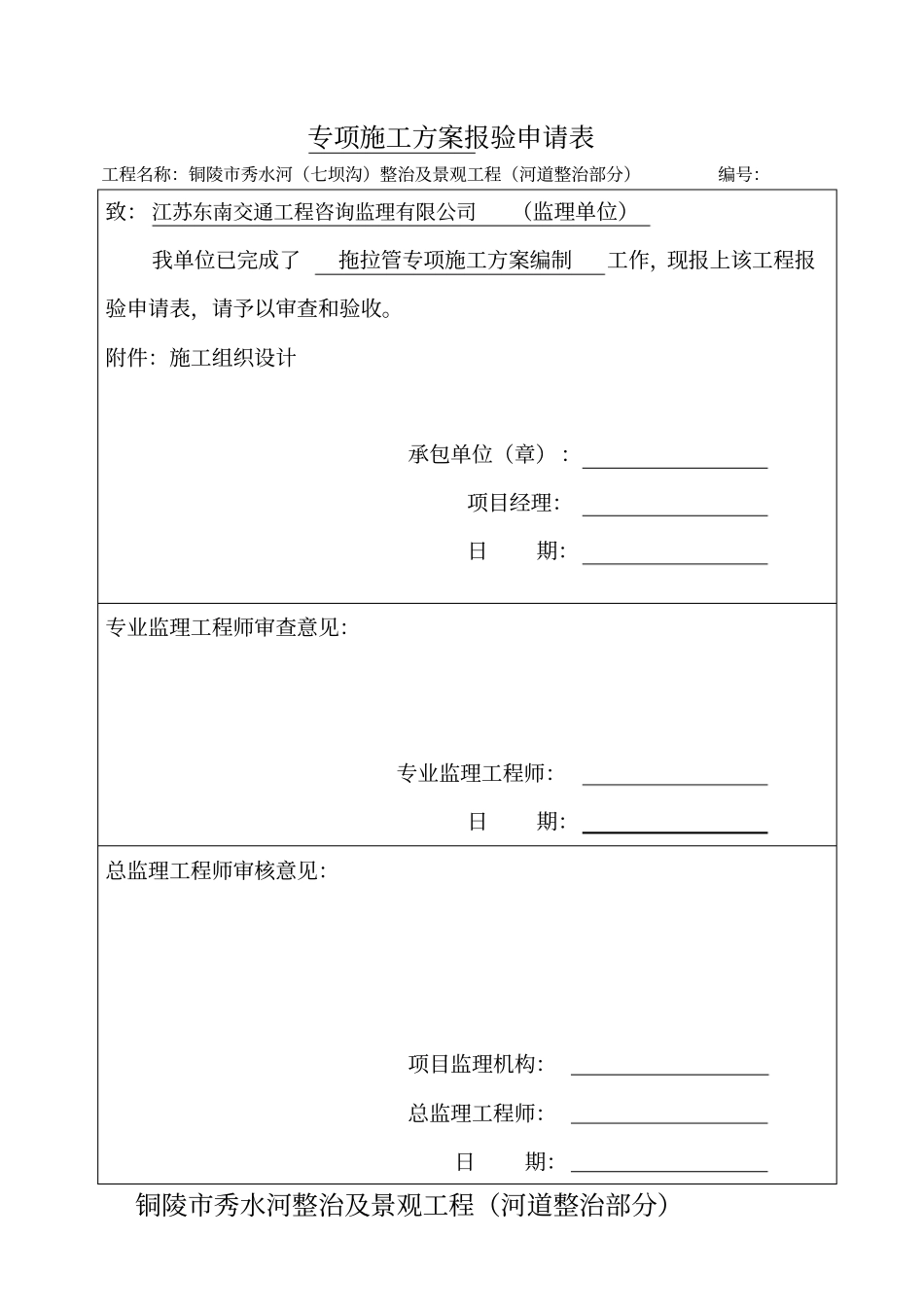

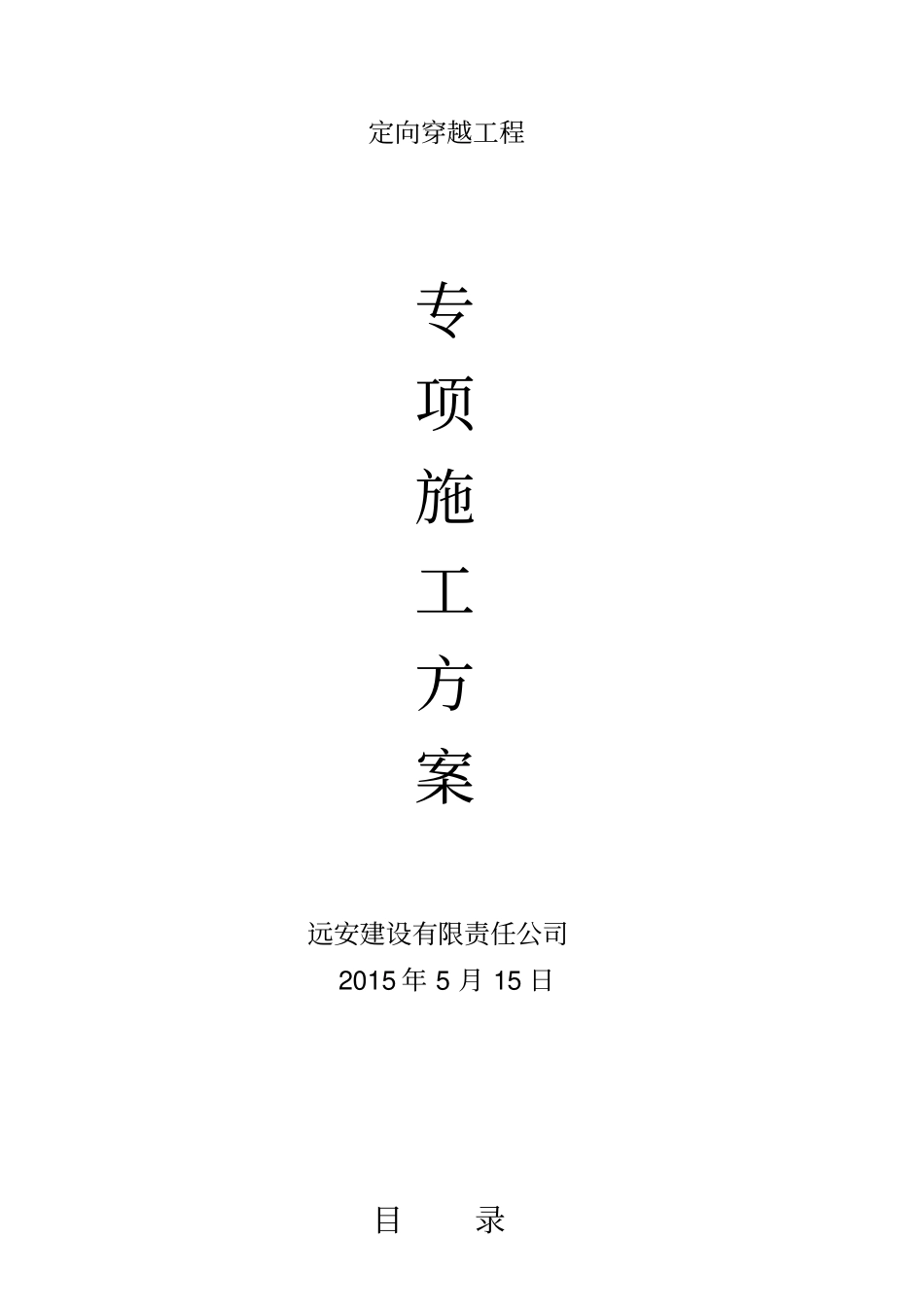

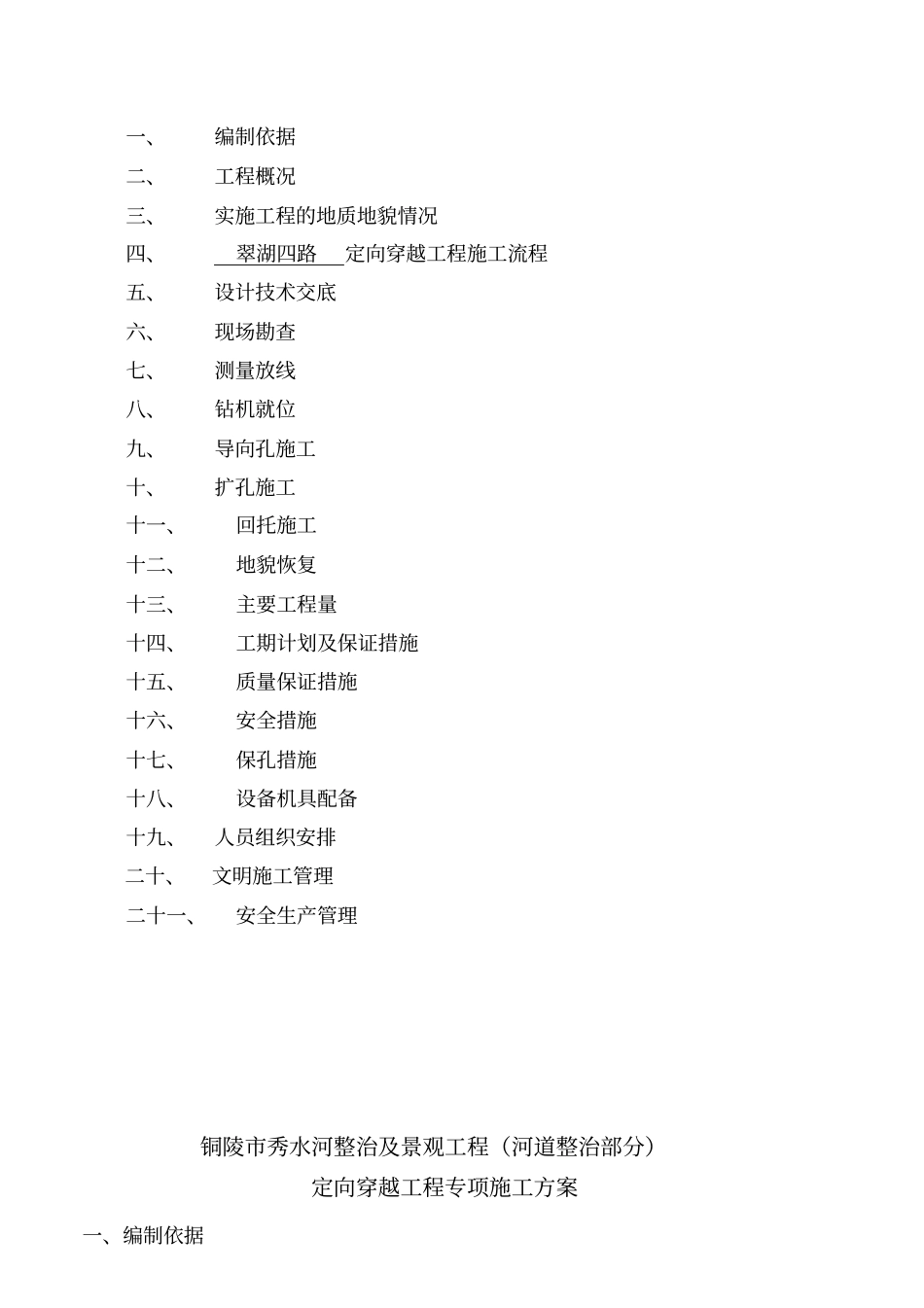

专项施工方案报验申请表工程名称：铜陵市秀水河（七坝沟）整治及景观工程（河道整治部分）编号：致： 江苏东南交通工程咨询监理有限公司（监理单位）我单位已完成了拖拉管专项施工方案编制工作，现报上该工程报验申请表，请予以审查和验收。附件：施工组织设计承包单位（章） ：项目经理：日期：专业监理工程师审查意见：专业监理工程师：日期：总监理工程师审核意见：项目监理机构：总监理工程师：日期：铜陵市秀水河整治及景观工程（河道整治部分）定向穿越工程专项施工方案远安建设有限责任公司2015 年 5 月 15 日目录一、编制依据二、工程概况三、实施工程的地质地貌情况四、翠湖四路定向穿越工程施工流程五、设计技术交底六、现场勘查七、测量放线八、钻机就位九、导向孔施工十、扩孔施工十一、回托施工十二、地貌恢复十三、主要工程量十四、工期计划及保证措施十五、质量保证措施十六、安全措施十七、保孔措施十八、设备机具配备十九、人员组织安排二十、文明施工管理二十一、安全生产管理铜陵市秀水河整治及景观工程（河道整治部分）定向穿越工程专项施工方案一、编制依据1、招标文件、设计图纸及施工现场踏勘资料。2、施工及验收规范、标准。3、国家现行的法律、法规、地区行业颁发的安全、消防、环保、文物等管理规定。二、工程概况铜陵市秀水河整治及景观工程定向穿越工程具体位置位于翠湖四路。根据图纸要求和现场需要， 截污管道西污 19 至西污 20 段采用φ 400PE定向穿越的方式施工，根据现场需要确定长度为84 米；补水管道BS12至 PN2段采用φ 250PE定向穿越的方式施工，根据现场需要确定长度为81 米。三、实施工程的地质地貌情况1、管线定向穿越段地形、地貌情况：根据现场的实地勘察，本穿越段地下管线复杂，有通讯、煤气、自来水等管线2、管线定向穿越段地层情况。该工程所需定向穿越的主要地层有：粘土层：层厚，层顶标高11 ~12m，褐黄色，硬塑，稍有光滑，干强度高，韧性高，无摇震反应，含铁锰质结核。强风化砂岩：此层未揭穿，揭露最大厚度为8m。四、铜陵市秀水河整治及景观工程定向穿越工程施工流程见下图：五、设计技术交底由项目部对该项工程的设计目的、设计方案、有关参数、需注意的事项等进行施工前的技术交底。六、现场勘查组织相关人员到现场对设备进场道路、设备摆放位置、出入土点位置、河水深度、生活设施等方面逐一进行勘查。七、测量放线确定管线的入土点与出土点，坐标分别为截污管道、，补水...
