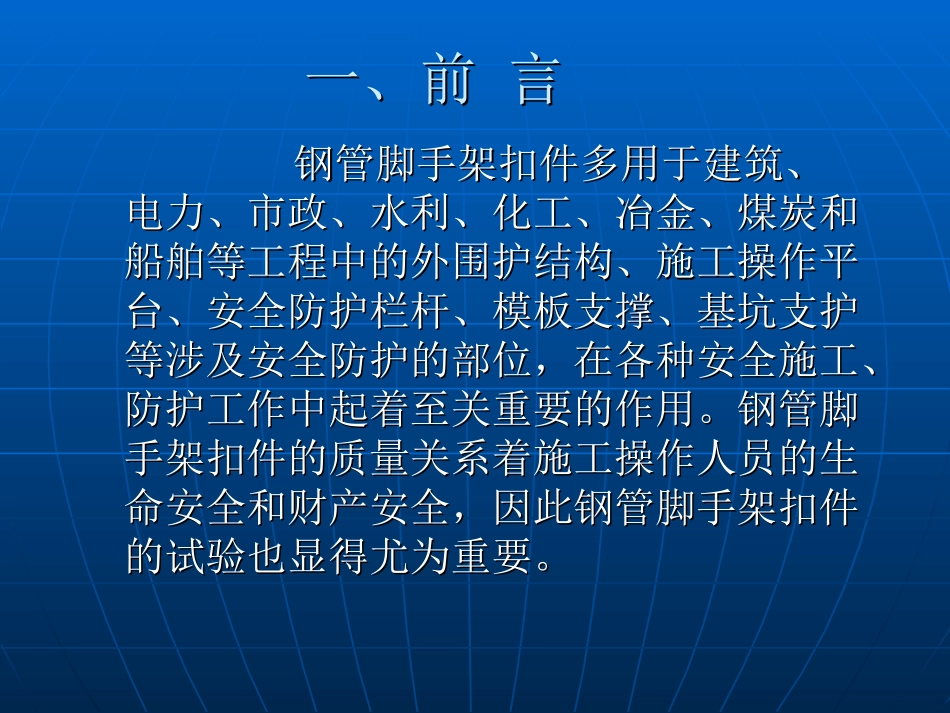

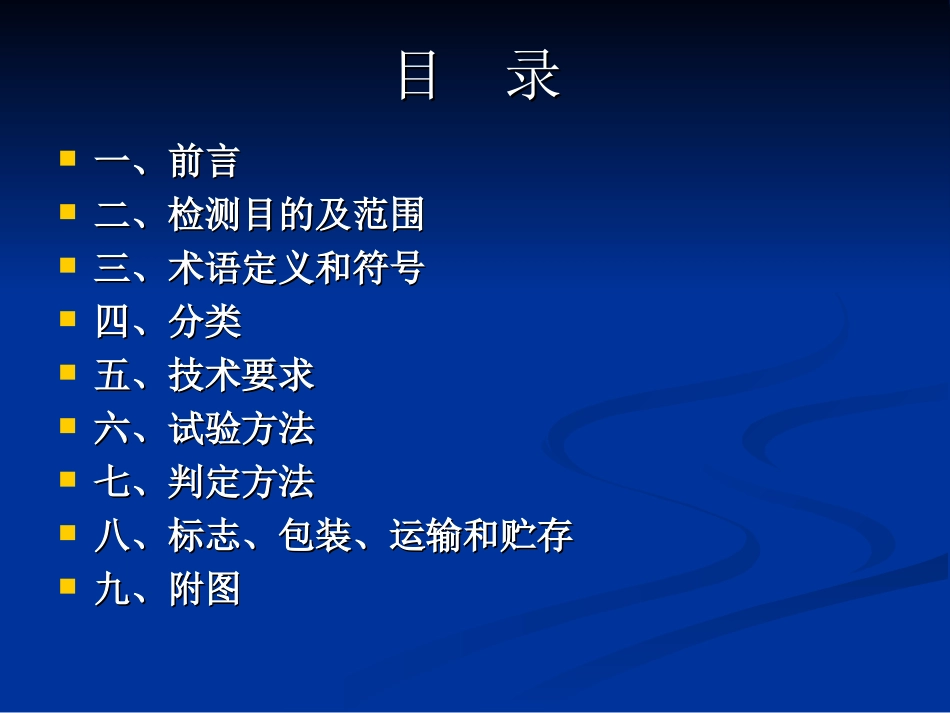

《钢管脚手架扣件》GB15831-2006山西科建工程检测研究院张景超2014年9月27日目录目录一、前言一、前言二、检测目的及范围二、检测目的及范围三、术语定义和符号三、术语定义和符号四、分类四、分类五、技术要求五、技术要求六、试验方法六、试验方法七、判定方法七、判定方法八、标志、包装、运输和贮存八、标志、包装、运输和贮存九、附图九、附图一、前言一、前言钢管脚手架扣件多用于建筑、钢管脚手架扣件多用于建筑、电力、市政、水利、化工、冶金、煤炭和电力、市政、水利、化工、冶金、煤炭和船舶等工程中的外围护结构、施工操作平船舶等工程中的外围护结构、施工操作平台、安全防护栏杆、模板支撑、基坑支护台、安全防护栏杆、模板支撑、基坑支护等涉及安全防护的部位，在各种安全施工、等涉及安全防护的部位，在各种安全施工、防护工作中起着至关重要的作用。钢管脚防护工作中起着至关重要的作用。钢管脚手架扣件的质量关系着施工操作人员的生手架扣件的质量关系着施工操作人员的生命安全和财产安全，因此钢管脚手架扣件命安全和财产安全，因此钢管脚手架扣件的试验也显得尤为重要。的试验也显得尤为重要。二、检测目的及范围1、检测目的：（1）通过试验钢管脚手架扣件的各项性能，判定其质量是否符合要求。（2）为现场施工操作人员提供依据，防止意外事故的发生。2、范围：（1）本标准规定了钢管脚手架扣件分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存。（2）本标准适用于建筑工程中钢管公称外径为48.3mm的脚手架、井架、模板支撑等使用的由可锻铸铁或铸钢制造的扣件，也适用于市政、水利、化工、冶金、煤炭和船舶等工程中使用的扣件。公称外径为51mm的钢管脚手架扣件及在用的扣件也可参照本标准执行。三、术语定义和符号三、术语定义和符号1、术语定义：（1）钢管脚手架扣件：用可锻铸铁或铸钢制造的用于固定脚手架、井架等支撑体系的连接部件，简称扣件。（2）直角扣件：连接两根呈垂直交叉钢管的扣件。（3）旋转扣件：连接两根呈任意角度交叉钢管的扣件。（4）对接扣件：连接两根对接钢管的扣件。（5）底座：用于承受脚手架立柱荷载的可锻铸铁件或铸钢件。2、符号：f：扭转刚度实验的位移值；P：荷载；Δ：抗拉试验的位移值；Δ1：横管的位移值Δ2：竖管上扣件盖板的位移值。四、分类四、分类11、主参数：扣件主参数为钢管外径，单位：、主参数：扣件主参数为钢管外径，单位：mmmm。。22、扣件型式：直角扣件、对接扣件、旋转扣件和底座、扣件型式：直角扣件、对接扣件、旋转扣件和底座33、代号：、代号：（（11）扣件代号：）扣件代号：GKGK：钢管脚手架扣件；：钢管脚手架扣件；（（22）形式代号：）形式代号：ZZ：直角；：直角；UU：旋转；：旋转；DD：对接；：对接；DZDZ：底：底座；座；（（33）变型更新代号：）变型更新代号：AA、、BB、、C...C...分别为第分别为第11、、22、、3...3...次次更新。更新。44、扣件型号：由扣件代号、型式代号、主参数、变型更新代、扣件型号：由扣件代号、型式代号、主参数、变型更新代号以及所执行标准的代号组成。号以及所执行标准的代号组成。55、标记示例：、标记示例：（（11））GKZ48AGB15831-2006GKZ48AGB15831-2006（（22））GKDZ48BGB15831-2006GKDZ48BGB15831-2006五、技术要求1、扣件应按规定程序批准的图样进行生产。2、扣件铸件的材料、主要部位、形状、扣件用钢管及其他配套附件的材料、外观和附件质量要求等技术指标应符合《钢管脚手架扣件》GB15831-2006标准中第5.1-5.3、5.5-5.8条的规定。3、扣件与底座的力学性能应符合表1的要求。4、扣件试验的取样，按GB/T2828.1中规定的正常检验二次抽样方案进行，见表2。5、被检产品采用随机抽样，每批扣件必须大于280件。当批量范围大于10000件时，超过部分应作另一批抽样。表表11扣件力学性能扣件力学性能性能名称扣件型式性能要求抗滑直角P=7kN，Δ1≤7.00mm；P=10.0kN时，Δ2≤0.50mm旋转P=7kN，Δ1≤7.00mm；P=10.0kN时，Δ2≤0.50mm抗破坏直角P=25.0kN时，各部位不应破坏旋转P=17.0kN时，各部位不应破坏扭转刚度直角扭力矩为900N...
