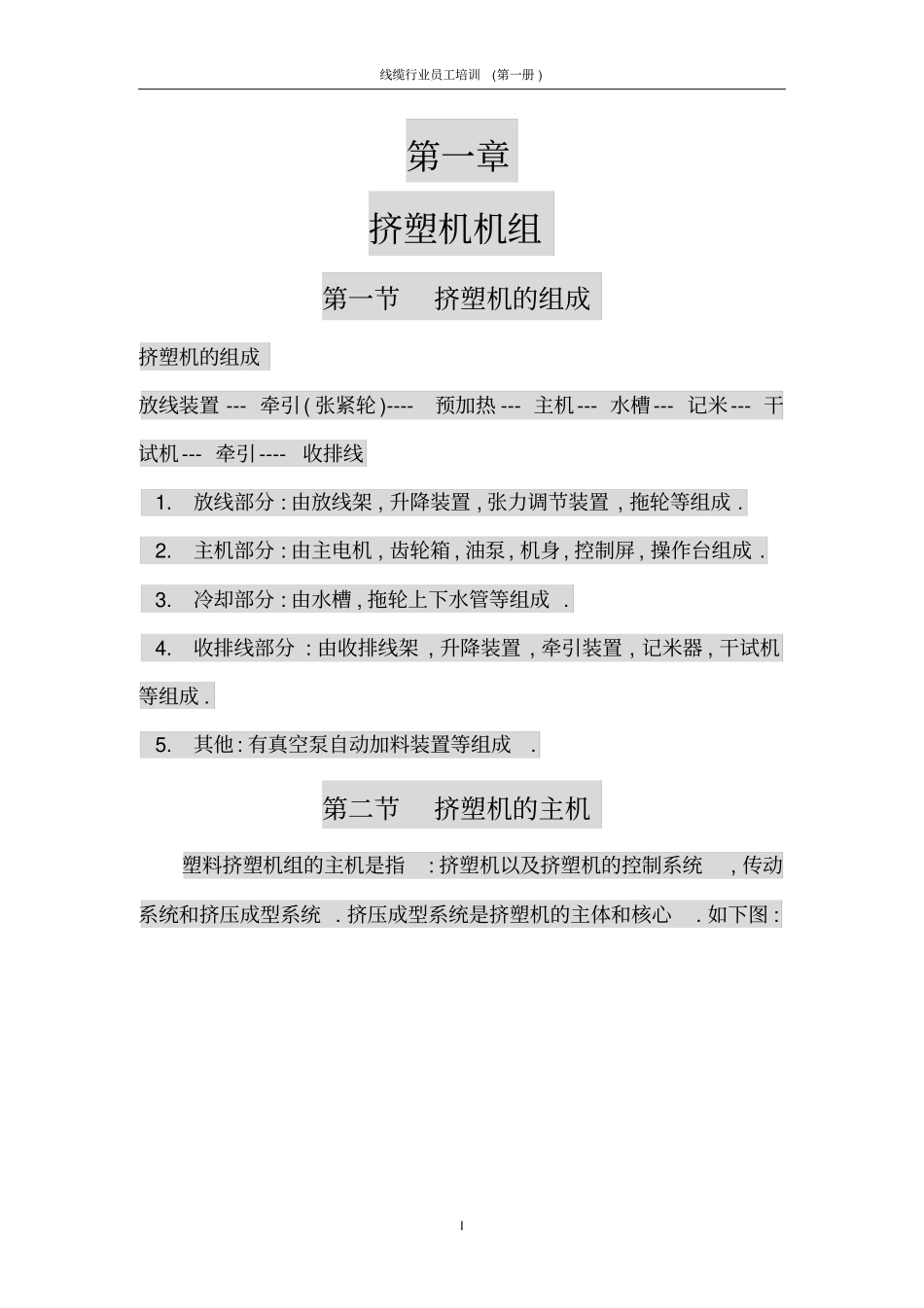

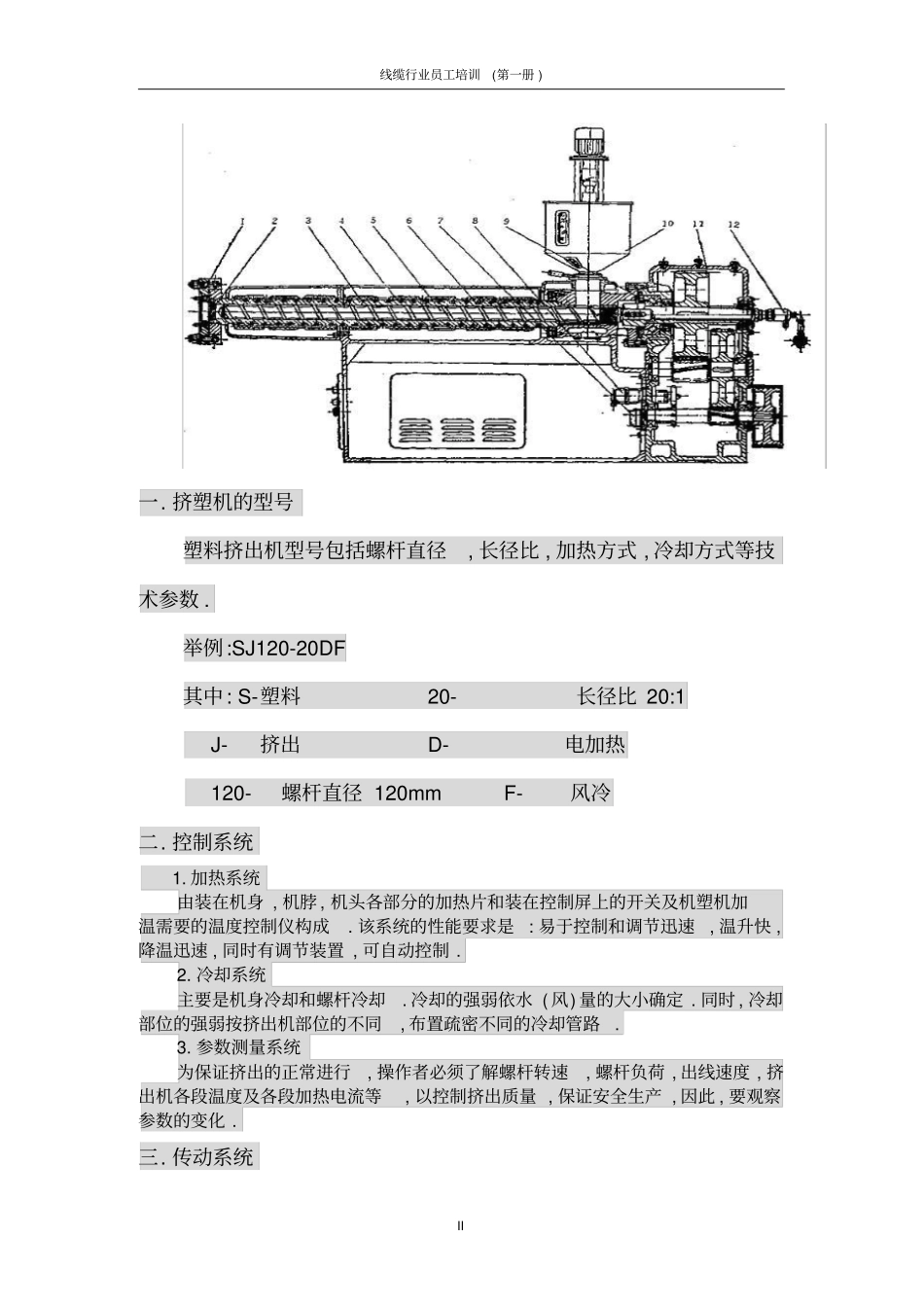

线缆行业员工培训(第一册 ) I 第一章挤塑机机组第一节挤塑机的组成挤塑机的组成放线装置 --- 牵引( 张紧轮 )----预加热 --- 主机--- 水槽--- 记米--- 干试机--- 牵引----收排线 1.放线部分 : 由放线架 , 升降装置 , 张力调节装置 , 拖轮等组成 . 2.主机部分 : 由主电机 , 齿轮箱 , 油泵, 机身, 控制屏 , 操作台组成 . 3.冷却部分 : 由水槽 , 拖轮上下水管等组成 . 4.收排线部分 : 由收排线架 , 升降装置 , 牵引装置 , 记米器 , 干试机等组成 . 5.其他: 有真空泵自动加料装置等组成. 第二节挤塑机的主机塑料挤塑机组的主机是指: 挤塑机以及挤塑机的控制系统, 传动系统和挤压成型系统 . 挤压成型系统是挤塑机的主体和核心. 如下图 : 线缆行业员工培训(第一册 ) II 一. 挤塑机的型号塑料挤出机型号包括螺杆直径, 长径比 , 加热方式 , 冷却方式等技术参数 . 举例:SJ120-20DF 其中: S-塑料 20-长径比 20:1 J-挤出 D-电加热 120-螺杆直径 120mm F-风冷二. 控制系统1. 加热系统由装在机身 , 机脖 , 机头各部分的加热片和装在控制屏上的开关及机塑机加温需要的温度控制仪构成. 该系统的性能要求是: 易于控制和调节迅速, 温升快 ,降温迅速 , 同时有调节装置 , 可自动控制 . 2. 冷却系统主要是机身冷却和螺杆冷却. 冷却的强弱依水 ( 风) 量的大小确定 . 同时 , 冷却部位的强弱按挤出机部位的不同, 布置疏密不同的冷却管路. 3. 参数测量系统为保证挤出的正常进行, 操作者必须了解螺杆转速, 螺杆负荷 , 出线速度 , 挤出机各段温度及各段加热电流等, 以控制挤出质量 , 保证安全生产 , 因此 , 要观察参数的变化 . 三. 传动系统线缆行业员工培训(第一册 ) III 1. 驱动系统 : 一般采用直流电机组 , 整流子电机及普通交流电机. 要求 : 低速启动, 能无级变速 , 有足够的功率 . 2. 变速装置由两部分组成a. 皮带传动机构b. 主机减速器—齿轮传动机构要求: 传动速比要准确恒定 .. 传动平稳 , 无噪音 , 无撞击 , 无震动 . 四. 挤压成型系统 1.加料装置 , 可分为 : a. 人工加料b. 自动加料 2. 挤压套筒 : 它是挤塑机的机膛 , 有内套筒和外套筒组成 , 共同接受电加热 , 在内外套筒间安置加热 , 内套筒与螺杆配合 , 实现对对塑料的粉碎 , 软化 , 熔融, 排气 ,压实 , 并输送...
