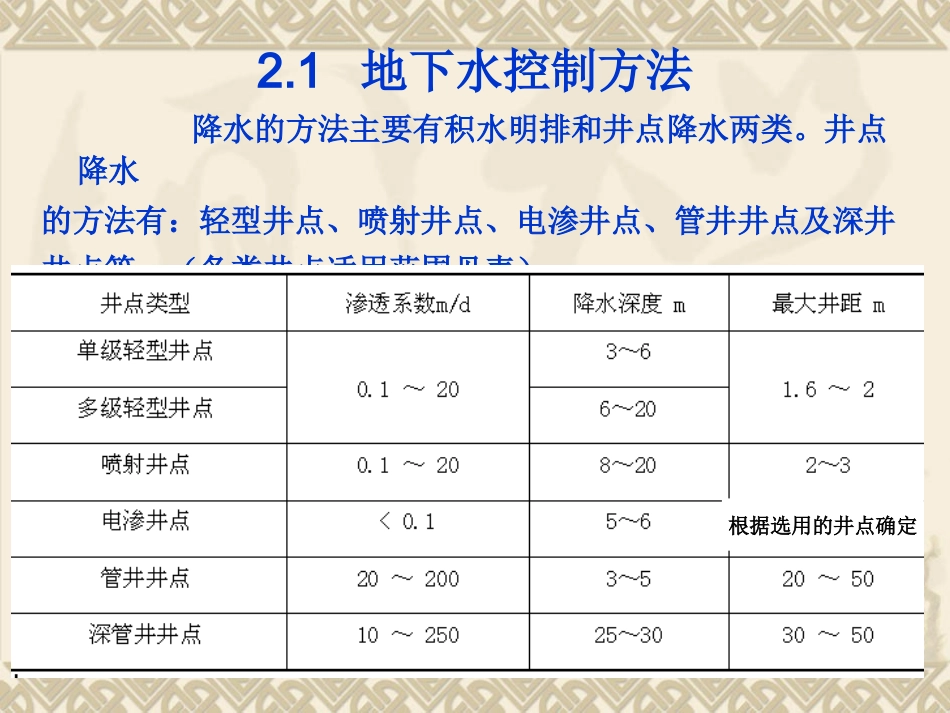

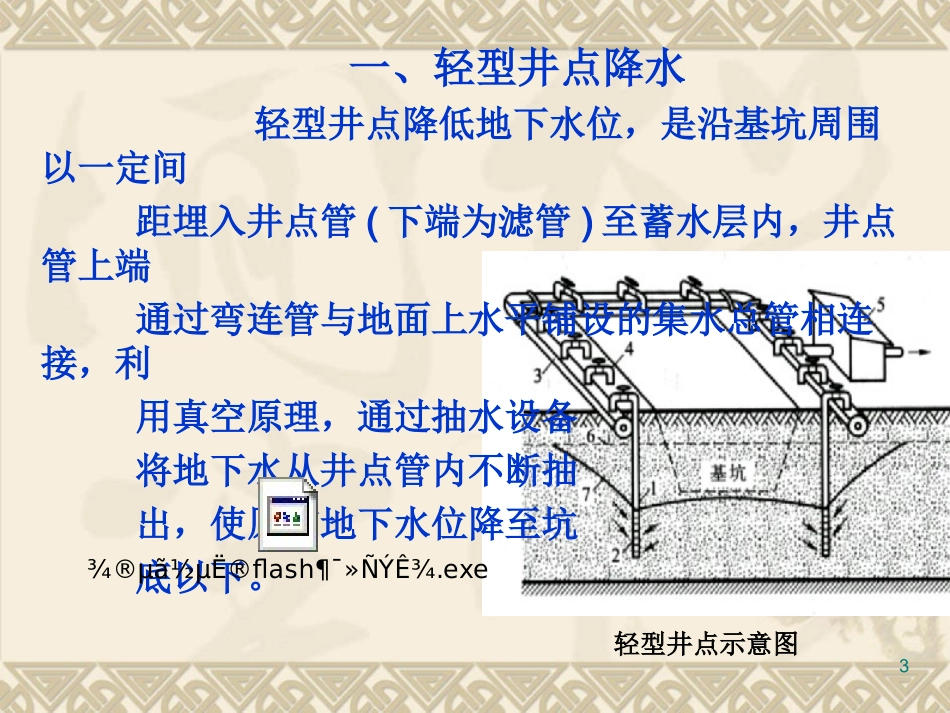

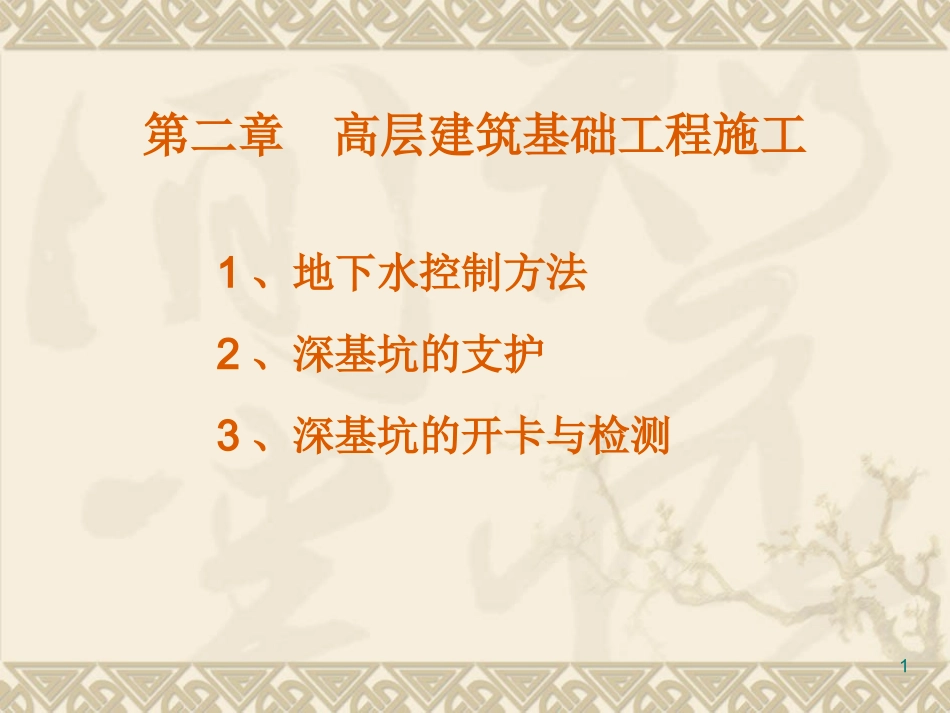

1第二章高层建筑基础工程施工1、地下水控制方法2、深基坑的支护3、深基坑的开卡与检测22.1地下水控制方法降水的方法主要有积水明排和井点降水两类。井点降水的方法有：轻型井点、喷射井点、电渗井点、管井井点及深井井点等（各类井点适用范围见表）根据选用的井点确定3轻型井点示意图一、轻型井点降水轻型井点降低地下水位，是沿基坑周围以一定间距埋入井点管(下端为滤管)至蓄水层内，井点管上端通过弯连管与地面上水平铺设的集水总管相连接，利用真空原理，通过抽水设备将地下水从井点管内不断抽出，使原有地下水位降至坑底以下。¾®µã½µË®flash¶¯»­ÑÝʾ.exe4直径50mm,长1.0～1.5米；管壁钻孔￠13-19mm；外包两层过滤网；1、轻型井点设备1）管路系统①井点管；直径50mm；长5～7米②滤管：③总管：直径100～127mm，每段长4米④弯连管：透明塑料管2）抽水设备：真空泵轻型井点示意图52、轻型井点布置☆根据基坑平面形状、尺寸、深度、土质；地下水位高低、流向、降水深度；1）平面布置：①单排布置：基坑宽度小于6米；降水深度不超过5米；布置在地下水上游一侧；两端延伸不小于基坑宽度（B）；6②双排布置----基坑宽度大于6米；降水深度不超过5米；两端延伸不小于基坑宽度；③环向排布置----基坑面积较大时；72）高程布置①一般不超过6米②井点管埋设深度：③考虑安全H应加1/2滤管长度★若计算出的H值大于井点管长度，达不到降水深度要求（用集水井排水法挖去一层土再布置井点系统或采用二级井点）iLhHHA183、轻型井点计算（1）水井分类：根据地下水压力分：根据井底是否到达不透水层1）无压完整井水井布置在地下水上部为透水层，地下水为无压水,井底到达不透水层承压井和无压井完整井与非完整井。92）无压非完整井地下水上部为透水层，地下水为无压水，井底未到达不透水层3）承压完整井虑管布置在两层不透水层之间地下水有压力，井底到达不透水层4）承压非完整井虑管布置在两层不透水层之间地下水有压力，井底未到达不透水层10水位降落曲线（2）涌水量计算1）无压完整井涌水量计算①单井涌水量计算②总涌水量计算（≠各单井之和）0lglg)2(366.1xRSSHKQrRhHKQlglg366.122H---含水层厚度；K---渗透系数R---抽水影响半径；r----水井半径S----水位降低值；x0---环状井点假想半径,F----井点系统包围的面积Fx011)(3.1,ls)(75.1,ls)(5.1,ls00lglg)2(366.1xRSSHKQH0---抽水影响深度H0≤H抽水影响深度H0（m）0.20.30.50.8H0注：S’为井点管内水位降低深度；l)(85.1,ls)/(,,lss2）无压非完整井涌水量计算12（3）井点管数量计算与井距确定1）确定井点管数量2）确定井点间距qQn1.1365KdlqnLD（Q--井点系统涌水量）（q--单根井点管最大出水量）（K—土层渗透系数）134、轻型井点施工与运行（1）施工顺序：挖沟槽敷设总管；冲孔沉设井点管，灌填砂滤料；弯联管连接总管、井点管；安装抽水设备；试抽；（2）井点管埋设方法1）设水法----在井点管的底端按冲水装置，冲水下沉井点管。2）冲孔法----水管冲水后在沉井点管。3）套管法----套管（150～200mm）→沉至要求深度→填砂→插入井点管（两管间填砂）→拔套管。14（3）施工要求：1）检查井点管透水性2）试抽，检察管路质量，在井点口0.5～1.0米范围用粘土填塞3）连续抽水，做好纪录4）对附近原有建筑物进行观测15【例1-1】某工程基坑开挖（如图）,坑底平面尺寸为30m×15m,天然地面标高为-0.300,基坑底标高为-4.500m,基坑边坡坡度为1：0.5；土质为:地面至–1.800m为杂填土,-1.800～-7.200m为细砂层,细砂层以下为不透水层；地下水位标高为-1.000m,细砂层渗透系数K=18m/d,采用轻型井点降低地下水位。求:(1)轻型井点系统的布置；(2)计算涌水量、井点管数量和间距16（二）喷射井点1、工作原理：1）高压水井内、外管间的空间经杨水器测孔流向喷嘴；2）经喷嘴高速流入混合室，该室压力下降，形成真空；3）地下水被吸入混合室；4）由于截面扩大水流速度减小，使水压力上升，水经内管上升经总管排出喷嘴混合室172、适用范围：1）降水深度6米以上2）渗透系数3～50m/d的砂土；0.1～3m/d的粘土...
