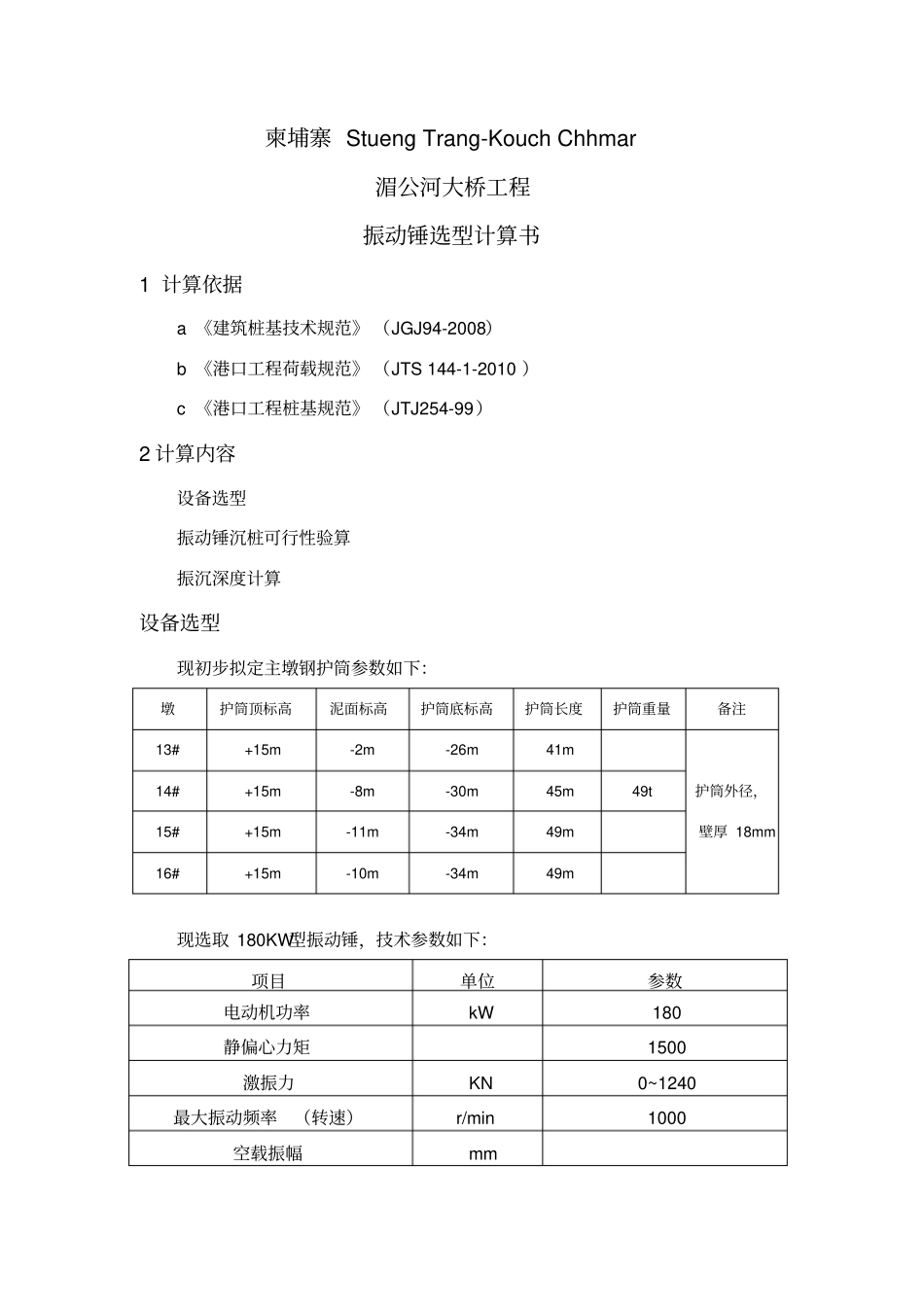

柬埔寨 Stueng Trang-Kouch Chhmar 湄公河大桥工程振动锤选型计算书1 计算依据a 《建筑桩基技术规范》 （JGJ94-2008）b 《港口工程荷载规范》 （JTS 144-1-2010 ）c 《港口工程桩基规范》 （JTJ254-99）2 计算内容设备选型振动锤沉桩可行性验算振沉深度计算设备选型现初步拟定主墩钢护筒参数如下：墩护筒顶标高泥面标高护筒底标高护筒长度护筒重量备注13#+15m-2m-26m41m护筒外径，壁厚 18mm14#+15m-8m-30m45m49t15#+15m-11m-34m49m16#+15m-10m-34m49m现选取 180KW型振动锤，技术参数如下：项目单位参数电动机功率kW180静偏心力矩1500激振力KN0~1240最大振动频率（转速）r/min1000空载振幅mm空载加速度g11允许拔桩力t60振动质量kg13320所选振动锤需满足以下三个基本条件，方可沉桩成功：1、振动锤的激振力Fmax大于被振构件与土的动侧摩阻力Qst ；2、振动系统的工作振幅A 大于振沉到要求深度所需的最小振幅；3、振动系统的总质量Q0大于振沉构件的动端阻力R。振动锤沉桩可行性验算激振力验算根据日本经验公式，振动锤沉桩所需满足的条件如下：Fmax≥Qst=μ Qsμ =μmin+（1- μmin）e-β η式中η 为振动加速度比根据经验推荐：砂质土：μmin=，淤泥质黏土：μmin=，黏土：μmin=，钢材的β 值为。根据 DZJ180型振动锤技术参数，可计算μ =μmin+（1- μmin）e-β η =按照 15#墩最长钢护筒计算动侧摩阻力值为则 Qst =*** （35*+40*+45*+50* ）=＜Fmax=1240KN结论： 180KW振动锤激振力满足振动沉桩要求。振幅验算当激振器振幅很小时， 沉入并不发生， 只有当振幅超过某一定值时，才可实现沉桩，这一A0 称为起始振幅。在水下的砂质土壤中，起始振幅达到2mm可以实现振沉。工作振幅 A=偏心力矩 / 振动质量 =1500*103/*104=＞A0=2mm结论： 180KW振动锤工作振幅满足振动沉桩要求。动端阻力验算振动锤系统的总重量Q0需大于振沉构件的动端阻力R钢护筒外径，端部设置加强抱箍，管体及抱箍厚度均为18mm。则护筒端部横截面积为**= ㎡动端阻力为R=**200=振动锤系统总质量Q0=11t=110KN＞R=结论： 180KW振动锤动端阻力小于振动系统质量，满足振动沉桩要求。综上所述， 13~16#墩钢护筒长度分别为41m、45m、49m、49m，即承台底以下长度较原图纸减少5m，选用 180KW振动锤情况下，可满足施工需要，将钢护筒振沉到位。沉桩深度计算以 15#墩为例计算。以激振力计算振沉深度15#墩地质资料如下：岩土名称层底标高（m）层底...
