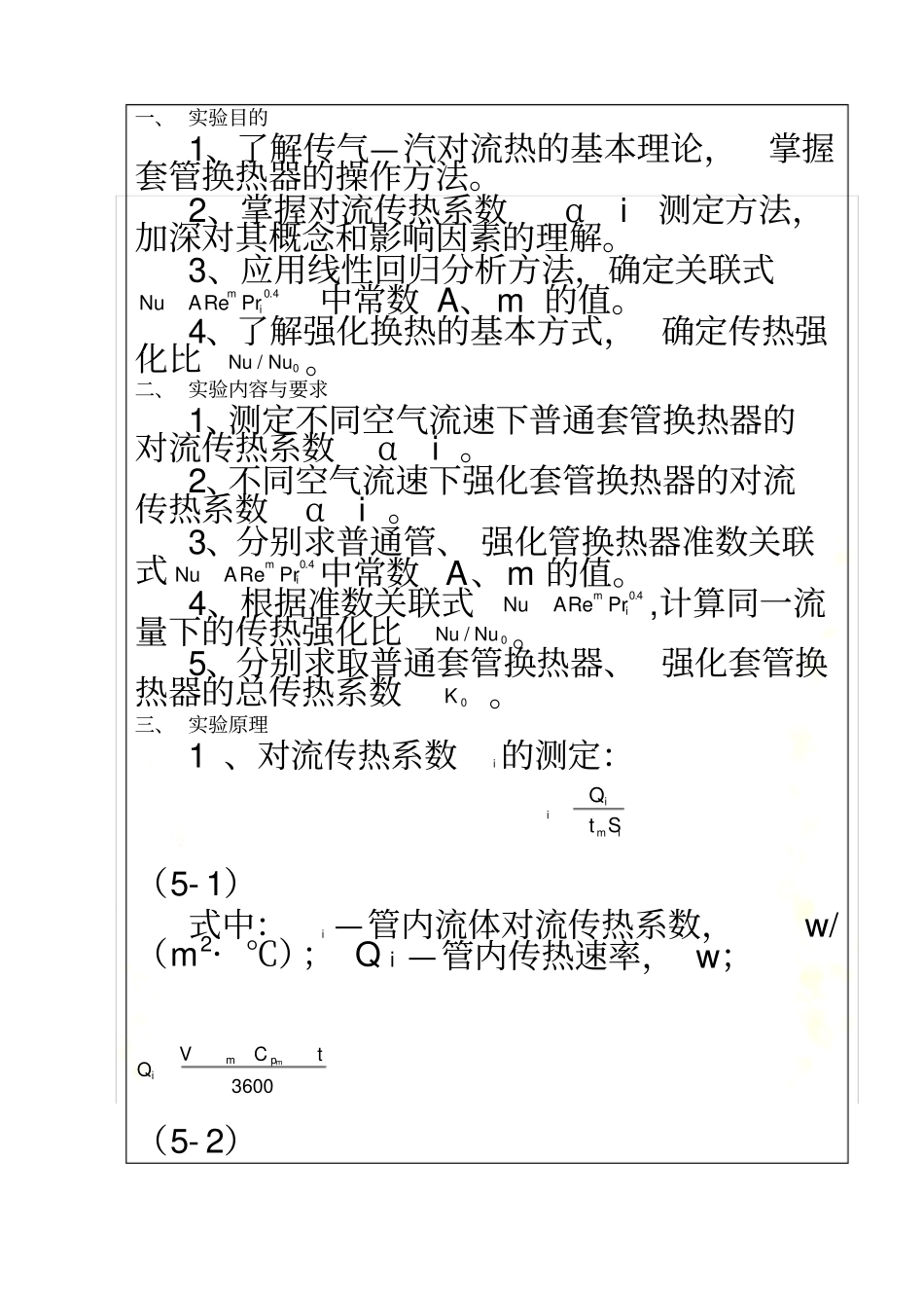

换热器传热系数测定汇总化工实验报告姓名：学号：报告成绩：课程名称化 工 原 理 实验实验名称换热器传热系数的测定实验班级名称组长同组者指导教师实验日期教师对报告的校正意见一、 实验目的1、了解传气—汽对流热的基本理论，掌握套管换热器的操作方法。2、掌握对流传热系数αi 测定方法，加深对其概念和影响因素的理解。3、应用线性回归分析方法，确定关联式4.0PrReimANu中常数 A、m 的值。4、了解强化换热的基本方式， 确定传热强化比0/ NuNu。二、 实验内容与要求1、测定不同空气流速下普通套管换热器的对流传热系数αi 。2、不同空气流速下强化套管换热器的对流传热系数αi 。3、分别求普通管、 强化管换热器准数关联式4.0PrReimANu中常数 A、m 的值。4、根据准数关联式4.0PrReimANu,计算同一流量下的传热强化比0/ NuNu。5、分别求取普通套管换热器、 强化套管换热器的总传热系数0K。三、 实验原理1 、对流传热系数i 的测定：imiiStQ（5- 1）式中：i —管内流体对流传热系数，w/（m2· ℃）； Q i —管内传热速率， w；3600tCVQmpmi（5- 2）式中： V —空气流过测量段上平均体积，m3/h ；mP—测量段上空气的平均密度，kg/m ；iS —管内传热面积， m；1 页RePr4.0NumCp —测量段上空气的平均比热，J/（kg.g）；mt —管内流体空气与管内壁面的平均温度差，℃。2121mlnttTtTtTtTSSww（5- 3）当 2>1t / 2t>0.5 时，可简化为221ttTtWm（5- 4）式中：1t ，2t —冷流体（空气）的入口、出口温度，℃；Tw— 壁面平均温度，℃。2、对流传热系数准数关联式的实验确定：流体在管内作强制对流时，处于被加热状态，准数关联式的形式为：nimiANuPrRe（5- 5）其中，传热 准数：iiiidNu（5-6）雷诺准数：iiiiiudRe（5- 7）其中： u-测量段上空气的平均流速：3600FVu（5- 8）普朗特准数：iipiicPr2 页将强化套管换热器求得的Re、Pr 数值分别带入强化管和普通管换热器所得的准关联式中，可以得到 Nu 及 Nu0,强化比 =0/ NuNu。 5、换热器总传热系数0K 的确定 ：试验中若忽略换热器的热损失，在稳态传热过程中，空气升温获得的热量与对流传递热量及换热器的总传热量均相等，则以外表面为基准的总传热系数：00StQKmi（5- 11）式中 S0- 传热 管外表面传热面积 ，m2 。因为本实验中 α i<<α 0 (α i、α0分别为管内，外壁传热系数 ) ，故传热管内的对流传热系数α i≈冷热流体间的总...
