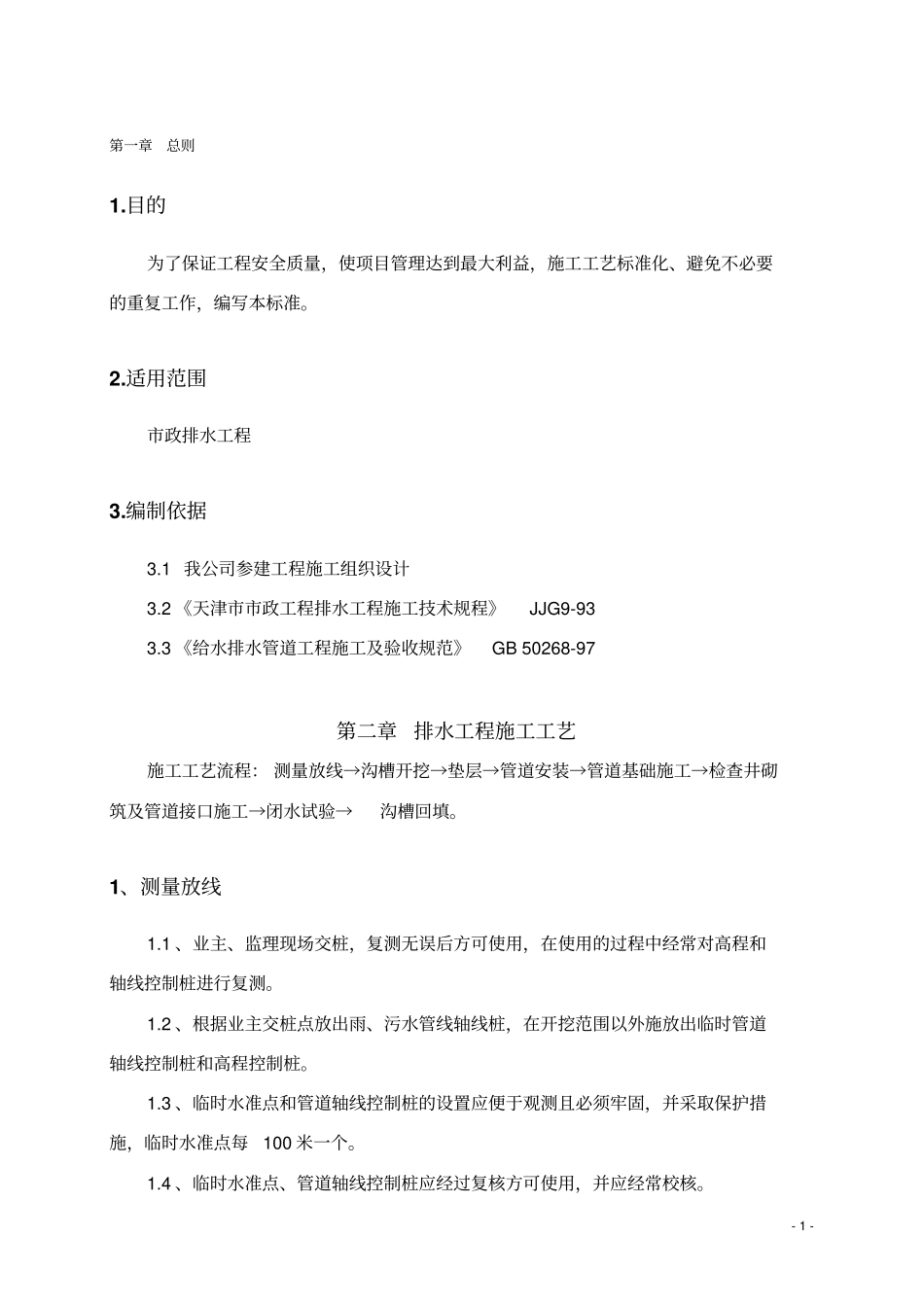

- 1 - 第一章总则1.目的为了保证工程安全质量，使项目管理达到最大利益，施工工艺标准化、避免不必要的重复工作，编写本标准。2.适用范围市政排水工程3.编制依据3.1 我公司参建工程施工组织设计3.2 《天津市市政工程排水工程施工技术规程》JJG9-93 3.3 《给水排水管道工程施工及验收规范》GB 50268-97 第二章排水工程施工工艺施工工艺流程： 测量放线→沟槽开挖→垫层→管道安装→管道基础施工→检查井砌筑及管道接口施工→闭水试验→沟槽回填。1、测量放线1.1 、业主、监理现场交桩，复测无误后方可使用，在使用的过程中经常对高程和轴线控制桩进行复测。1.2 、根据业主交桩点放出雨、污水管线轴线桩，在开挖范围以外施放出临时管道轴线控制桩和高程控制桩。1.3 、临时水准点和管道轴线控制桩的设置应便于观测且必须牢固，并采取保护措施，临时水准点每100 米一个。1.4 、临时水准点、管道轴线控制桩应经过复核方可使用，并应经常校核。- 2 - 2、沟槽施工2.1 依据图纸设计要求，开工前对污、雨水管线的定位情况复测无误后方可施工。若有误，及时查找原因，及时纠正。2.2 沟槽开挖根据沟槽开挖的深度及底部宽度，同时根据图纸要求进行放坡或支挡开挖沟槽。采用机械开挖人工配合施工，机械开挖后，留20 ㎝厚土层人工开挖、人工清理槽底。2.2.1 详细了解开挖低端的土壤性质及地下水位情况后，可结合管径大小、埋管深度、施工季节、地下构筑物情况、 施工现场及沟槽附近地上、 地下构筑物的位置等因素，来选择开挖方法，合理确定沟槽开挖断面。常采用的沟槽断面形式有直槽、梯形槽、混合槽等；当有两条或多条管道共同埋设时，还需采用联合槽。2.2.2 直槽即沟槽的边坡基本为直坡，一般情况下，开挖断面的边坡小于0.05 ，直槽断面常用于工期短、深度浅的小管径工程，如地下水位低于槽底，且直槽深度不超过1.5m。2.2.3 梯形槽槽帮具有一定坡度的开挖断面，开挖断面槽帮放坡，不用支撑。槽底如在地下水位以上。目前多采用人工降低水位的施工方法，减少支撑。采用此种打开槽断面，在土质好（如粘土、亚粘土）时虽然槽底在地下水以下也可以在槽底挖成排水沟和水窝子，进行表面排水，保证其槽帮土壤稳定。大开槽断面是应用较多的一种形式，尤其适用于机械开挖的施工方法。2.2.4 混合槽即由直槽与大开梯脱槽组合而成的多层开挖断面，较深的沟槽宜采用此种混合槽分层开挖断面。混合槽一般多用于深槽施工。采取混合槽施工时上部槽尽...
