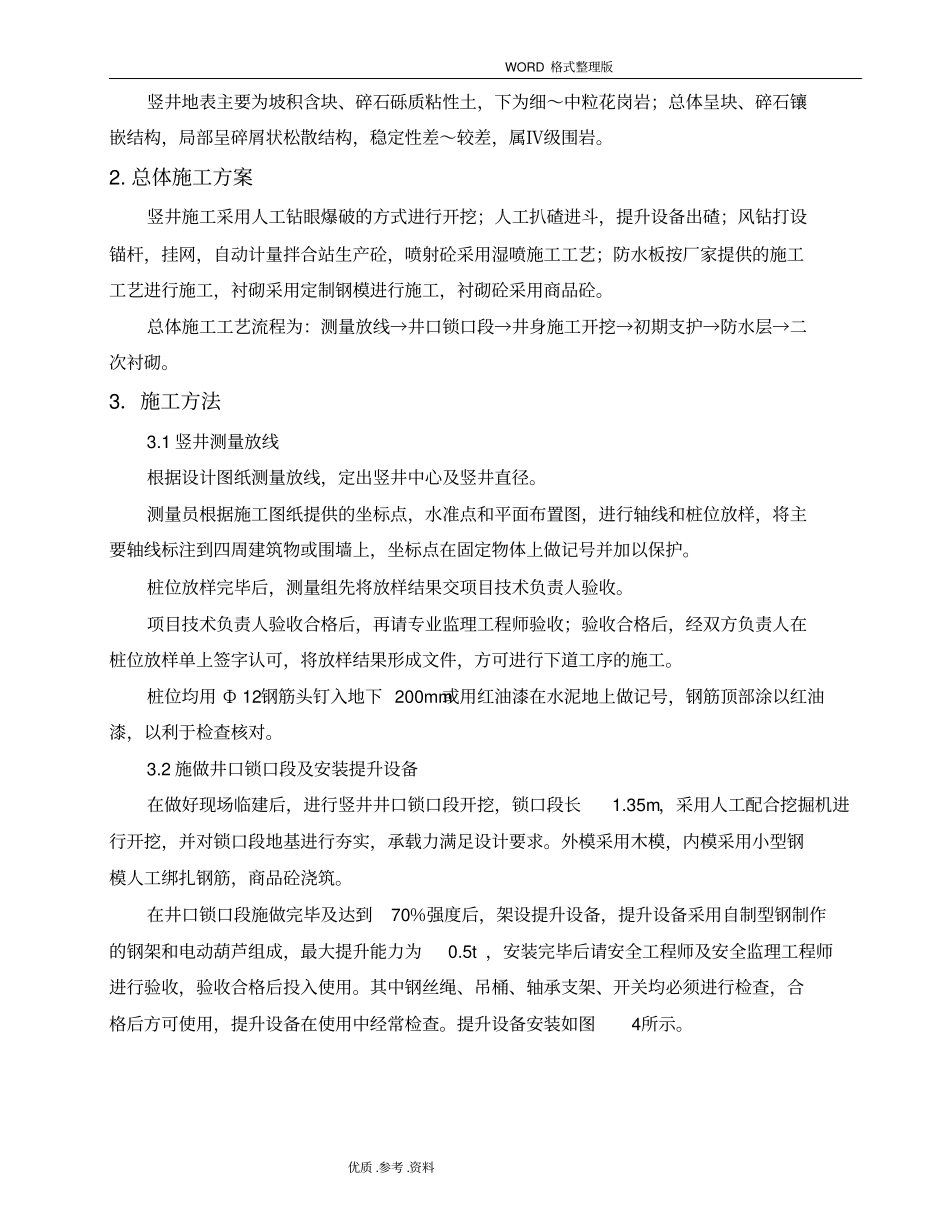

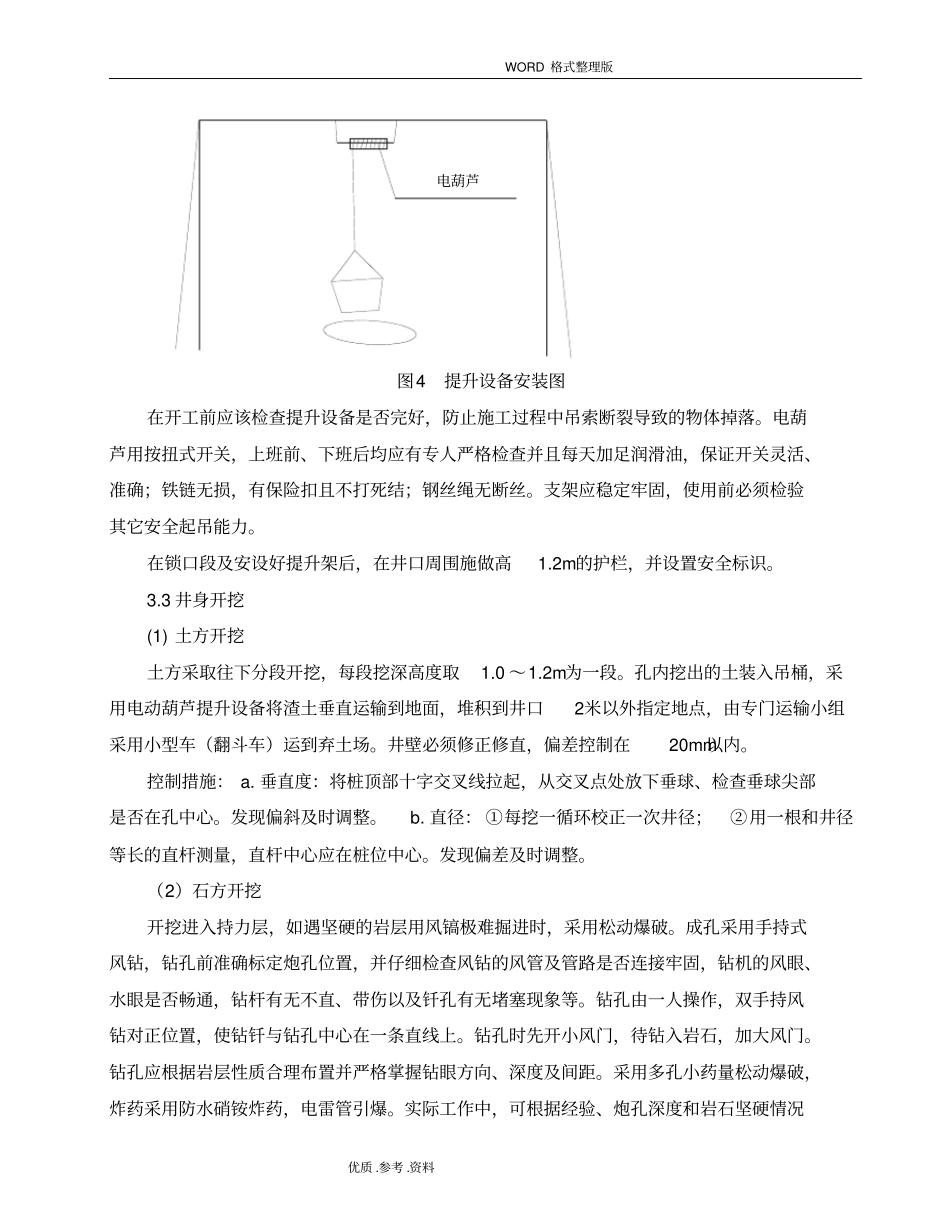

WORD 格式整理版优质 .参考 .资料排水竖井施工组织设计1. 工程概况排水竖井中心里程 YK8+191.5，竖井设计直径 2m，深35.35m，为永久性排水竖井。其中加强衬砌段 23m，普通衬砌段 11m，井口锁口段 1.35m。加强衬砌段设计情况： 1.5m长φ 22砂浆锚杆间距 100×100cm；C20喷射砼厚 10cm；φ 6.5 钢筋网，网格间距 25×25cm；C20模筑衬砌砼厚 30cm。普通衬砌段设计情况： C20喷射砼厚 8cm；φ 6.5 钢筋网，网格间距 25×25cm；C20模筑衬砌砼厚 25cm。各型衬砌段设计情况见图1、图2、图 3 图1 普通衬砌段设计图图2 加强衬砌段设计图图3 竖井纵断面图WORD 格式整理版优质 .参考 .资料竖井地表主要为坡积含块、碎石砾质粘性土，下为细～中粒花岗岩；总体呈块、碎石镶嵌结构，局部呈碎屑状松散结构，稳定性差～较差，属Ⅳ级围岩。2. 总体施工方案竖井施工采用人工钻眼爆破的方式进行开挖；人工扒碴进斗，提升设备出碴；风钻打设锚杆，挂网，自动计量拌合站生产砼，喷射砼采用湿喷施工工艺；防水板按厂家提供的施工工艺进行施工，衬砌采用定制钢模进行施工，衬砌砼采用商品砼。总体施工工艺流程为：测量放线→井口锁口段→井身施工开挖→初期支护→防水层→二次衬砌。3．施工方法3.1 竖井测量放线根据设计图纸测量放线，定出竖井中心及竖井直径。测量员根据施工图纸提供的坐标点，水准点和平面布置图，进行轴线和桩位放样，将主要轴线标注到四周建筑物或围墙上，坐标点在固定物体上做记号并加以保护。桩位放样完毕后，测量组先将放样结果交项目技术负责人验收。项目技术负责人验收合格后，再请专业监理工程师验收；验收合格后，经双方负责人在桩位放样单上签字认可，将放样结果形成文件，方可进行下道工序的施工。桩位均用 Ф 12钢筋头钉入地下 200mm或用红油漆在水泥地上做记号，钢筋顶部涂以红油漆，以利于检查核对。3.2 施做井口锁口段及安装提升设备在做好现场临建后，进行竖井井口锁口段开挖，锁口段长1.35m，采用人工配合挖掘机进行开挖，并对锁口段地基进行夯实，承载力满足设计要求。外模采用木模，内模采用小型钢模人工绑扎钢筋，商品砼浇筑。在井口锁口段施做完毕及达到70％强度后，架设提升设备，提升设备采用自制型钢制作的钢架和电动葫芦组成，最大提升能力为0.5t ，安装完毕后请安全工程师及安全监理工程师进行验收，验收合格后投入使用。其中钢丝绳、吊桶、轴承支架、开关均必须进行检查，合格后方可...
