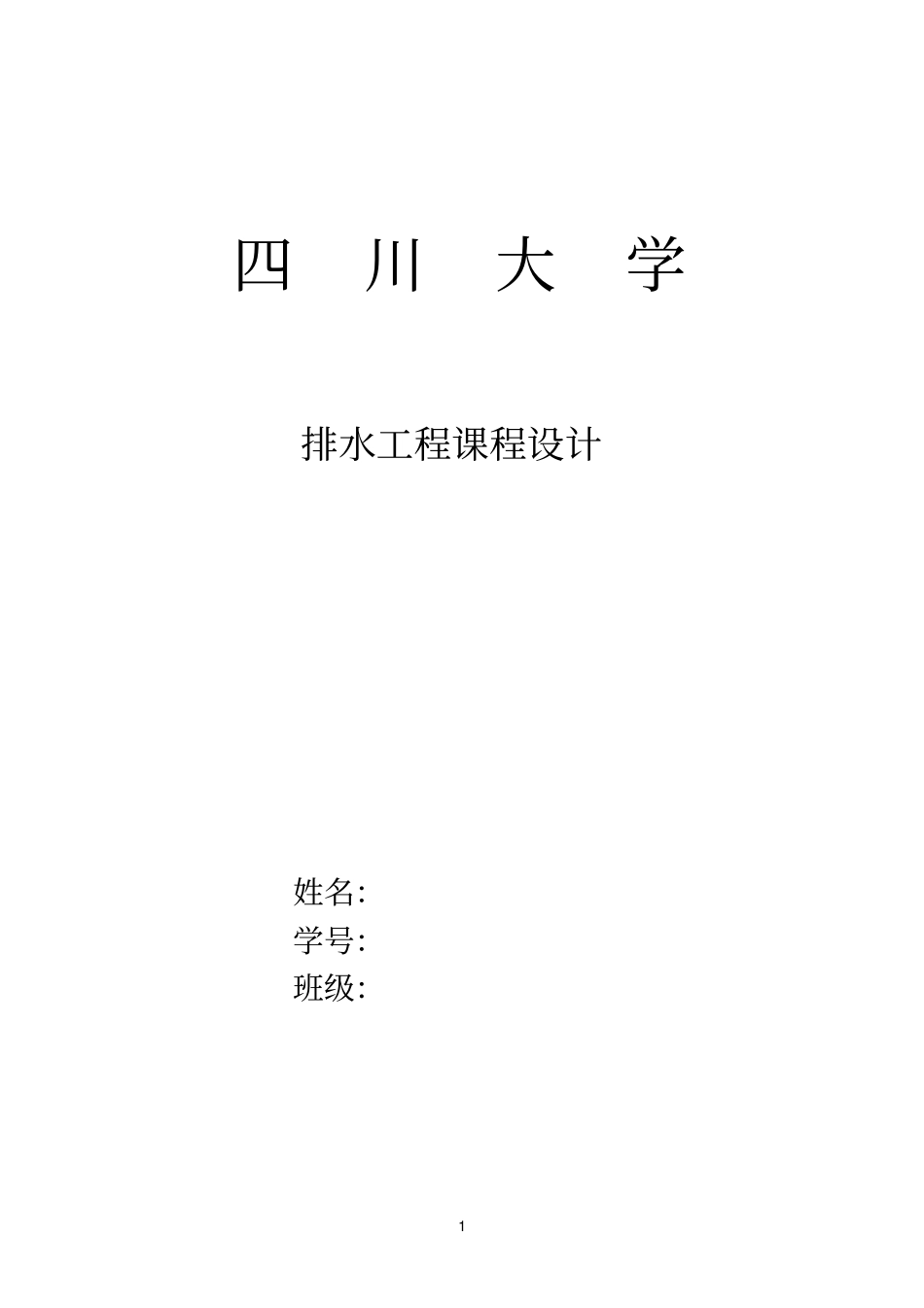

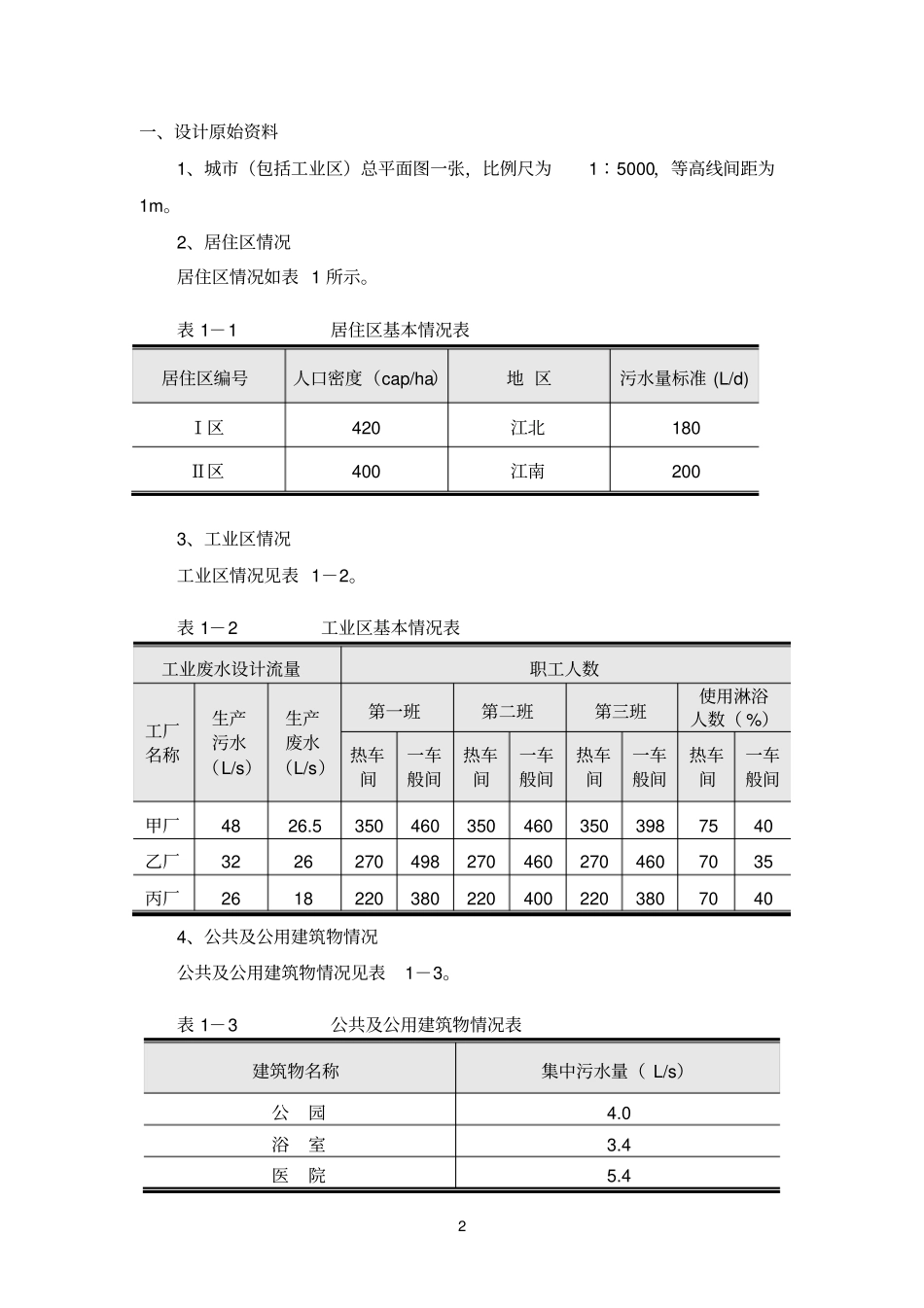

1 四川大学排水工程课程设计姓名：学号：班级：2 一、设计原始资料1、城市（包括工业区）总平面图一张，比例尺为1∶5000，等高线间距为1m。2、居住区情况居住区情况如表 1 所示。表 1－1 居住区基本情况表居住区编号人口密度（cap/ha）地 区污水量标准 (L/d) Ⅰ区420 江北180 Ⅱ区400 江南200 3、工业区情况工业区情况见表 1－2。表 1－2 工业区基本情况表工业废水设计流量职工人数工厂名称生产污水（L/s）生产废水（L/s）第一班第二班第三班使用淋浴人数（ %）热车间一车般间热车间一车般间热车间一车般间热车间一车般间甲厂48 26.5 350 460 350 460 350 398 75 40 乙厂32 26 270 498 270 460 270 460 70 35 丙厂26 18 220 380 220 400 220 380 70 40 4、公共及公用建筑物情况公共及公用建筑物情况见表1－3。表 1－3 公共及公用建筑物情况表建筑物名称集中污水量（ L/s）公园4.0 浴室3.4 医院5.4 3 电影院、旅馆2.6 火车站5.0 5、城市位于我国的西南地区；可不考虑冰冻情况。6、土壤为粘土；不考虑地下水的影响。7、在公路桥 2 处，河流二十年一遇最高洪水位为180.15m，最低水位 170.50m，常水位 176.50m。8、雨量资料⑴ 暴雨强度公式58.0916tgp5910161383q).().(.⑵ 地面种类地面种类及所占比例见表1－4。表 1－4 地面种类及所占比例表屋面(%) 混凝土路面 (%) 碎石路面 (%) 绿地 (%) 非铺砌土地面 (%) 35 16 12 15 22 二、排水管网设计方案比较1、分流制当生活污水、 工业废水和雨水用两个或两个以上排水管去排除时，称为分流制排水系统。 其中排除生活污水， 工业废水的系统称为污水排水系统；排除雨水的系统称为雨水排水系统。根据排除雨水的方式不同， 又分为完全分流制、 不完全分流制和截流式分流制。完全分流制排水系统分设污水和雨水两个管渠系统，前者汇集生活污水、 工业废水，送至处理厂， 经处理后排放或加以利用。 后者通过各种排水设施汇集城市内的雨水和部分工业废水（较洁净） ，就近排入水体。但初期雨水未经处理直接排放到水体，对水体污染严重。近年来，国内外对雨水径流的水质调查发现，雨水径流特别是初降雨水径流对水体的污染相当严重，因此提出对雨水径流也要严格控制的截流式分流制排水系统。截流式分流制既有污水排水系统，又有雨水排水系统，与完全分流制的不同之处是在于它具有把初期雨水引入污水管道的特殊设施，称雨水截流...
