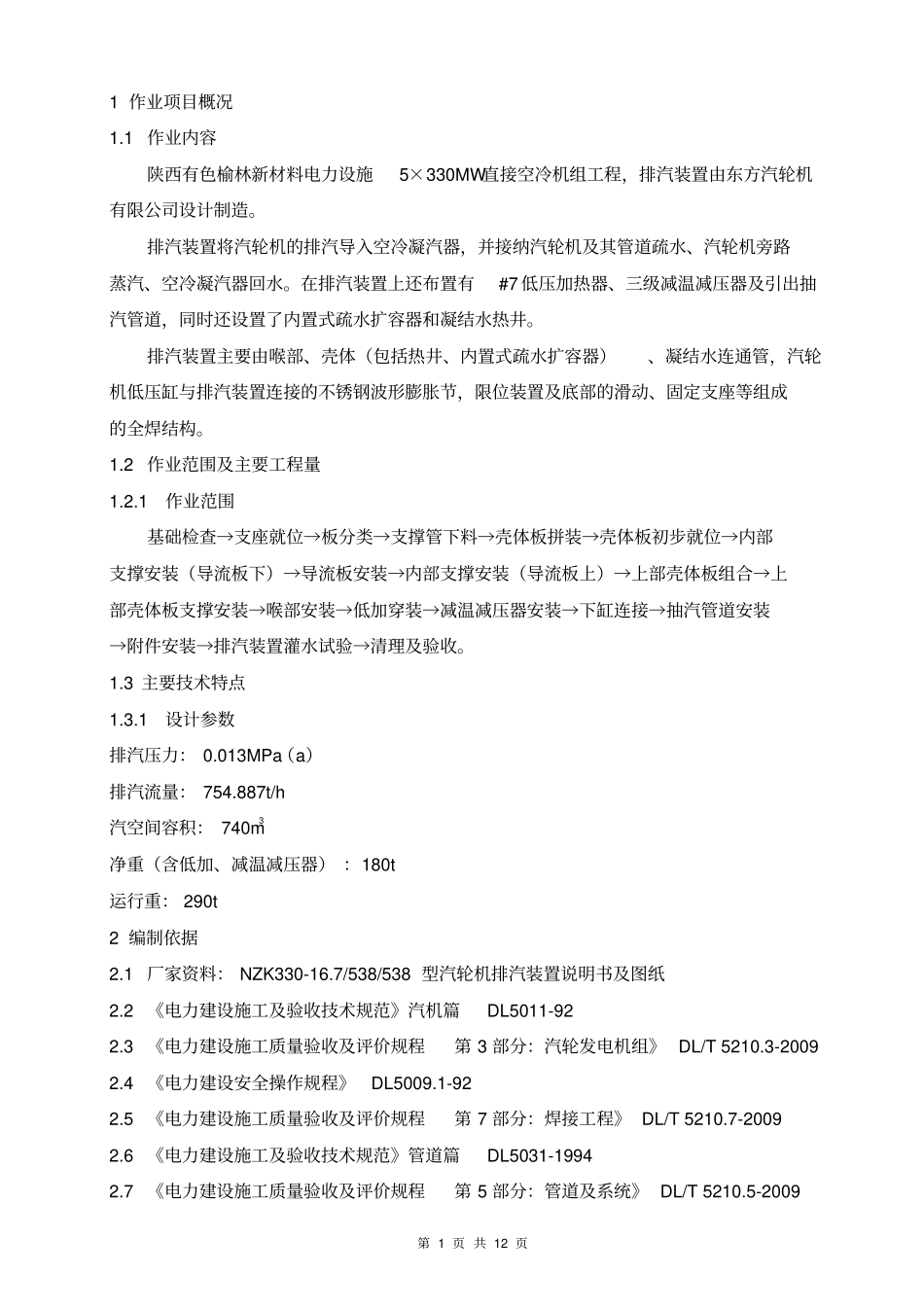

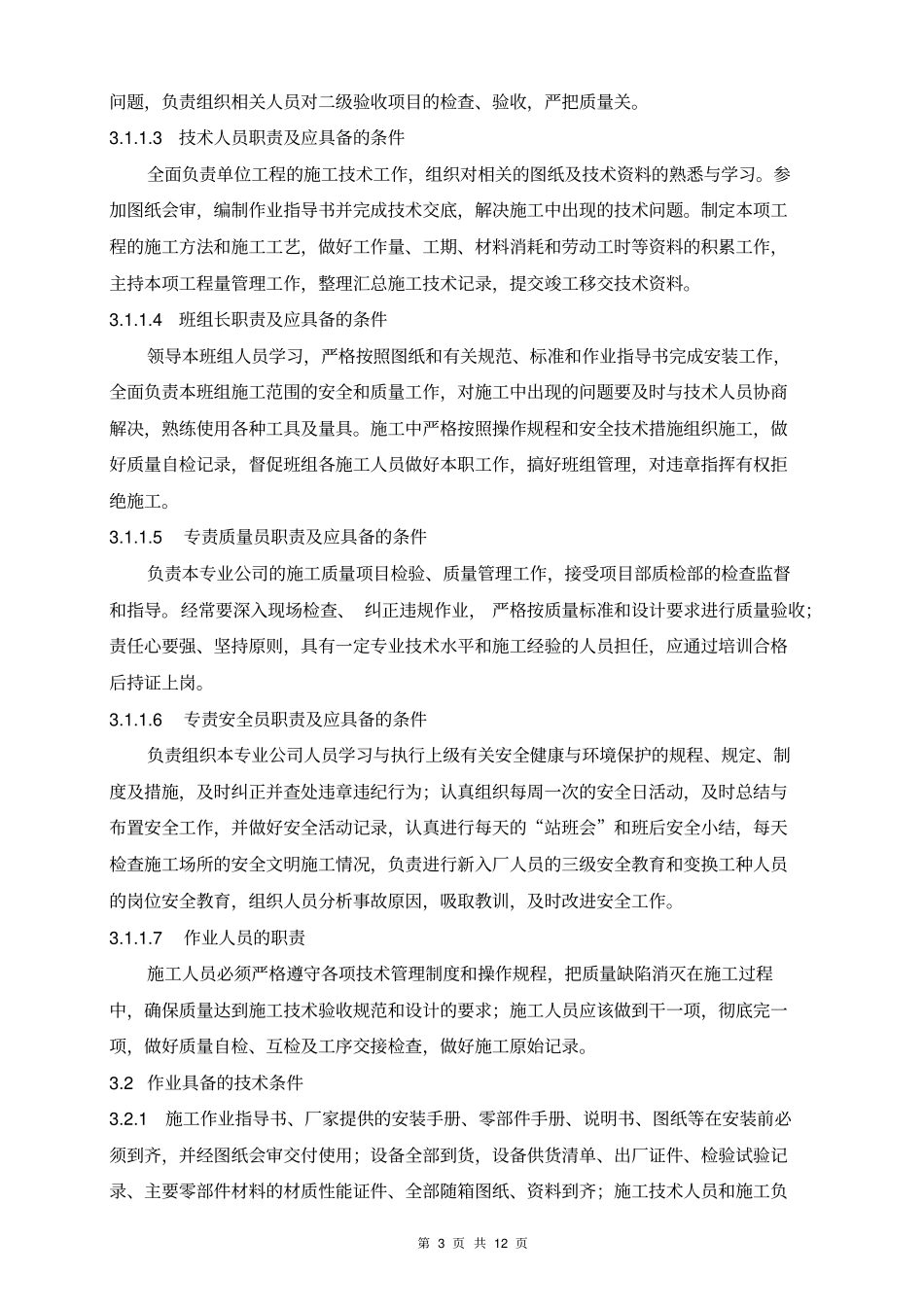

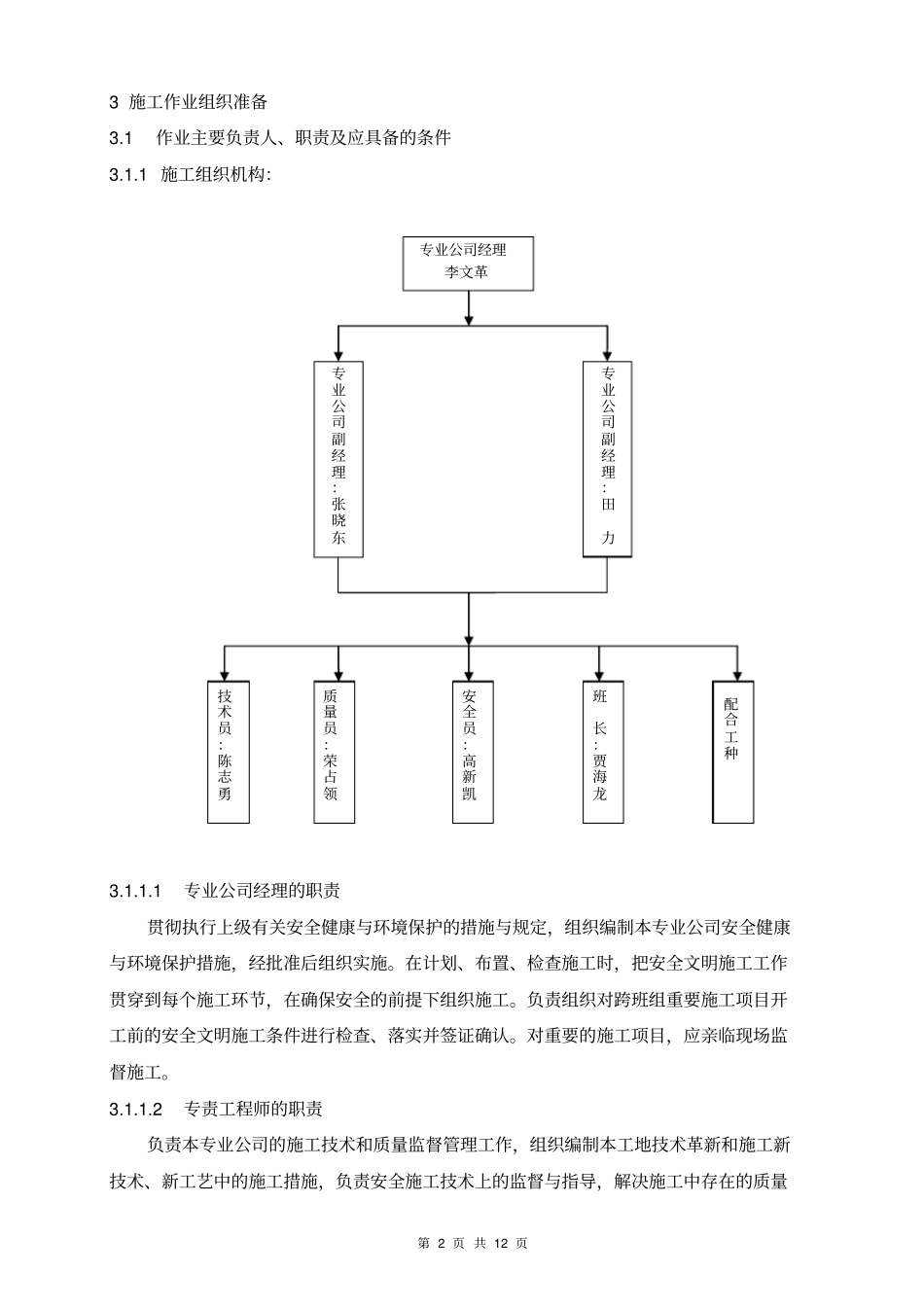

第 1 页 共 12 页1 作业项目概况1.1 作业内容陕西有色榆林新材料电力设施5×330MW直接空冷机组工程，排汽装置由东方汽轮机有限公司设计制造。排汽装置将汽轮机的排汽导入空冷凝汽器，并接纳汽轮机及其管道疏水、汽轮机旁路蒸汽、空冷凝汽器回水。在排汽装置上还布置有#7 低压加热器、三级减温减压器及引出抽汽管道，同时还设置了内置式疏水扩容器和凝结水热井。排汽装置主要由喉部、壳体（包括热井、内置式疏水扩容器）、凝结水连通管，汽轮机低压缸与排汽装置连接的不锈钢波形膨胀节，限位装置及底部的滑动、固定支座等组成的全焊结构。1.2 作业范围及主要工程量1.2.1 作业范围基础检查→支座就位→板分类→支撑管下料→壳体板拼装→壳体板初步就位→内部支撑安装（导流板下）→导流板安装→内部支撑安装（导流板上）→上部壳体板组合→上部壳体板支撑安装→喉部安装→低加穿装→减温减压器安装→下缸连接→抽汽管道安装→附件安装→排汽装置灌水试验→清理及验收。1.3 主要技术特点1.3.1 设计参数排汽压力： 0.013MPa（a）排汽流量： 754.887t/h 汽空间容积： 740m3 净重（含低加、减温减压器） ：180t 运行重： 290t 2 编制依据2.1 厂家资料： NZK330-16.7/538/538 型汽轮机排汽装置说明书及图纸2.2 《电力建设施工及验收技术规范》汽机篇DL5011-92 2.3 《电力建设施工质量验收及评价规程第 3 部分：汽轮发电机组》 DL/T 5210.3-2009 2.4 《电力建设安全操作规程》DL5009.1-92 2.5 《电力建设施工质量验收及评价规程第 7 部分：焊接工程》 DL/T 5210.7-2009 2.6 《电力建设施工及验收技术规范》管道篇DL5031-1994 2.7 《电力建设施工质量验收及评价规程第 5 部分：管道及系统》 DL/T 5210.5-2009 第 2 页 共 12 页3 施工作业组织准备3.1 作业主要负责人、职责及应具备的条件3.1.1 施工组织机构：3.1.1.1 专业公司经理的职责贯彻执行上级有关安全健康与环境保护的措施与规定，组织编制本专业公司安全健康与环境保护措施，经批准后组织实施。在计划、布置、检查施工时，把安全文明施工工作贯穿到每个施工环节，在确保安全的前提下组织施工。负责组织对跨班组重要施工项目开工前的安全文明施工条件进行检查、落实并签证确认。对重要的施工项目，应亲临现场监督施工。3.1.1.2 专责工程师的职责负责本专业公司的施工技术和质量监督管理工作，组织编制本工地技术革新和施工新技术、新工艺...
