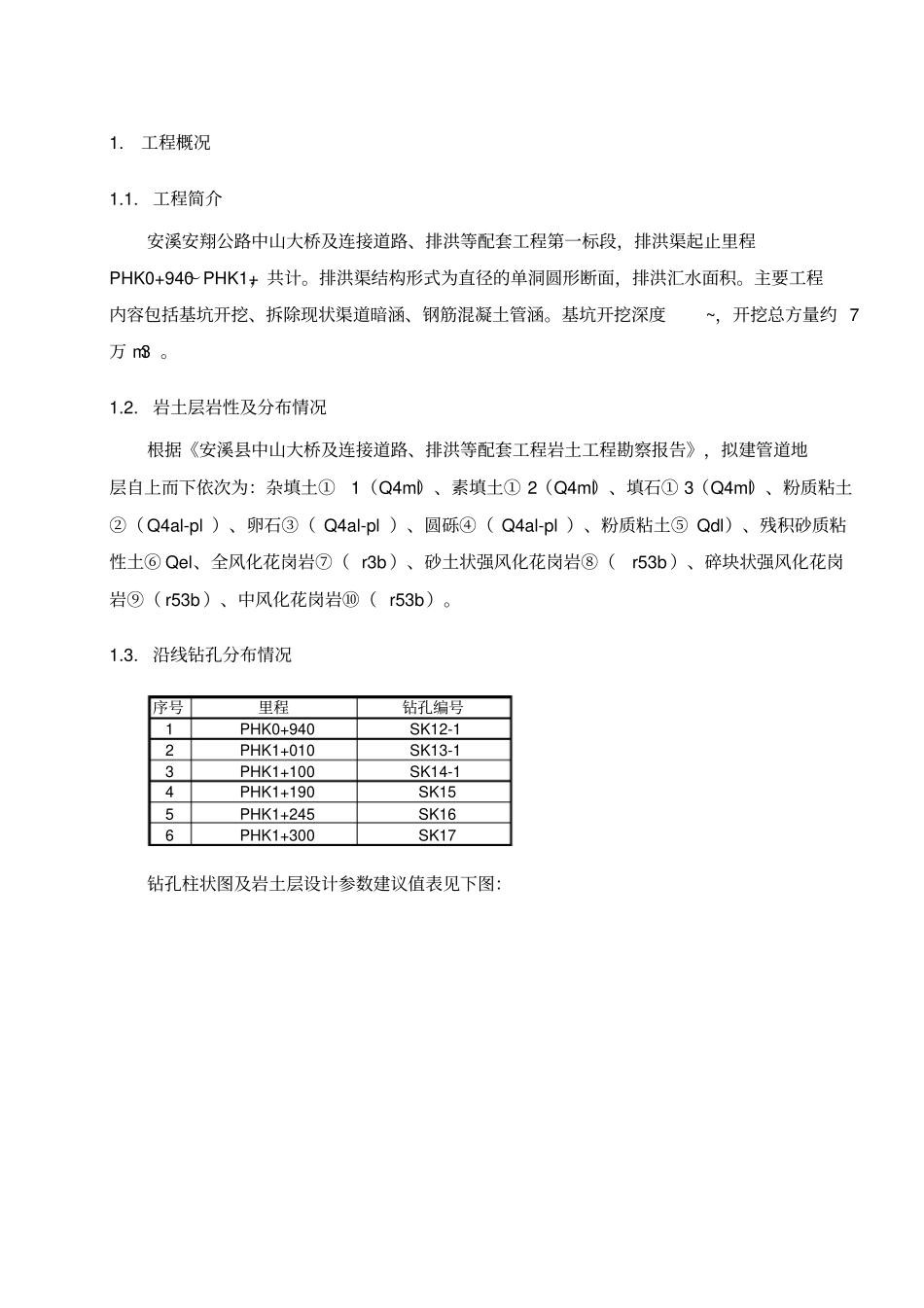

1.工程概况1.1.工程简介安溪安翔公路中山大桥及连接道路、排洪等配套工程第一标段，排洪渠起止里程PHK0+940～PHK1+，共计。排洪渠结构形式为直径的单洞圆形断面，排洪汇水面积。主要工程内容包括基坑开挖、拆除现状渠道暗涵、钢筋混凝土管涵。基坑开挖深度~，开挖总方量约 7万 m3 。1.2.岩土层岩性及分布情况根据《安溪县中山大桥及连接道路、排洪等配套工程岩土工程勘察报告》，拟建管道地层自上而下依次为：杂填土①1（Q4ml）、素填土① 2（Q4ml）、填石① 3（Q4ml）、粉质粘土②（ Q4al-pl ）、卵石③（ Q4al-pl ）、圆砾④（ Q4al-pl ）、粉质粘土⑤ Qdl）、残积砂质粘性土⑥ Qel、全风化花岗岩⑦（ r3b ）、砂土状强风化花岗岩⑧（r53b ）、碎块状强风化花岗岩⑨（ r53b ）、中风化花岗岩⑩（ r53b）。1.3.沿线钻孔分布情况序号里程钻孔编号1PHK0+940SK12-12PHK1+010SK13-13PHK1+100SK14-14PHK1+190SK155PHK1+245SK166PHK1+300SK17钻孔柱状图及岩土层设计参数建议值表见下图：2.编制依据2.1.参考资料《建筑施工计算手册》江正荣编著《实用土木工程手册》第三版杨文渊 编著《地基与基础》第三版《土力学》等相关文献进行编制。《安溪县安翔公路中山大桥及连接道路、排洪等配套工程施工设计图》《安溪县中山大桥及连接道路、排洪等配套工程岩土工程勘察报告》计算土坡稳定性采用圆弧条分法进行分析计算，由于该计算过程是大量的重复计算，故本计算书只列出相应的计算公式和计算结果，省略了重复计算过程。本计算书采用瑞典条分法进行分析计算，假定滑动面为圆柱面及滑动土体为不变形刚体，还假定不考虑土条两侧上的作用力。2.2.参数信息 :条分方法：瑞典条分；考虑地下水位影响；基坑外侧水位到坑顶的距离(m)：；基坑内侧水位到坑顶的距离(m)：；地下水位较低，不考虑地下水位影响。2.3.放坡参数序号放坡高度（ m）放坡宽度（ m）平台宽度（ m）条分块数188202882035.55.5202.4.荷载参数序号类型面荷载 q（Kpa)基坑边线距离（ m）宽度（ m）1满布10.000.000.002.5.土层参数序号土名称土厚（m）坑壁土的重度γ (KN/m3）坑壁土的内摩擦角φ ( ° )粘聚力 Ck（kPa）饱容重（KN/m3）1素填土5.5017.9101518.82碎块状强风化花岗岩0.602235453中风化花岗岩10.1024强风化及中风化花岗岩边坡稳定性良好，可不进行验算。3.施工计划3.1.施工进度计划序号段 落施 工 时 间1PHK0+940～PHK1+1402015.08.01 ～2016.05.102...
