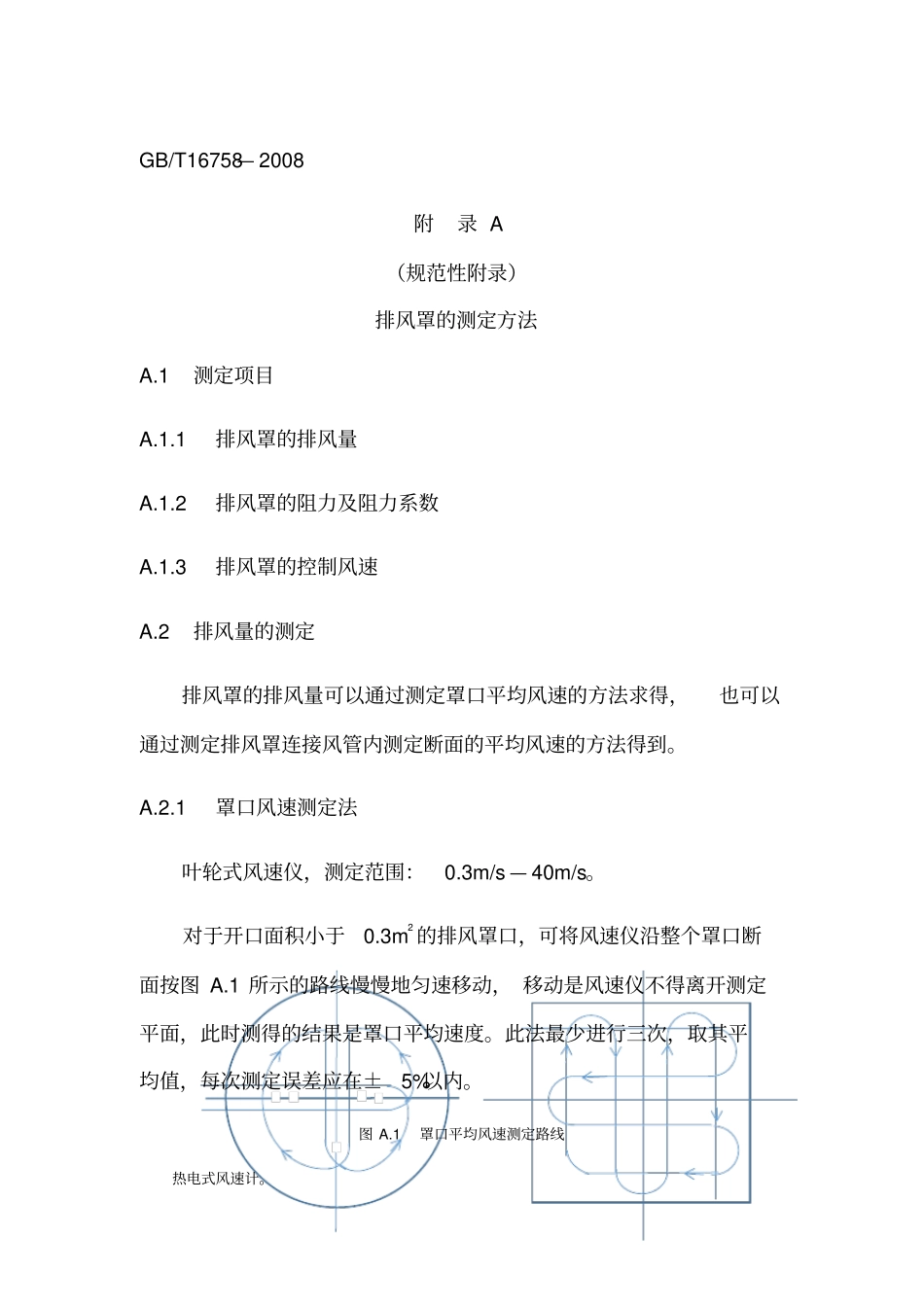

排风罩分类及技术条件_第1页
1/4
排风罩分类及技术条件_第2页
2/4

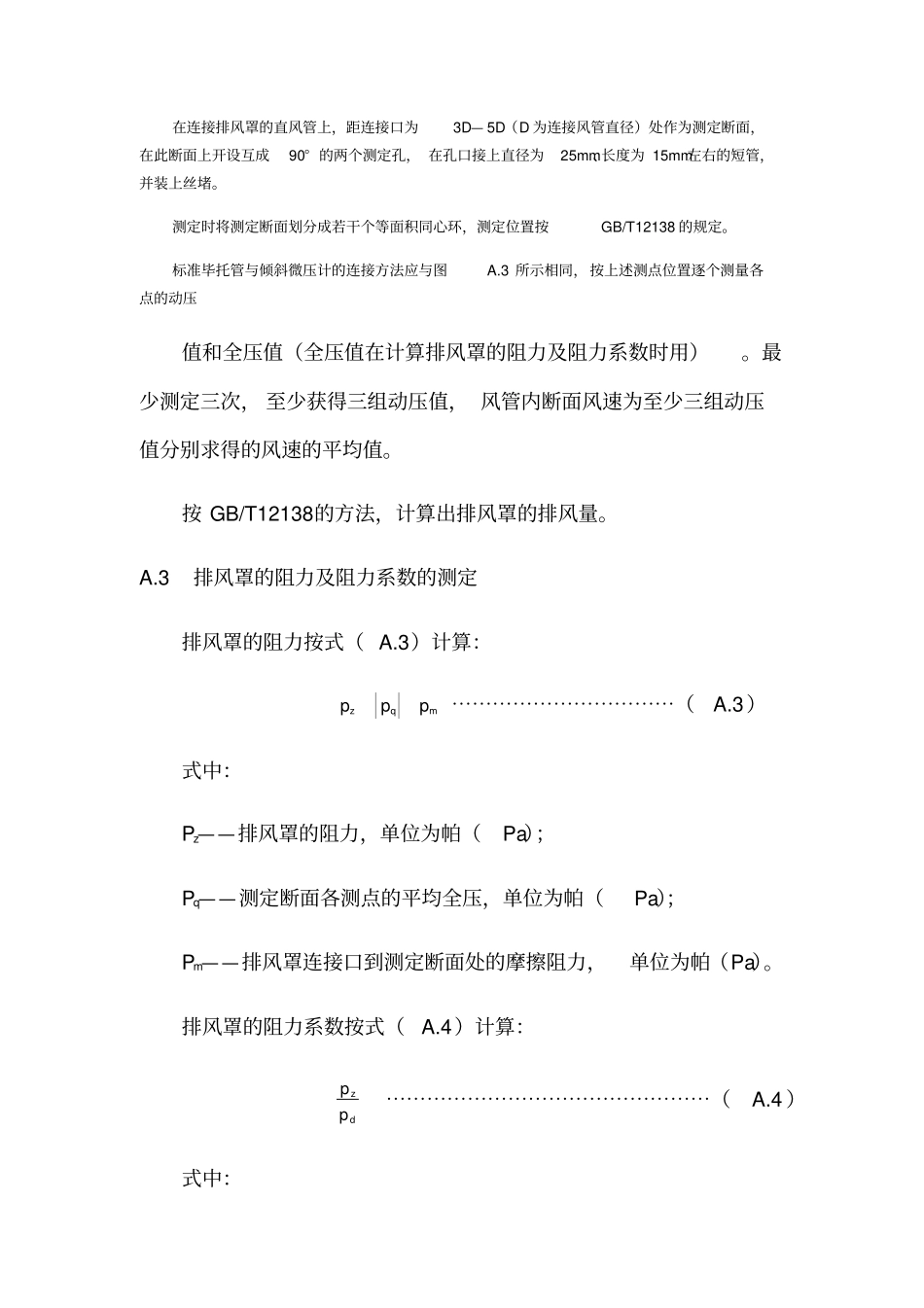

排风罩分类及技术条件_第3页
3/4
GB/T16758— 2008 附录 A (规范性附录)排风罩的测定方法A.1 测定项目A.1.1 排风罩的排风量A.1.2 排风罩的阻力及阻力系数A.1.3 排风罩的控制风速A.2 排风量的测定排风罩的排风量可以通过测定罩口平均风速的方法求得,也可以通过测定排风罩连接风管内测定断面的平均风速的方法得到。A.2.1 罩口风速测定法叶轮式风速仪,测定范围:0.3m/s — 40m/s。对于开口面积小于0.3m2 的排风罩口,可将风速仪沿整个罩口断面按图 A.1 所示的路线慢慢地匀速移动, 移动是风速仪不得离开测定平面,此时测得的结果是罩口平均速度。此法最少进行三次,取其平均值,每次测定误差应在±5%以内。图 A.1 罩口平均风速测定路线热电式风速计。对于矩形排风罩,按罩口断面的大小,把它分成若干个面积相等的小块,在每个小块的中心处测量其气流速度。断面面积大于0.3m2 的罩口,可分成9— 12 个小块测量,每个小块的面积小于0.06m2(见图 A.2a);断面面积小于或等于0.3m2的罩口, 可取 6 个测点测量 (见图 A .2b );对于条缝形排风罩,在其高度方向至少应有两个测点,沿条缝长度方向根据其长度可以分别取若干个测点,测点间距小于或等于200mm(见图 A.2c );对于圆形排风罩,则至少取 4 个测点,测点间距小于或等于200mm(见图 A.2d)。最少测定三次,至少取得三组数据,罩口风速为至少三组数据分别求得风速的平均值。a)较大矩形罩 b)较小矩形罩 C)条缝罩 d)圆形罩图 A.2 各种形式罩口测点布置a) 排风罩罩口平均风速按式(A.1)计算:=nn321⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(A.1 )式中:——罩口平均风速,单位为米每秒(m/s);n321——罩口各测点的风速,单位为米每秒(m/s);n ——测点总数。b) 排风罩的排风量按式(A.2 )计算:Q = F⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯(A.2 )式中:Q ——排风罩的排风量,单位为立方米每秒(m3/s );F ——排风罩罩口面积,单位为平方米(m2);——排风罩罩口平均风速,单位为米每秒(m/s)。A.2.2 排风罩连接风管内平均风速测定法标准毕托管及倾斜微压计。在连接排风罩的直风管上,距连接口为3D— 5D(D 为连接风管直径)处作为测定断面,在此断面上开设互成90° 的两个测定孔, 在孔口接上直径为25mm、长度为 15mm左右的短管,并装上丝堵。测定时将测定断面划分成若干个等面积同心环,测定位置按GB/T12138 的规定。标准毕托管与倾斜微压计的连接方法应与图A.3 所示...
