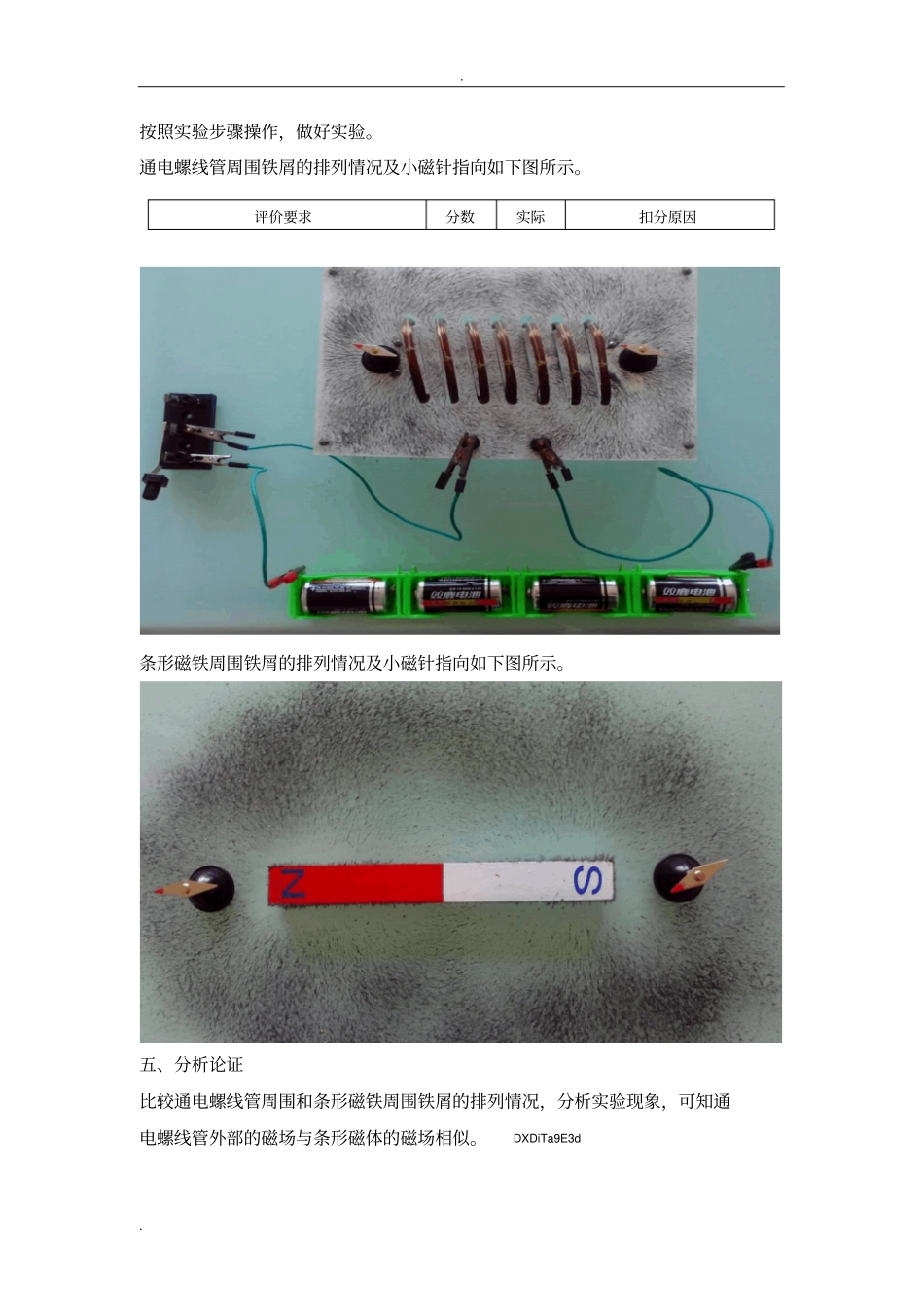

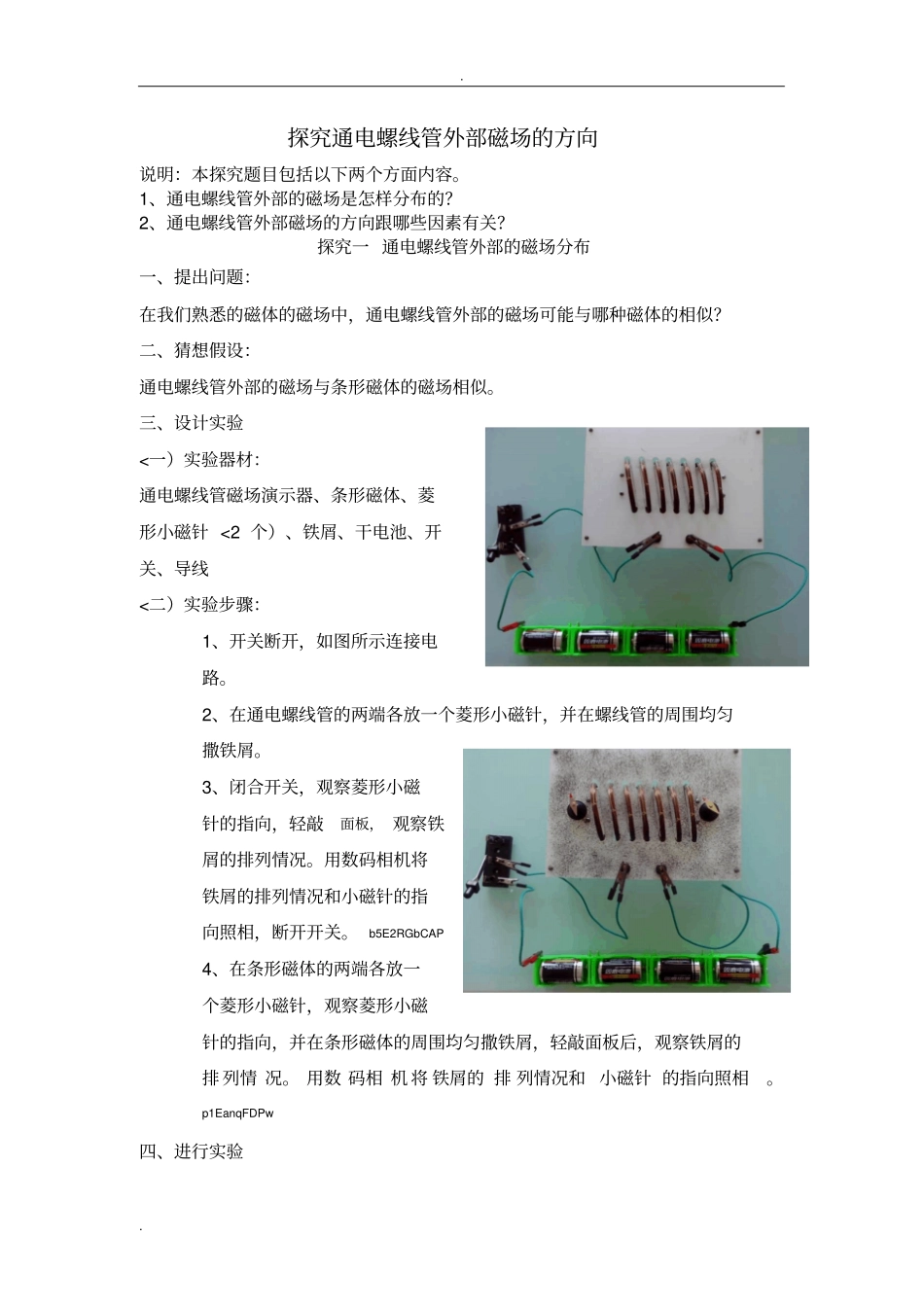

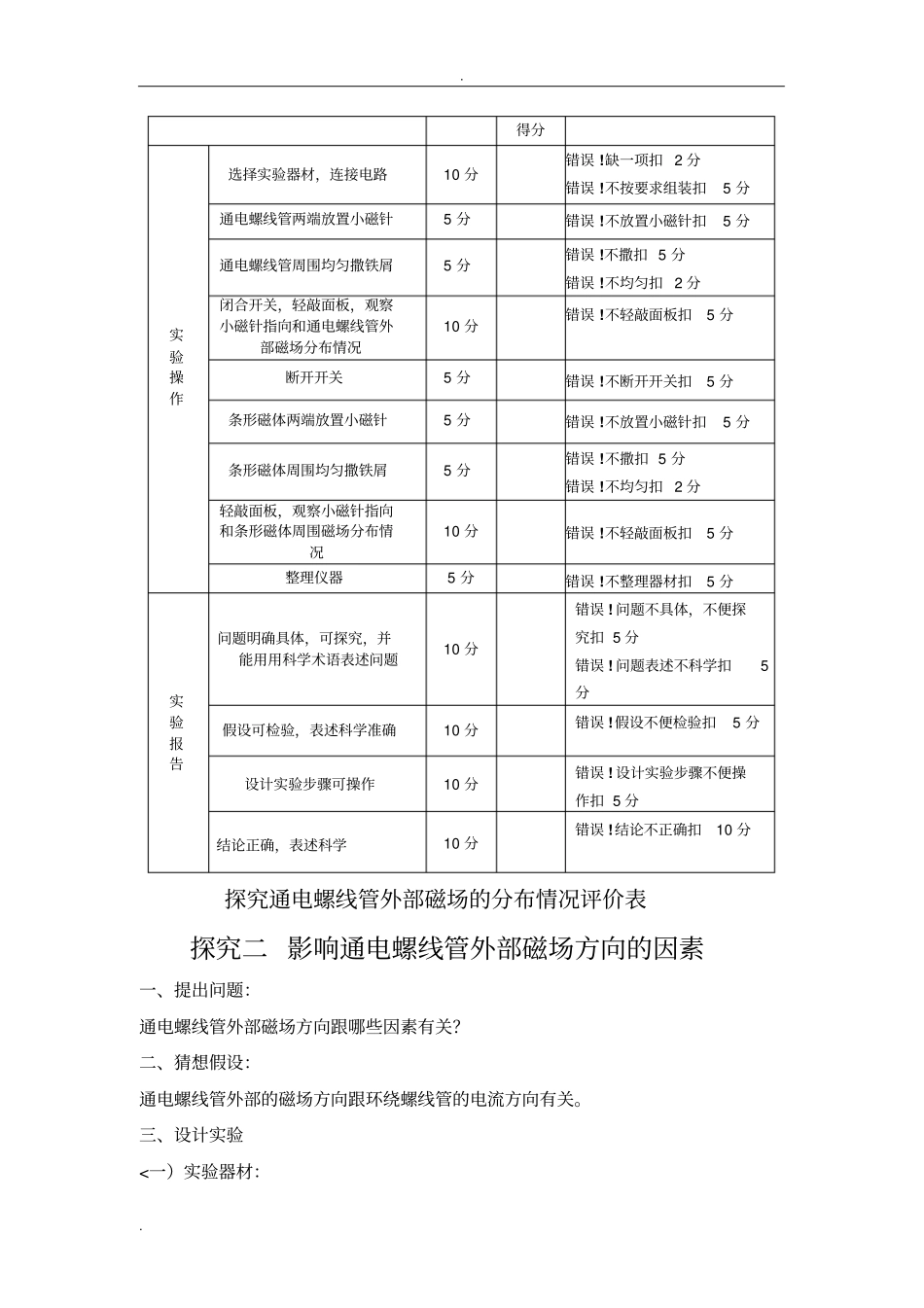

. . 探究通电螺线管外部磁场的方向说明：本探究题目包括以下两个方面内容。1、通电螺线管外部的磁场是怎样分布的？2、通电螺线管外部磁场的方向跟哪些因素有关？探究一 通电螺线管外部的磁场分布一、提出问题：在我们熟悉的磁体的磁场中，通电螺线管外部的磁场可能与哪种磁体的相似？二、猜想假设：通电螺线管外部的磁场与条形磁体的磁场相似。三、设计实验<一）实验器材：通电螺线管磁场演示器、条形磁体、菱形小磁针 <2 个）、铁屑、干电池、开关、导线<二）实验步骤：1、开关断开，如图所示连接电路。2、在通电螺线管的两端各放一个菱形小磁针，并在螺线管的周围均匀撒铁屑。3、闭合开关，观察菱形小磁针的指向，轻敲面板， 观察铁屑的排列情况。用数码相机将铁屑的排列情况和小磁针的指向照相，断开开关。b5E2RGbCAP 4、在条形磁体的两端各放一个菱形小磁针，观察菱形小磁针的指向，并在条形磁体的周围均匀撒铁屑，轻敲面板后，观察铁屑的排 列情 况。 用数 码相 机 将 铁屑的 排 列情况和 小磁针 的指向照相。p1EanqFDPw 四、进行实验. . 按照实验步骤操作，做好实验。通电螺线管周围铁屑的排列情况及小磁针指向如下图所示。条形磁铁周围铁屑的排列情况及小磁针指向如下图所示。五、分析论证比较通电螺线管周围和条形磁铁周围铁屑的排列情况，分析实验现象，可知通电螺线管外部的磁场与条形磁体的磁场相似。DXDiTa9E3d 评价要求分数实际扣分原因. . 探究通电螺线管外部磁场的分布情况评价表探究二 影响通电螺线管外部磁场方向的因素一、提出问题：通电螺线管外部磁场方向跟哪些因素有关？二、猜想假设：通电螺线管外部的磁场方向跟环绕螺线管的电流方向有关。三、设计实验<一）实验器材：得分实验操作选择实验器材，连接电路10 分错误 !缺一项扣 2 分错误 !不按要求组装扣5 分通电螺线管两端放置小磁针5 分错误 !不放置小磁针扣5 分通电螺线管周围均匀撒铁屑5 分错误 !不撒扣 5 分错误 !不均匀扣 2 分闭合开关，轻敲面板，观察小磁针指向和通电螺线管外部磁场分布情况10 分错误 !不轻敲面板扣5 分断开开关5 分错误 !不断开开关扣5 分条形磁体两端放置小磁针5 分错误 !不放置小磁针扣5 分条形磁体周围均匀撒铁屑5 分错误 !不撒扣 5 分错误 !不均匀扣 2 分轻敲面板，观察小磁针指向和条形磁体周围磁场分布情况10 分错误 !不轻敲面板扣5 分整理仪器5 分错误 !不整理器材扣5 分实...
