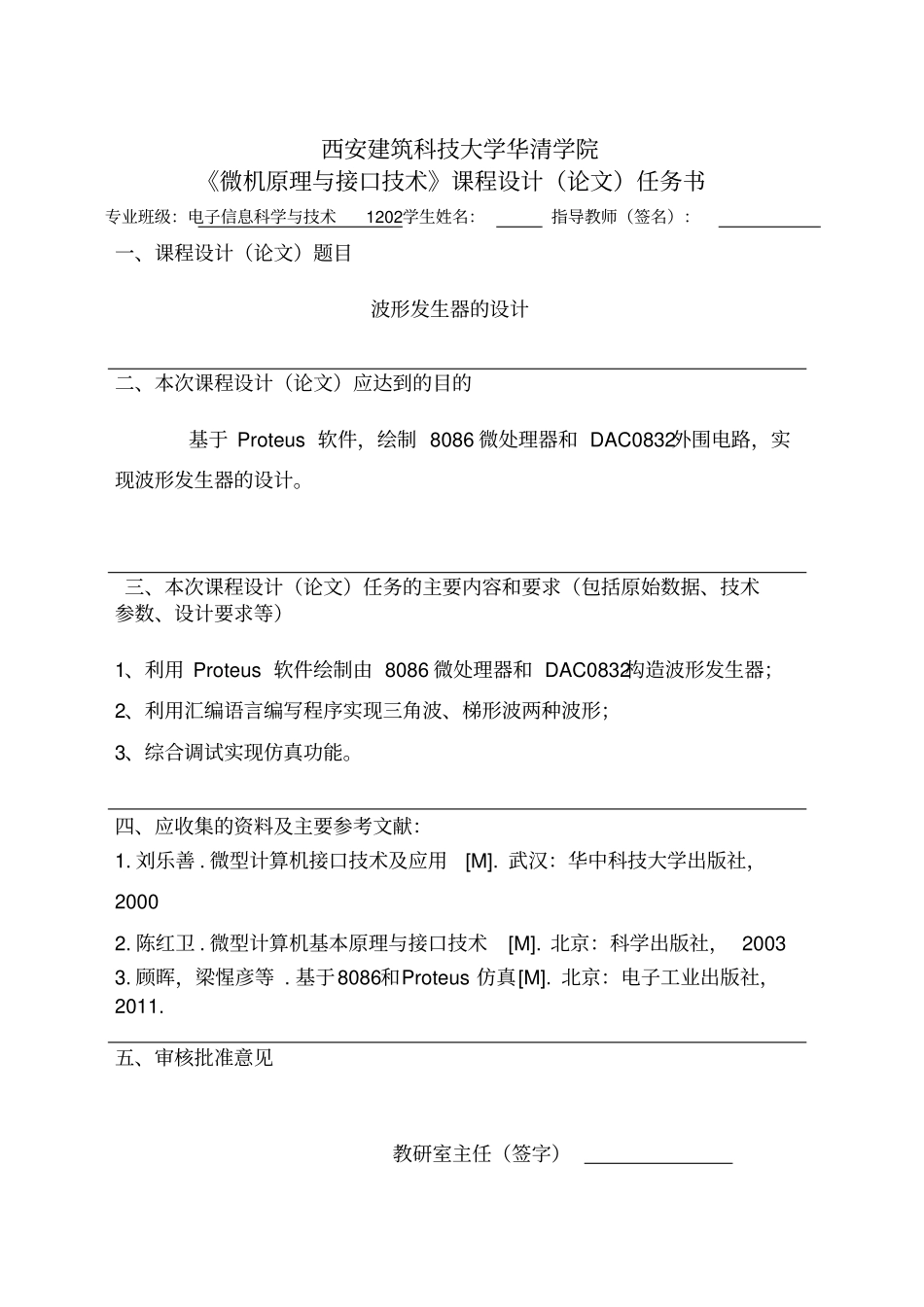

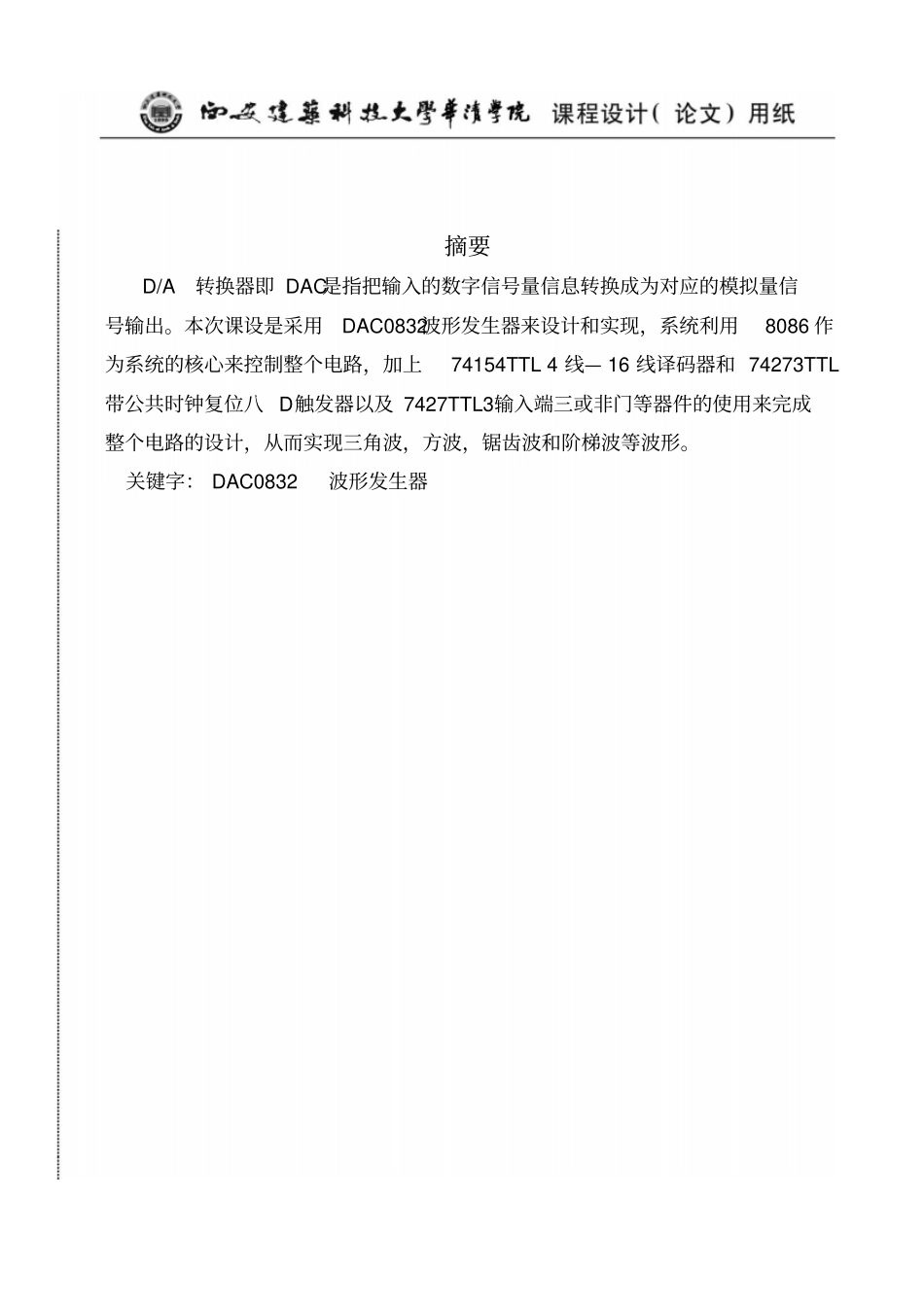

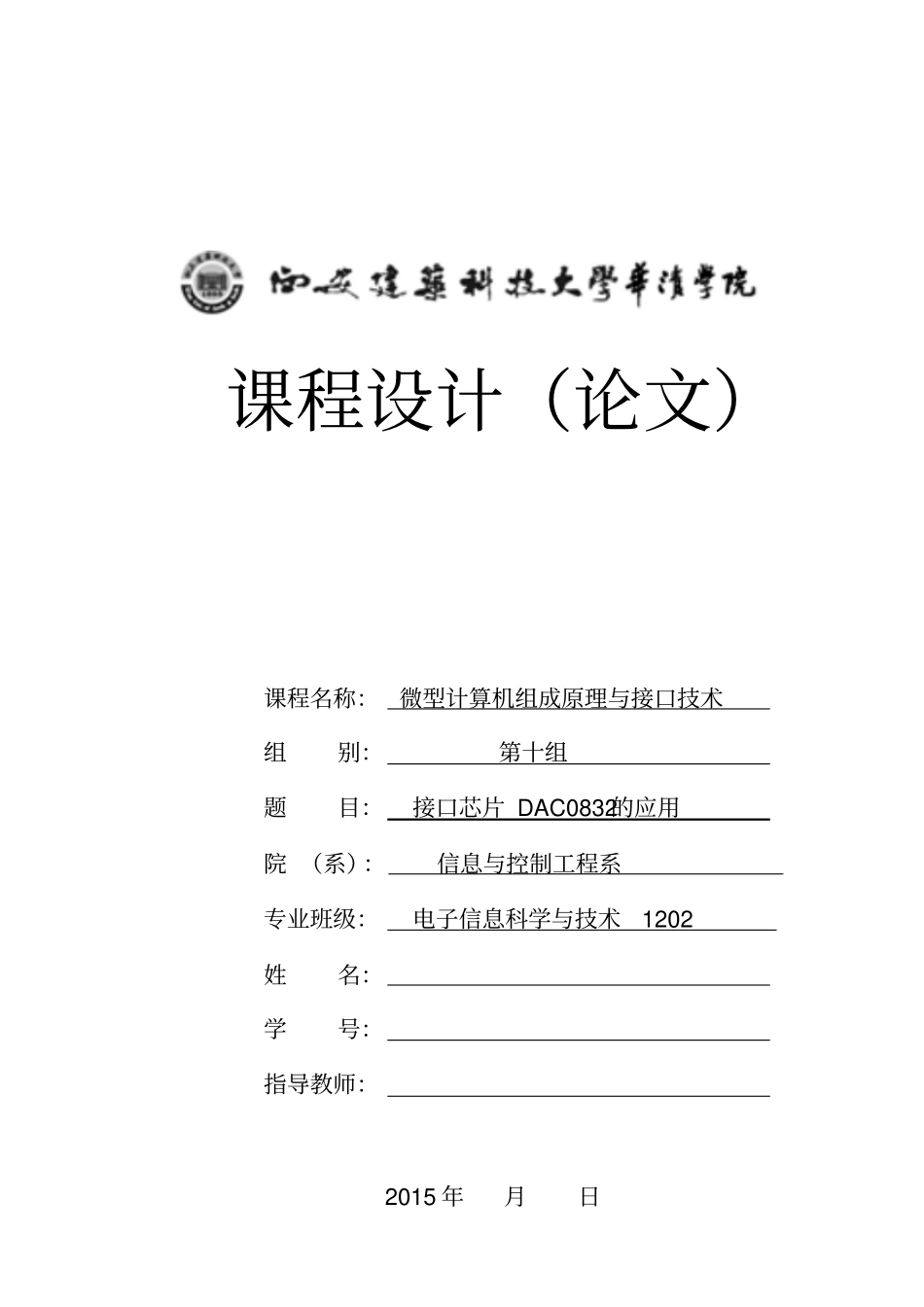

课程设计（论文）课程名称：微型计算机组成原理与接口技术组别：第十组题目：接口芯片 DAC0832的应用院 （系）：信息与控制工程系专业班级：电子信息科学与技术1202 姓名：学号：指导教师：2015 年月日西安建筑科技大学华清学院《微机原理与接口技术》课程设计（论文）任务书专业班级：电子信息科学与技术1202学生姓名：指导教师（签名）：一、课程设计（论文）题目波形发生器的设计二、本次课程设计（论文）应达到的目的基于 Proteus 软件，绘制 8086 微处理器和 DAC0832外围电路，实现波形发生器的设计。三、本次课程设计（论文）任务的主要内容和要求（包括原始数据、技术参数、设计要求等）1、利用 Proteus 软件绘制由 8086 微处理器和 DAC0832构造波形发生器；2、利用汇编语言编写程序实现三角波、梯形波两种波形；3、综合调试实现仿真功能。四、应收集的资料及主要参考文献：1. 刘乐善 . 微型计算机接口技术及应用[M]. 武汉：华中科技大学出版社，2000 2. 陈红卫 . 微型计算机基本原理与接口技术[M]. 北京：科学出版社， 2003 3. 顾晖，梁惺彦等 . 基于8086和Proteus 仿真[M]. 北京：电子工业出版社，2011. 五、审核批准意见教研室主任（签字）摘要 D/A转换器即 DAC是指把输入的数字信号量信息转换成为对应的模拟量信号输出。本次课设是采用DAC0832波形发生器来设计和实现，系统利用8086 作为系统的核心来控制整个电路，加上74154TTL 4 线— 16 线译码器和 74273TTL带公共时钟复位八 D触发器以及 7427TTL3输入端三或非门等器件的使用来完成整个电路的设计，从而实现三角波，方波，锯齿波和阶梯波等波形。关键字： DAC0832 波形发生器目录1、绪论⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯1 2、设计原理⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯2 3、设计程序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯7 4、系统联调⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯11 5、总结⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12第 1 页 共 13 页波形发生器的设计一、绪论波形发生器是一种常用的应用电子仪器设备，广泛地应用于电子电路、自动控制系统和教学实验等领域。简易波形发生器可产生锯齿波、三角波、方波等多种波形， 并可通过用户选择输出相应的波形。 用一般的信号发生器，存在波形质量差，控制难，可调范围小，电路复杂和体积大等缺点，不但笨重，而且只发一些简单的波形， 不能满足需...
