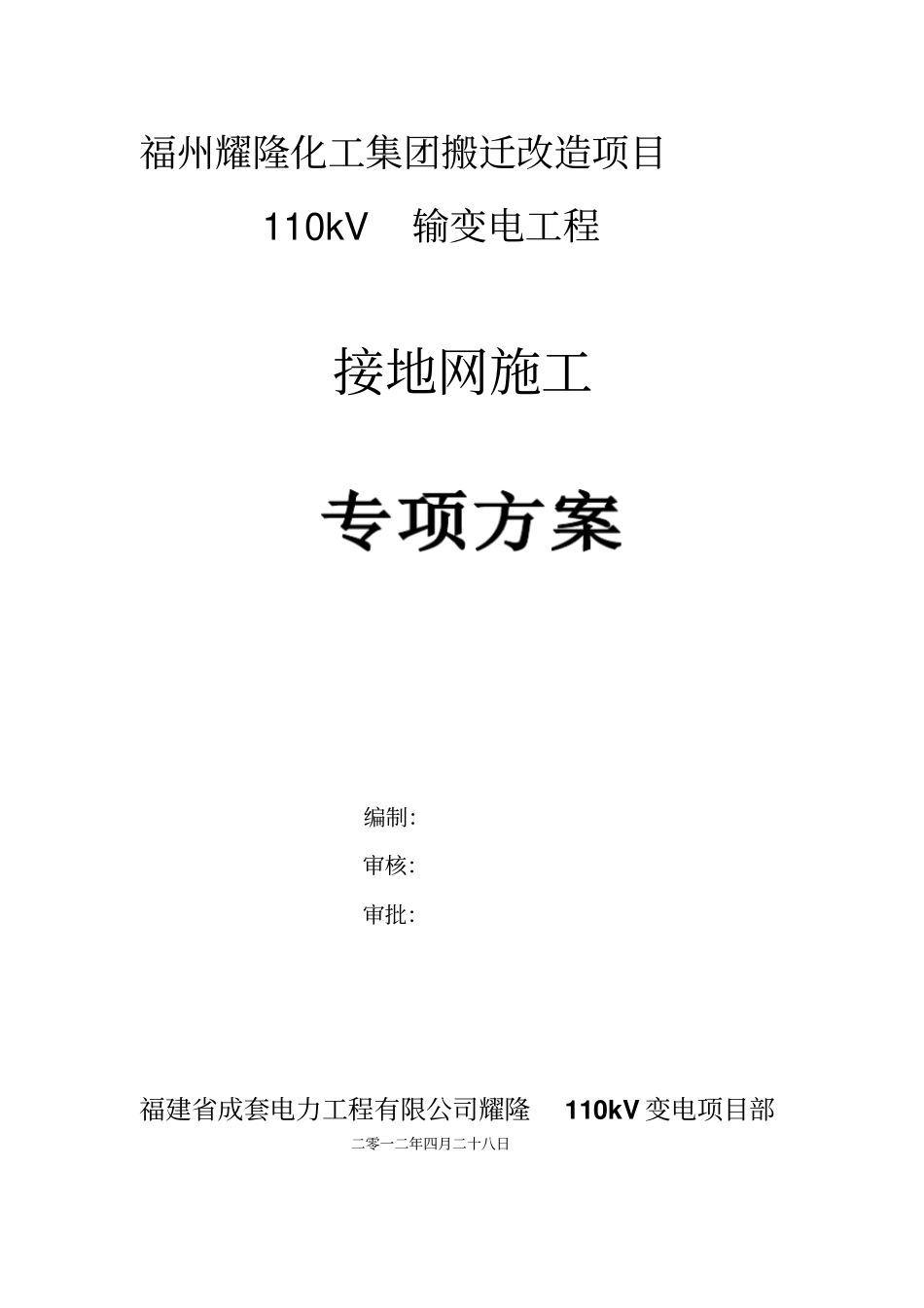

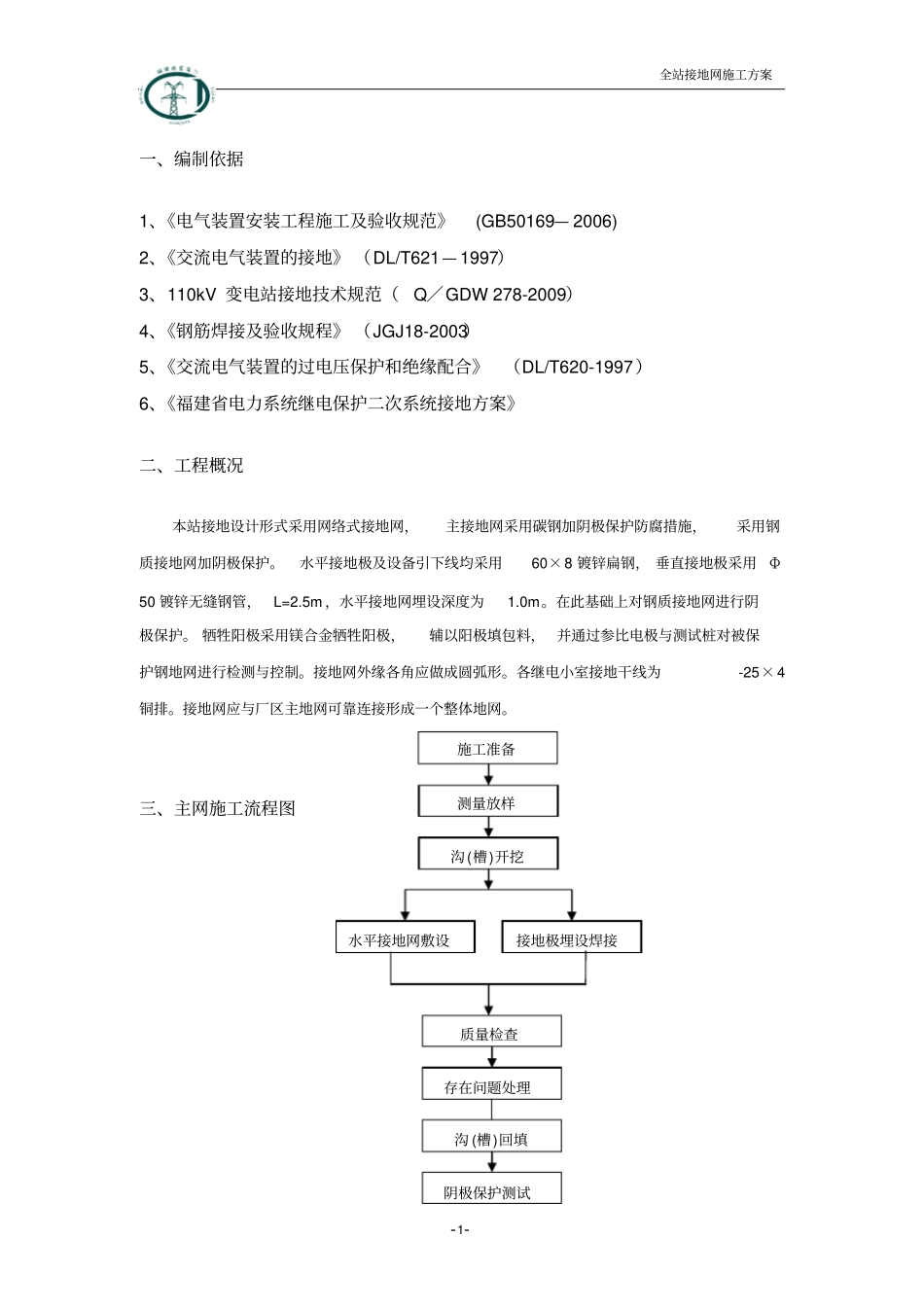

福州耀隆化工集团搬迁改造项目 110kV输变电工程接地网施工编制：审核：审批：福建省成套电力工程有限公司耀隆110kV 变电项目部二零一二年四月二十八日目录一、编制依据 .............................................................................. 1二、工程概况 .............................................................................. 1三、主网施工流程图 .................................................................... 1四、施工工艺总体要求 ................................................................ 2五、施工组织安排 ....................................................................... 3六、主要施工方法 ....................................................................... 31．施工准备 ............................................................................... 3 2．施工方法 ............................................................................... 3 七、质量控制 .............................................................................. 61．质量控制目标及要求.............................................................. 6 2．质量检查 ............................................................................... 6 八、安全文明施工 ....................................................................... 6九、接地工程施工危险点分析及预控措施..................................... 7十、成品保护措施 ....................................................................... 8全站接地网施工方案-1- 一、编制依据1、《电气装置安装工程施工及验收规范》(GB50169— 2006) 2、《交流电气装置的接地》 （DL/T621— 1997）3、110kV 变电站接地技术规范（Q／GDW 278-2009）4、《钢筋焊接及验收规程》 （JGJ18-2003）5、《交流电气装置的过电压保护和绝缘配合》（DL/T620-1997）6、《福建省电力系统继电保护二次系统接地方案》二、工程概况本站接地设计形式采用网络式接地网，主接地网采用碳钢加阴极保护防腐措施，采用钢质接地网加阴极保护。水平接地极及设备引下线均采用60×8 镀锌扁钢， 垂直接地极采用Φ50 镀锌无缝钢管，L=2.5m ，水平接地网埋设深度为1.0m。在此基础上...
