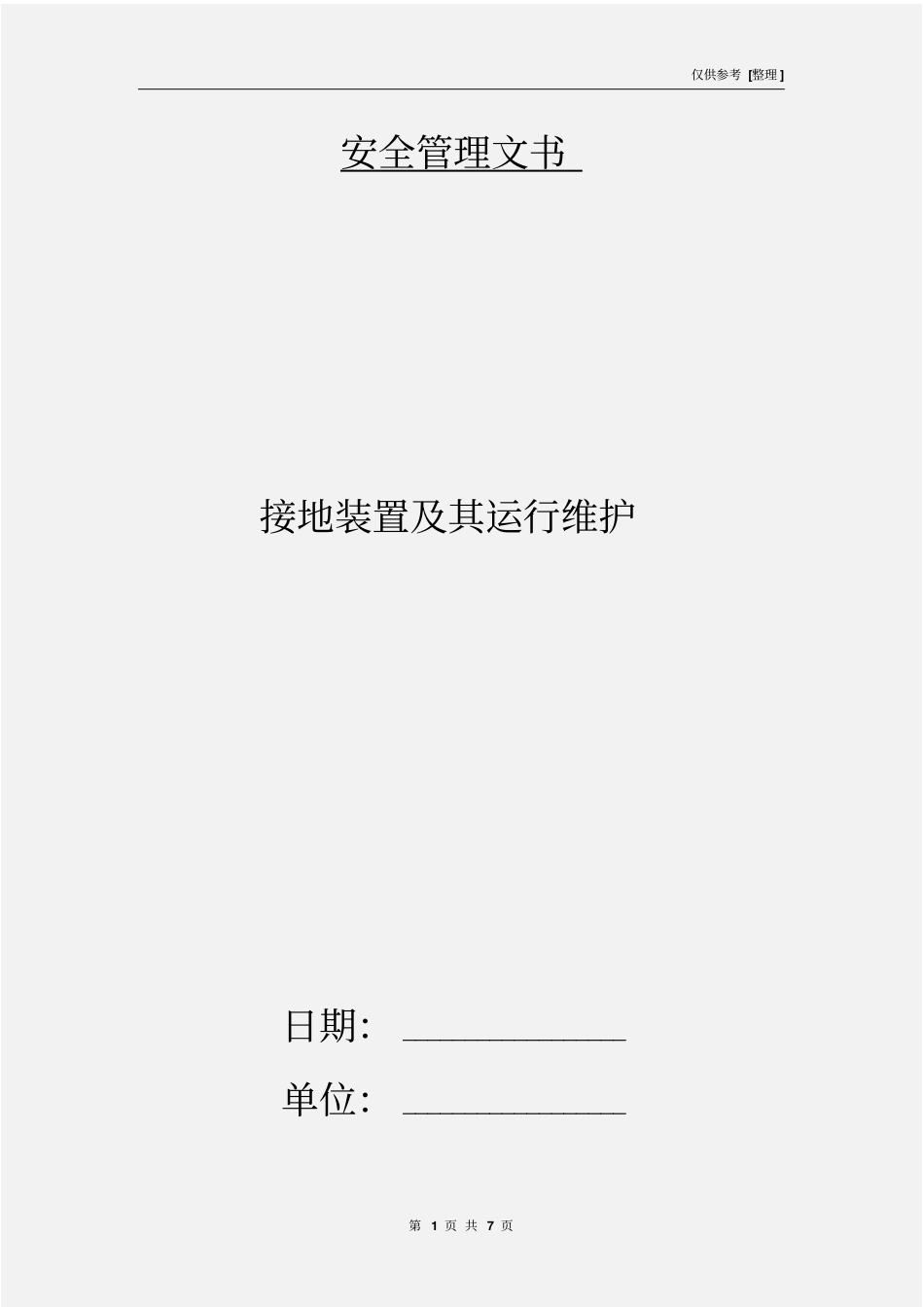

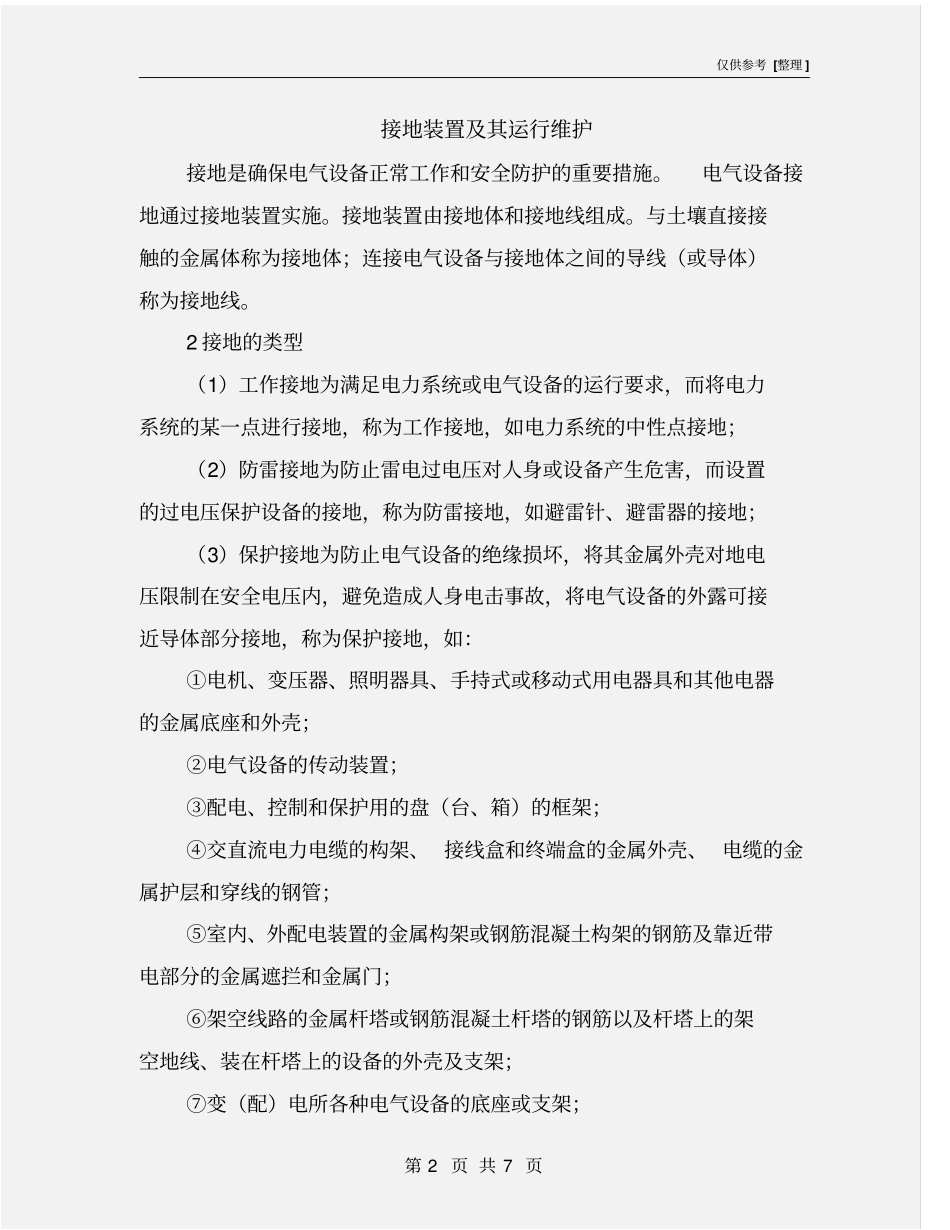

仅供参考 [整理 ] 第 1 页 共 7 页安全管理文书接地装置及其运行维护日期： __________________单位： __________________仅供参考 [整理 ] 第 2 页 共 7 页接地装置及其运行维护接地是确保电气设备正常工作和安全防护的重要措施
电气设备接地通过接地装置实施
接地装置由接地体和接地线组成
与土壤直接接触的金属体称为接地体；连接电气设备与接地体之间的导线（或导体）称为接地线

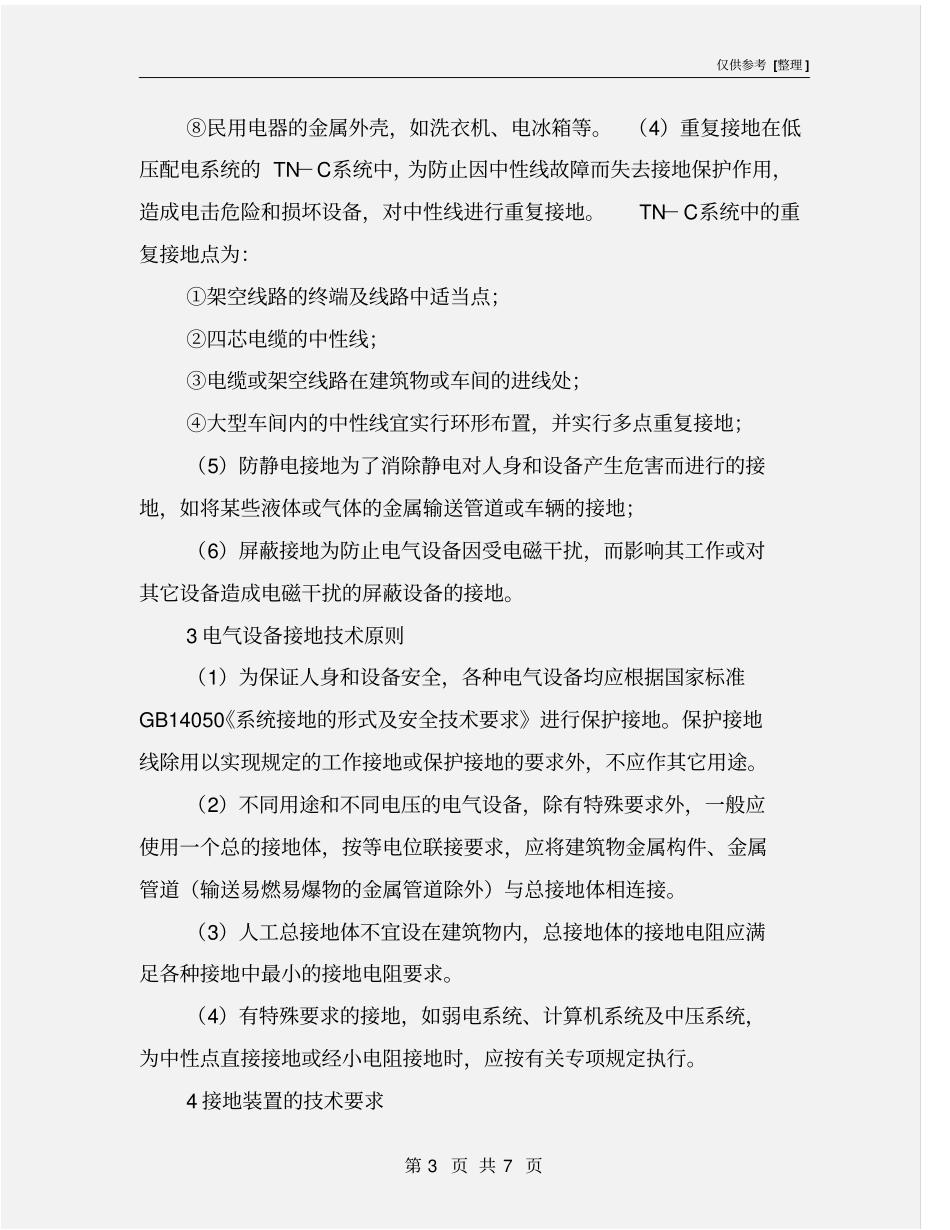

2 接地的类型（1）工作接地为满足电力系统或电气设备的运行要求，而将电力系统的某一点进行接地，称为工作接地，如电力系统的中性点接地；（2）防雷接地为防止雷电过电压对人身或设备产生危害，而设置的过电压保护设备的接地，称为防雷接地，如避雷针、避雷器的接地；（3）保护接地为防止电气设备的绝缘损坏，将其金属外壳对地电压限制在安全电压内，避免造成人身电击事故，将电气设备的外露可接近导体部分接地，称为保护接地，如：①电机、变压器、照明器具、手持式或移动式用电器具和其他电器的金属底座和外壳；②电气设备的传动装置；③配电、控制和保护用的盘（台、箱）的框架；④交直流电力电缆的构架、 接线盒和终端盒的金属外壳、 电缆的金属护层和穿线的钢管；⑤室内、外配电装置的金属构架或钢筋混凝土构架的钢筋及靠近带电部分的金属遮拦和金属门；⑥架空线路的金属杆塔或钢筋混凝土杆塔的钢筋以及杆塔上的架空地线、装在杆塔上的设备的外壳及支架；⑦变（配）电所各种电气设备的底座或支架；仅供参考 [整理 ] 第 3 页 共 7 页⑧民用电器的金属外壳，如洗衣机、电冰箱等
（4）重复接地在低压配电系统的 TN－C系统中，为防止因中性线故障而失去接地保护作用，造成电击危险和损坏设备，对中性线进行重复接地
TN－C系统中的重复接地点为：①架空线路的终端及线路中适当点；②四芯电缆的中性线；③电缆或架空线路在建筑物或车间
