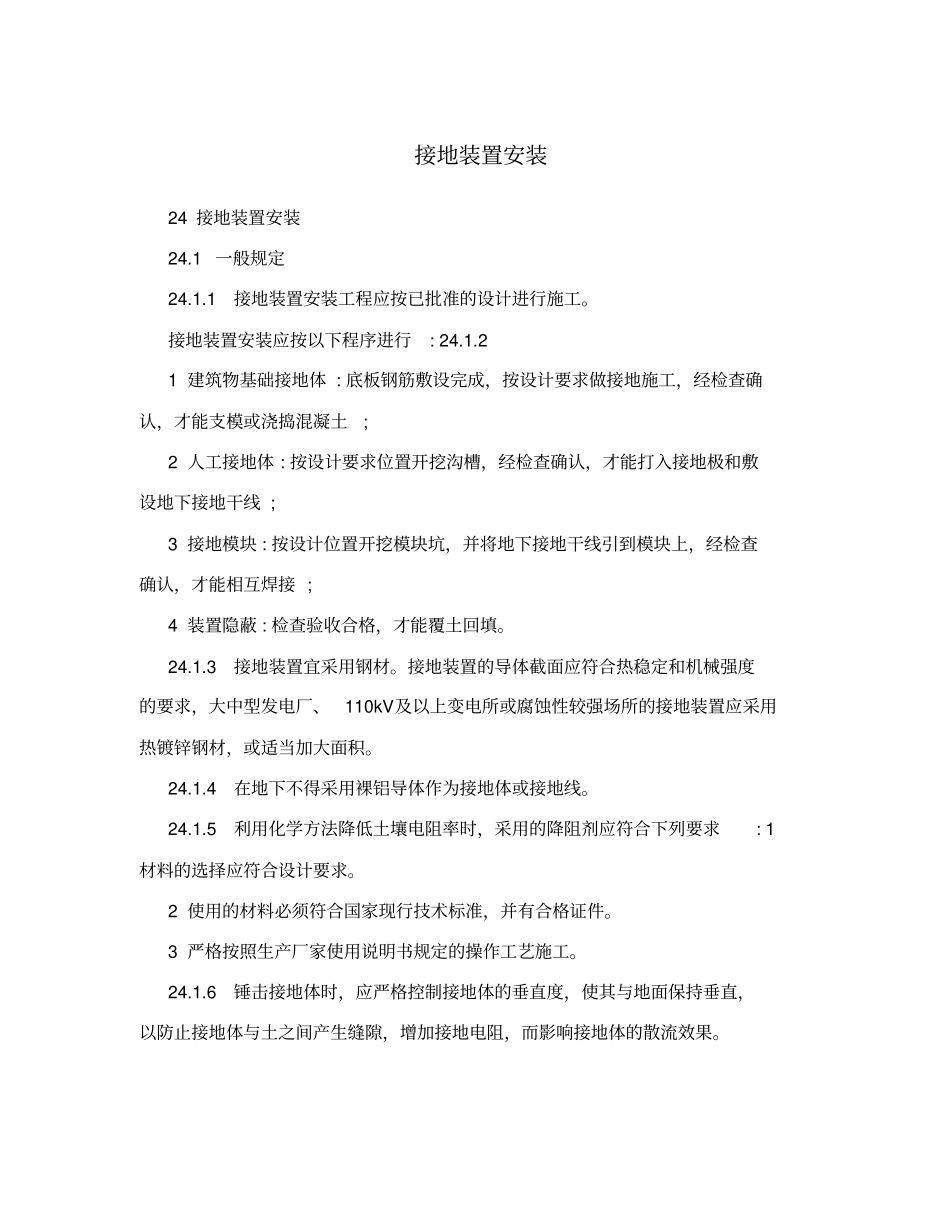

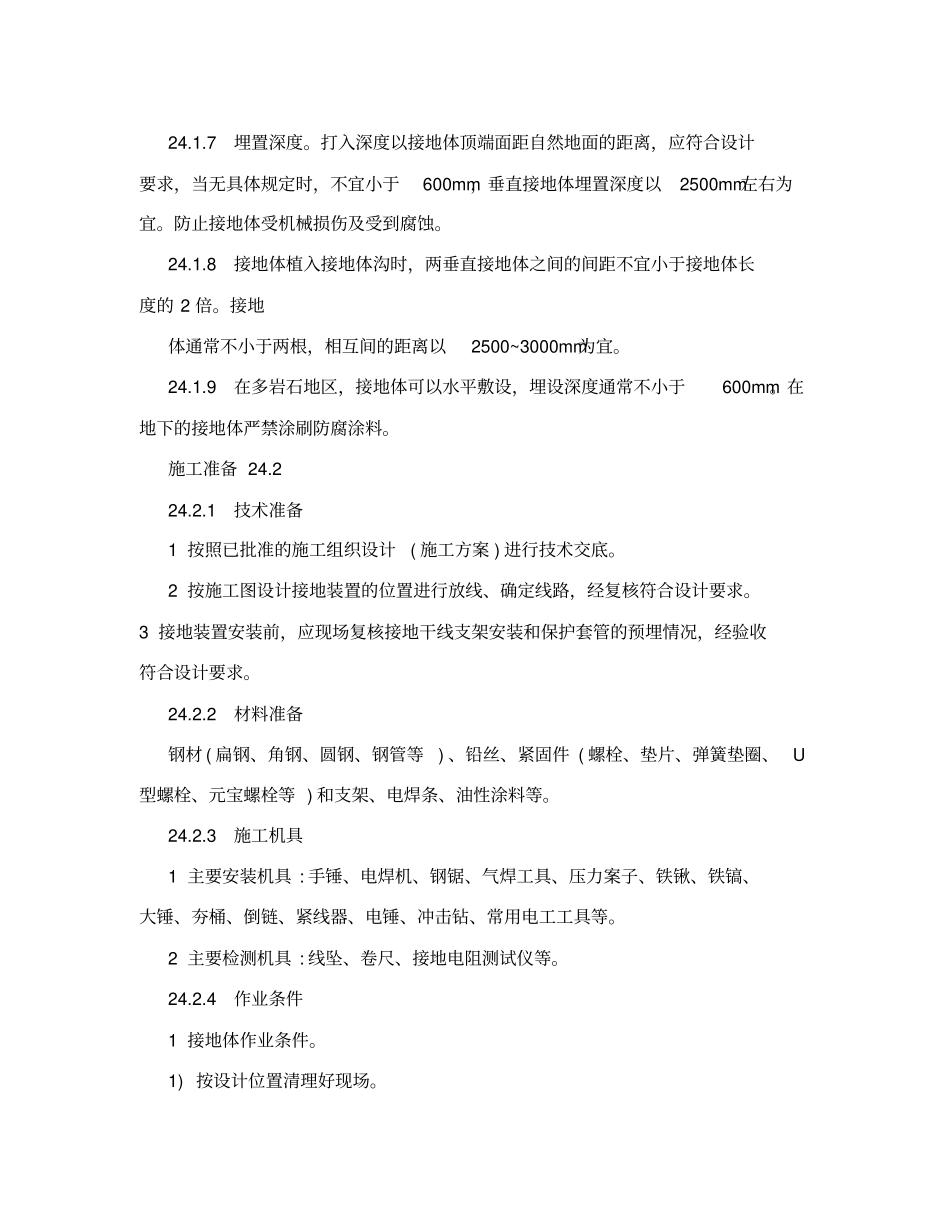

接地装置安装24 接地装置安装24.1 一般规定24.1.1 接地装置安装工程应按已批准的设计进行施工。接地装置安装应按以下程序进行: 24.1.2 1 建筑物基础接地体 : 底板钢筋敷设完成，按设计要求做接地施工，经检查确认，才能支模或浇捣混凝土; 2 人工接地体 : 按设计要求位置开挖沟槽，经检查确认，才能打入接地极和敷设地下接地干线 ; 3 接地模块 : 按设计位置开挖模块坑，并将地下接地干线引到模块上，经检查确认，才能相互焊接 ; 4 装置隐蔽 : 检查验收合格，才能覆土回填。24.1.3 接地装置宜采用钢材。接地装置的导体截面应符合热稳定和机械强度的要求，大中型发电厂、110kV及以上变电所或腐蚀性较强场所的接地装置应采用热镀锌钢材，或适当加大面积。24.1.4 在地下不得采用裸铝导体作为接地体或接地线。24.1.5 利用化学方法降低土壤电阻率时，采用的降阻剂应符合下列要求: 1 材料的选择应符合设计要求。2 使用的材料必须符合国家现行技术标准，并有合格证件。3 严格按照生产厂家使用说明书规定的操作工艺施工。24.1.6 锤击接地体时，应严格控制接地体的垂直度，使其与地面保持垂直，以防止接地体与土之间产生缝隙，增加接地电阻，而影响接地体的散流效果。24.1.7 埋置深度。打入深度以接地体顶端面距自然地面的距离，应符合设计要求，当无具体规定时，不宜小于600mm，垂直接地体埋置深度以2500mm左右为宜。防止接地体受机械损伤及受到腐蚀。24.1.8 接地体植入接地体沟时，两垂直接地体之间的间距不宜小于接地体长度的 2 倍。接地体通常不小于两根，相互间的距离以2500~3000mm为宜。24.1.9 在多岩石地区，接地体可以水平敷设，埋设深度通常不小于600mm。在地下的接地体严禁涂刷防腐涂料。施工准备 24.2 24.2.1 技术准备1 按照已批准的施工组织设计( 施工方案 ) 进行技术交底。2 按施工图设计接地装置的位置进行放线、确定线路，经复核符合设计要求。3 接地装置安装前，应现场复核接地干线支架安装和保护套管的预埋情况，经验收符合设计要求。24.2.2 材料准备钢材 ( 扁钢、角钢、圆钢、钢管等) 、铅丝、紧固件 ( 螺栓、垫片、弹簧垫圈、 U型螺栓、元宝螺栓等 ) 和支架、电焊条、油性涂料等。24.2.3 施工机具1 主要安装机具 : 手锤、电焊机、钢锯、气焊工具、压力案子、铁锹、铁镐、大锤、夯桶、倒链、紧线器、电锤、冲击钻、常用电工工具等。2 主要检测机具 : 线坠、卷尺、接地电阻测试...
