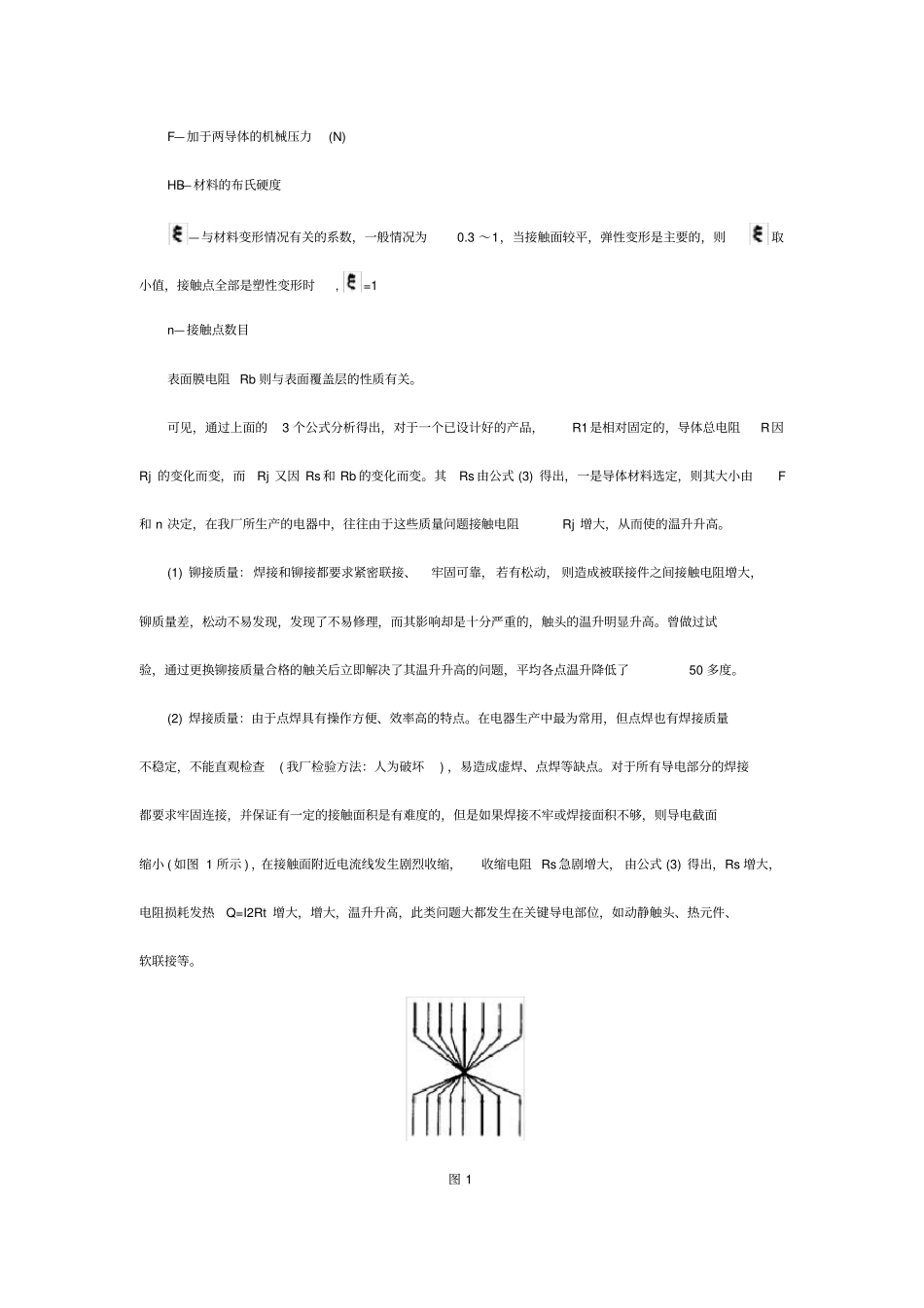

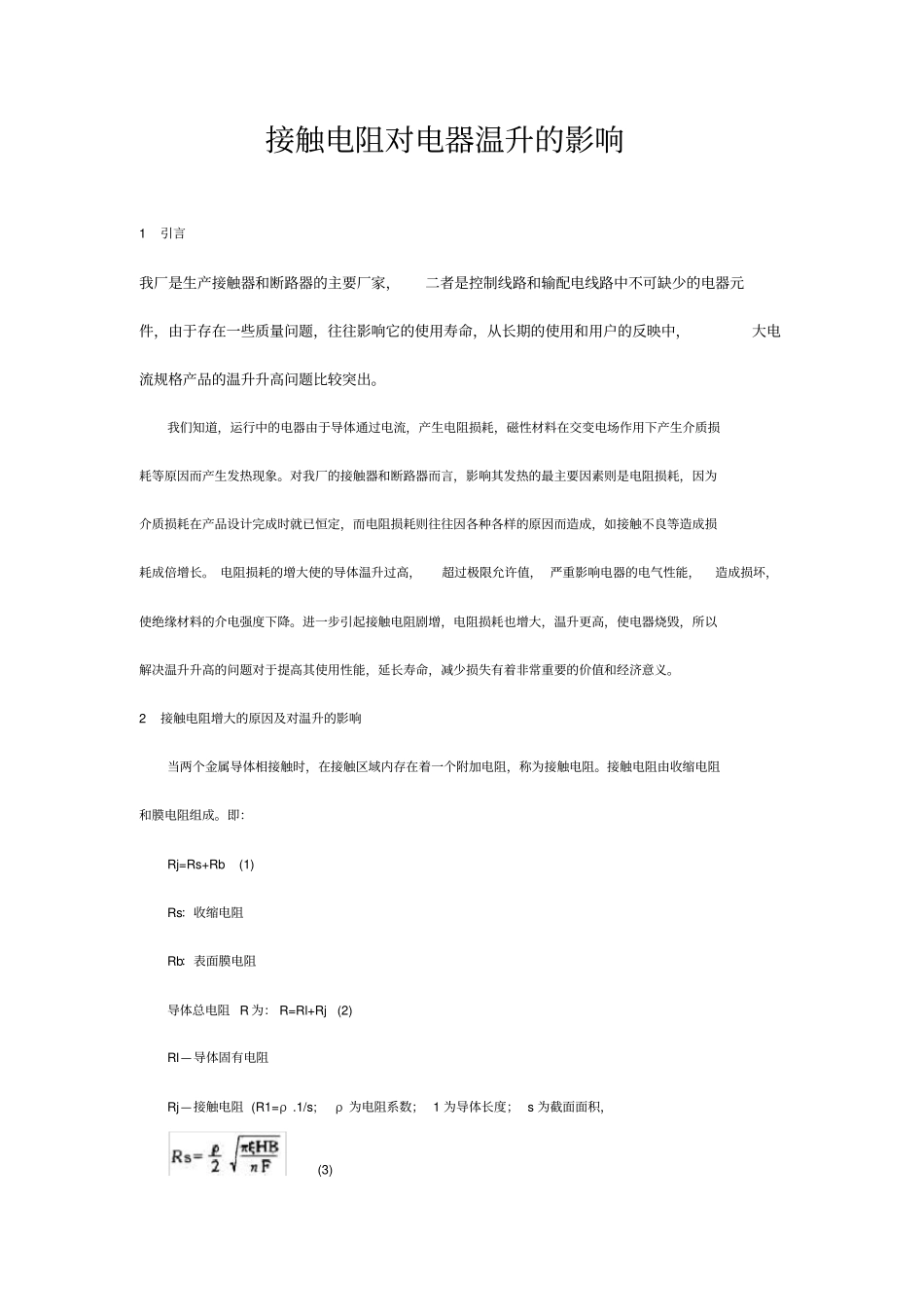

接触电阻对电器温升的影响1 引言我厂是生产接触器和断路器的主要厂家，二者是控制线路和输配电线路中不可缺少的电器元件，由于存在一些质量问题，往往影响它的使用寿命，从长期的使用和用户的反映中，大电流规格产品的温升升高问题比较突出。我们知道，运行中的电器由于导体通过电流，产生电阻损耗，磁性材料在交变电场作用下产生介质损耗等原因而产生发热现象。对我厂的接触器和断路器而言，影响其发热的最主要因素则是电阻损耗，因为介质损耗在产品设计完成时就已恒定，而电阻损耗则往往因各种各样的原因而造成，如接触不良等造成损耗成倍增长。 电阻损耗的增大使的导体温升过高，超过极限允许值， 严重影响电器的电气性能，造成损坏，使绝缘材料的介电强度下降。进一步引起接触电阻剧增，电阻损耗也增大，温升更高，使电器烧毁，所以解决温升升高的问题对于提高其使用性能，延长寿命，减少损失有着非常重要的价值和经济意义。2 接触电阻增大的原因及对温升的影响当两个金属导体相接触时，在接触区域内存在着一个附加电阻，称为接触电阻。接触电阻由收缩电阻和膜电阻组成。即：Rj=Rs+Rb (1) Rs：收缩电阻Rb：表面膜电阻导体总电阻 R 为： R=Rl+Rj (2) Rl—导体固有电阻Rj—接触电阻 (R1=ρ .1/s; ρ 为电阻系数； 1 为导体长度； s 为截面面积， (3) F—加于两导体的机械压力(N) HB—材料的布氏硬度—与材料变形情况有关的系数，一般情况为0.3 ～1，当接触面较平，弹性变形是主要的，则取小值，接触点全部是塑性变形时,=1 n—接触点数目表面膜电阻 Rb 则与表面覆盖层的性质有关。可见，通过上面的3 个公式分析得出，对于一个已设计好的产品，R1是相对固定的，导体总电阻R因Rj 的变化而变，而Rj 又因 Rs 和 Rb 的变化而变。其Rs 由公式 (3) 得出，一是导体材料选定，则其大小由F和 n 决定，在我厂所生产的电器中，往往由于这些质量问题接触电阻Rj 增大，从而使的温升升高。(1) 铆接质量： 焊接和铆接都要求紧密联接、牢固可靠， 若有松动， 则造成被联接件之间接触电阻增大，铆质量差，松动不易发现，发现了不易修理，而其影响却是十分严重的，触头的温升明显升高。曾做过试验，通过更换铆接质量合格的触关后立即解决了其温升升高的问题，平均各点温升降低了50 多度。(2) 焊接质量：由于点焊具有操作方便、效率高的特点。在电器生产中最为常用，但点焊也有焊接质量不稳定，不能直观检查( 我厂检验...
