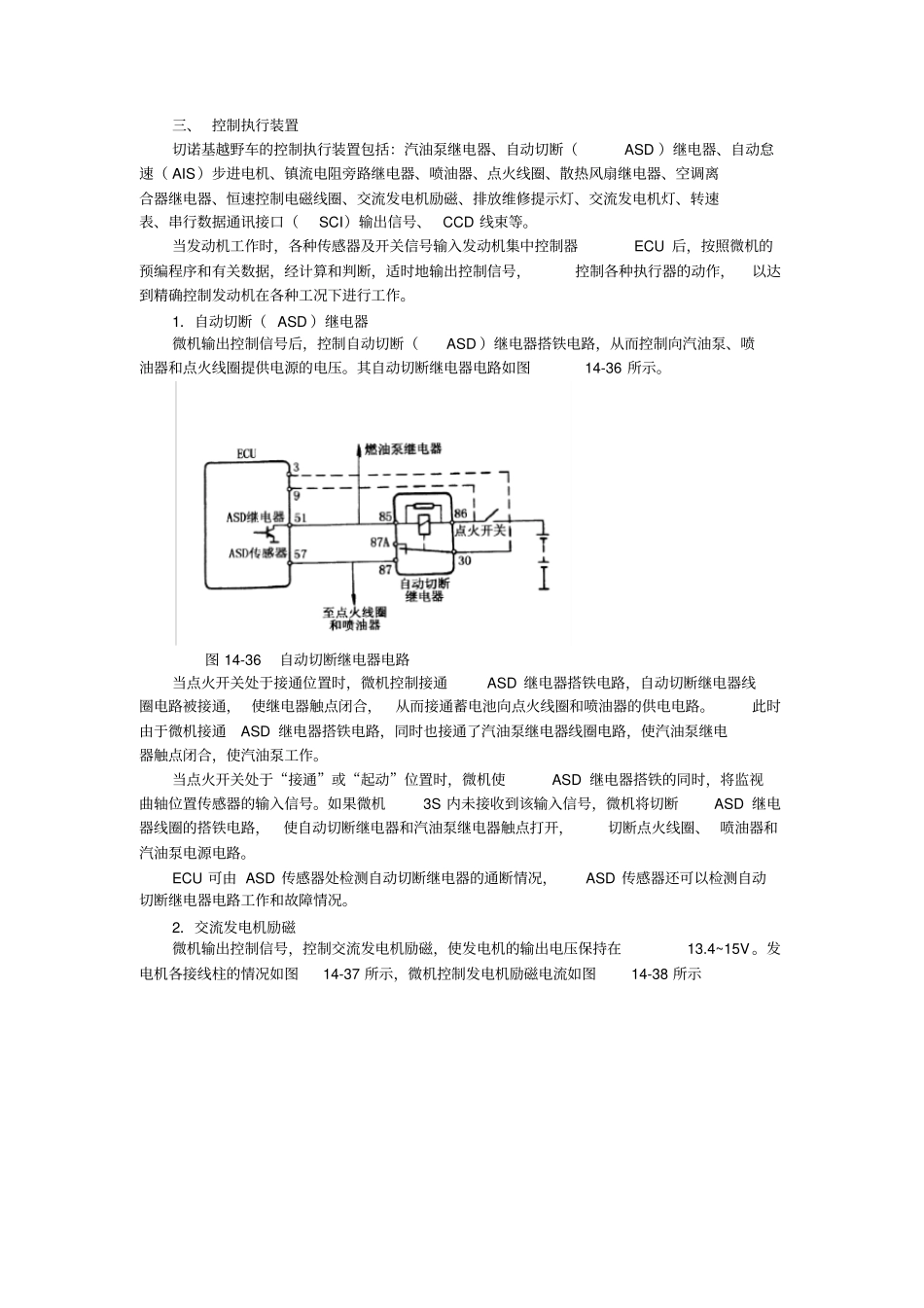

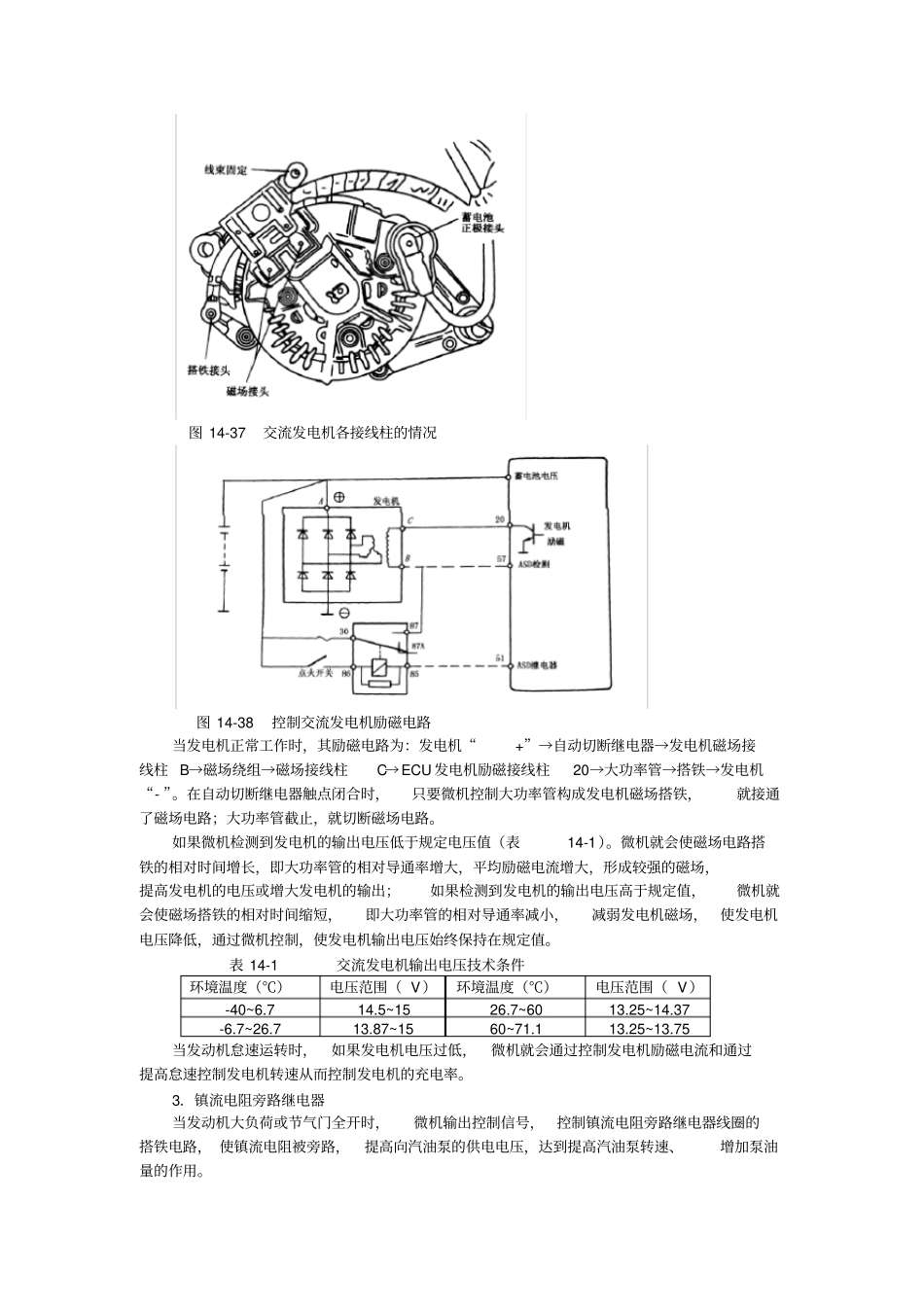

三、 控制执行装置切诺基越野车的控制执行装置包括：汽油泵继电器、自动切断（ASD ）继电器、自动怠速（ AIS）步进电机、镇流电阻旁路继电器、喷油器、点火线圈、散热风扇继电器、空调离合器继电器、恒速控制电磁线圈、交流发电机励磁、排放维修提示灯、交流发电机灯、转速表、串行数据通讯接口（SCI）输出信号、 CCD 线束等。当发动机工作时，各种传感器及开关信号输入发动机集中控制器ECU 后，按照微机的预编程序和有关数据，经计算和判断，适时地输出控制信号，控制各种执行器的动作，以达到精确控制发动机在各种工况下进行工作。1．自动切断（ ASD ）继电器微机输出控制信号后，控制自动切断（ASD ）继电器搭铁电路，从而控制向汽油泵、喷油器和点火线圈提供电源的电压。其自动切断继电器电路如图14-36 所示。图 14-36 自动切断继电器电路当点火开关处于接通位置时，微机控制接通ASD 继电器搭铁电路，自动切断继电器线圈电路被接通， 使继电器触点闭合，从而接通蓄电池向点火线圈和喷油器的供电电路。此时由于微机接通ASD 继电器搭铁电路，同时也接通了汽油泵继电器线圈电路，使汽油泵继电器触点闭合，使汽油泵工作。当点火开关处于“接通”或“起动”位置时，微机使ASD 继电器搭铁的同时，将监视曲轴位置传感器的输入信号。如果微机3S 内未接收到该输入信号，微机将切断ASD 继电器线圈的搭铁电路，使自动切断继电器和汽油泵继电器触点打开，切断点火线圈、 喷油器和汽油泵电源电路。ECU 可由 ASD 传感器处检测自动切断继电器的通断情况，ASD 传感器还可以检测自动切断继电器电路工作和故障情况。2．交流发电机励磁微机输出控制信号，控制交流发电机励磁，使发电机的输出电压保持在13.4~15V 。发电机各接线柱的情况如图14-37 所示，微机控制发电机励磁电流如图14-38 所示图 14-37 交流发电机各接线柱的情况图 14-38 控制交流发电机励磁电路当发电机正常工作时，其励磁电路为：发电机“+”→自动切断继电器→发电机磁场接线柱 B→磁场绕组→磁场接线柱C→ECU 发电机励磁接线柱20→大功率管→搭铁→发电机“- ”。在自动切断继电器触点闭合时，只要微机控制大功率管构成发电机磁场搭铁，就接通了磁场电路；大功率管截止，就切断磁场电路。如果微机检测到发电机的输出电压低于规定电压值（表14-1）。微机就会使磁场电路搭铁的相对时间增长，即大功率管的相对导通率增大，平均励磁电流增大，形成较强的磁场，提高...
