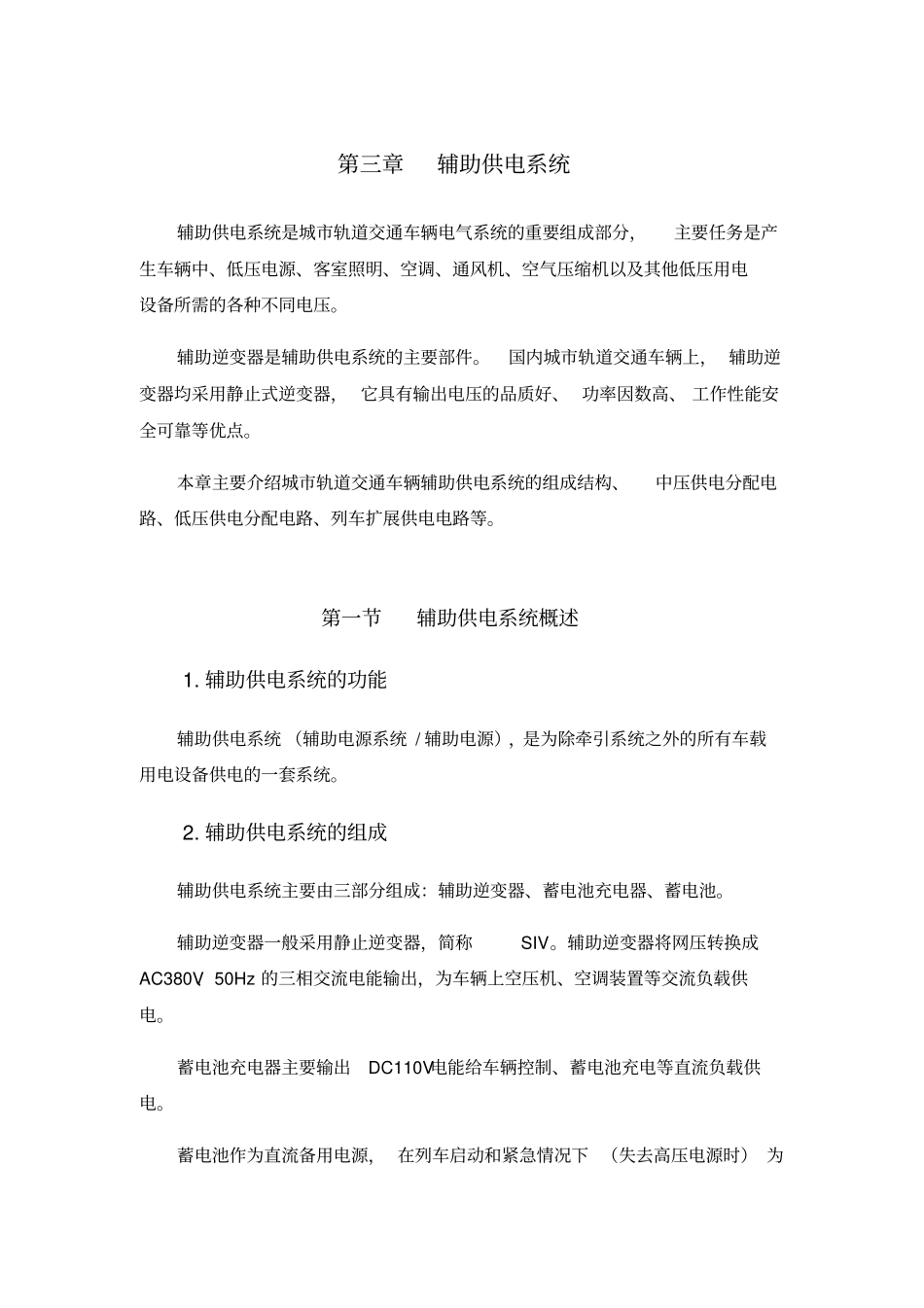

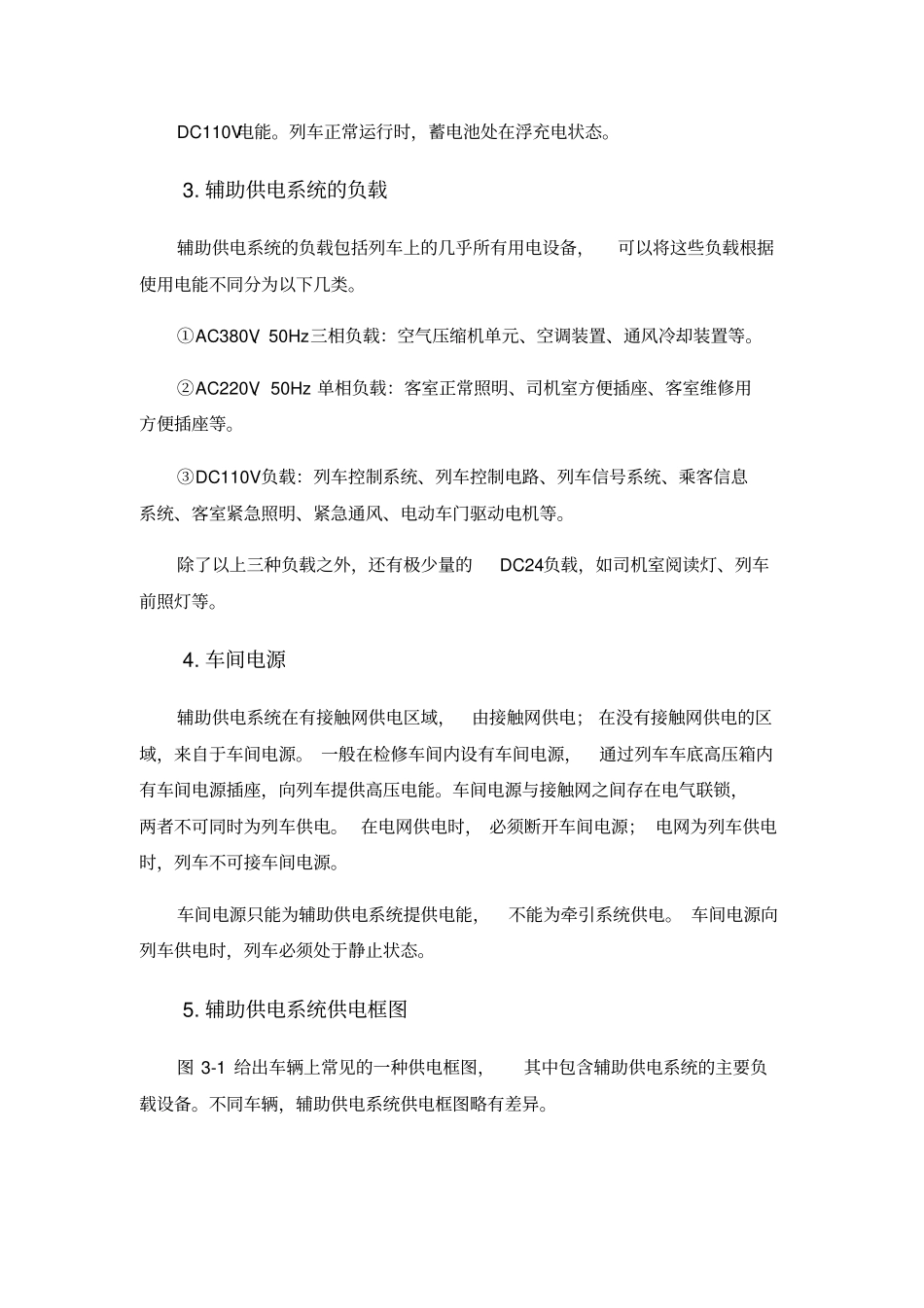

第三章辅助供电系统辅助供电系统是城市轨道交通车辆电气系统的重要组成部分，主要任务是产生车辆中、低压电源、客室照明、空调、通风机、空气压缩机以及其他低压用电设备所需的各种不同电压。辅助逆变器是辅助供电系统的主要部件。国内城市轨道交通车辆上， 辅助逆变器均采用静止式逆变器， 它具有输出电压的品质好、 功率因数高、 工作性能安全可靠等优点。本章主要介绍城市轨道交通车辆辅助供电系统的组成结构、中压供电分配电路、低压供电分配电路、列车扩展供电电路等。第一节辅助供电系统概述1. 辅助供电系统的功能辅助供电系统 （辅助电源系统 / 辅助电源），是为除牵引系统之外的所有车载用电设备供电的一套系统。2. 辅助供电系统的组成辅助供电系统主要由三部分组成：辅助逆变器、蓄电池充电器、蓄电池。辅助逆变器一般采用静止逆变器，简称SIV。辅助逆变器将网压转换成AC380V、50Hz 的三相交流电能输出，为车辆上空压机、空调装置等交流负载供电。蓄电池充电器主要输出DC110V电能给车辆控制、蓄电池充电等直流负载供电。蓄电池作为直流备用电源， 在列车启动和紧急情况下 （失去高压电源时） 为列车提供DC110V电能。列车正常运行时，蓄电池处在浮充电状态。3. 辅助供电系统的负载辅助供电系统的负载包括列车上的几乎所有用电设备，可以将这些负载根据使用电能不同分为以下几类。①AC380V、50Hz三相负载：空气压缩机单元、空调装置、通风冷却装置等。②AC220V、50Hz 单相负载：客室正常照明、司机室方便插座、客室维修用方便插座等。③DC110V负载：列车控制系统、列车控制电路、列车信号系统、乘客信息系统、客室紧急照明、紧急通风、电动车门驱动电机等。除了以上三种负载之外，还有极少量的DC24负载，如司机室阅读灯、列车前照灯等。4. 车间电源辅助供电系统在有接触网供电区域，由接触网供电； 在没有接触网供电的区域，来自于车间电源。 一般在检修车间内设有车间电源，通过列车车底高压箱内有车间电源插座，向列车提供高压电能。车间电源与接触网之间存在电气联锁，两者不可同时为列车供电。 在电网供电时， 必须断开车间电源； 电网为列车供电时，列车不可接车间电源。车间电源只能为辅助供电系统提供电能，不能为牵引系统供电。 车间电源向列车供电时，列车必须处于静止状态。5. 辅助供电系统供电框图图 3-1 给出车辆上常见的一种供电框图，其中包含辅助供电系统的主要负载设备。不同车辆，辅助供电系统供...
