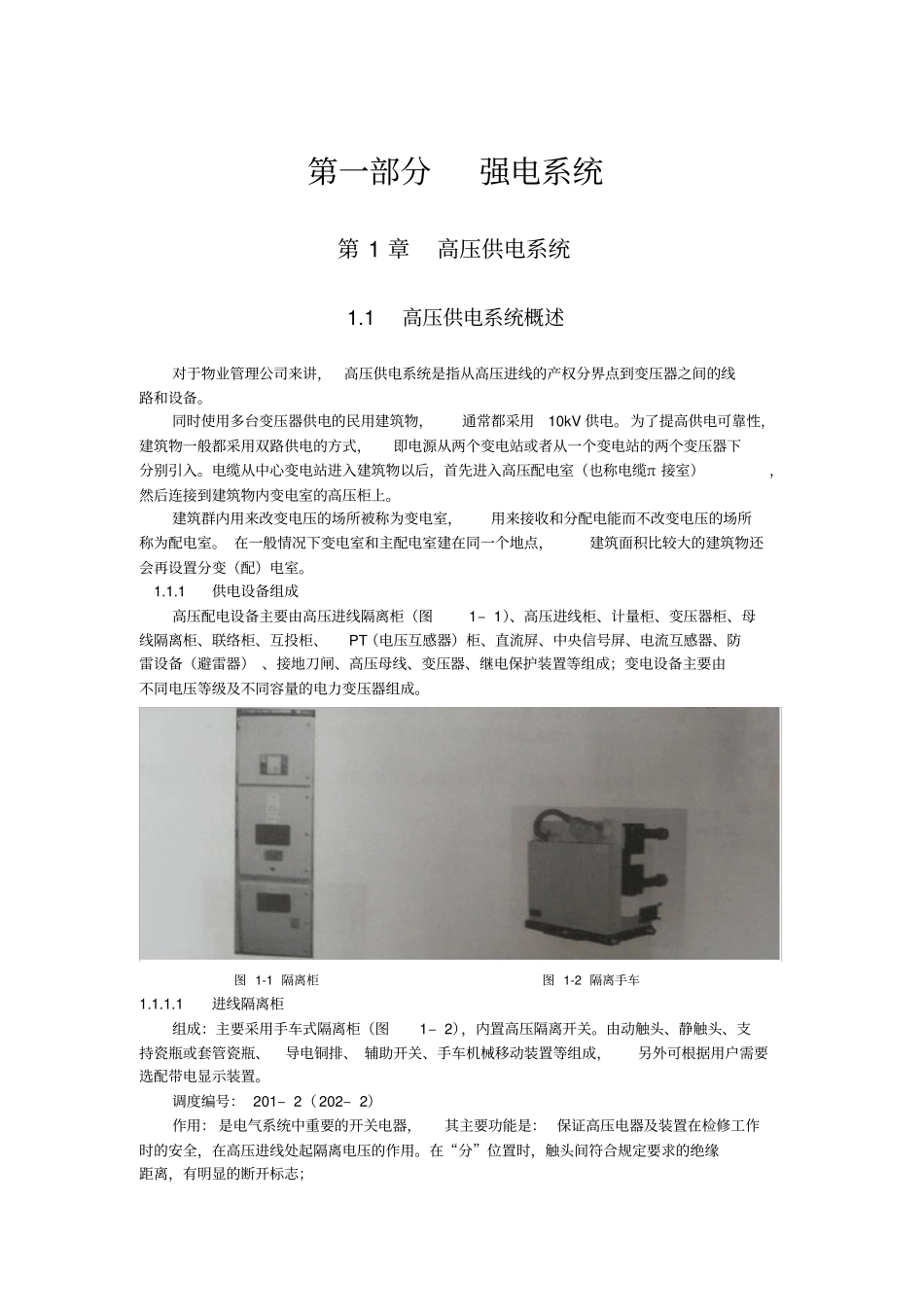

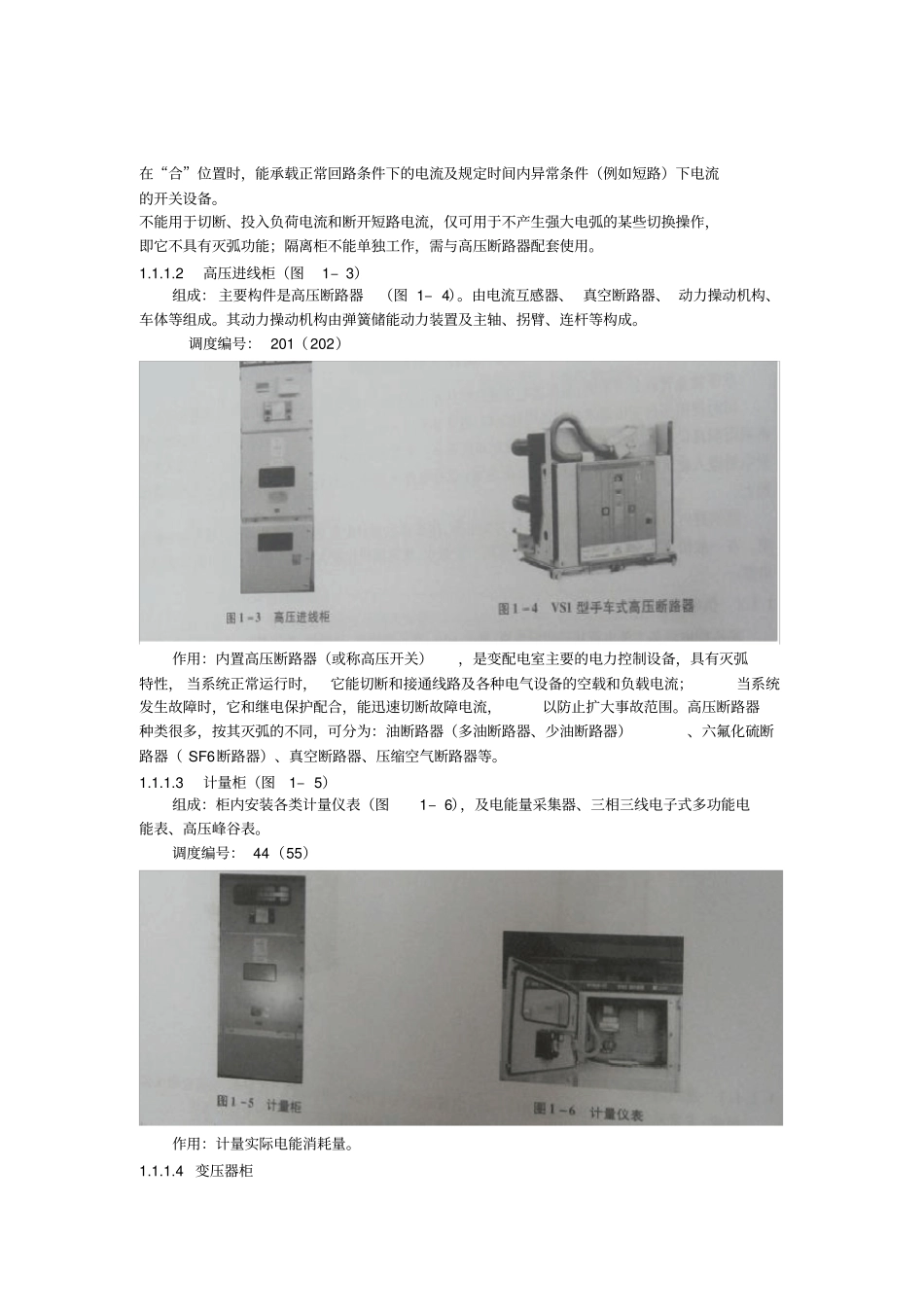

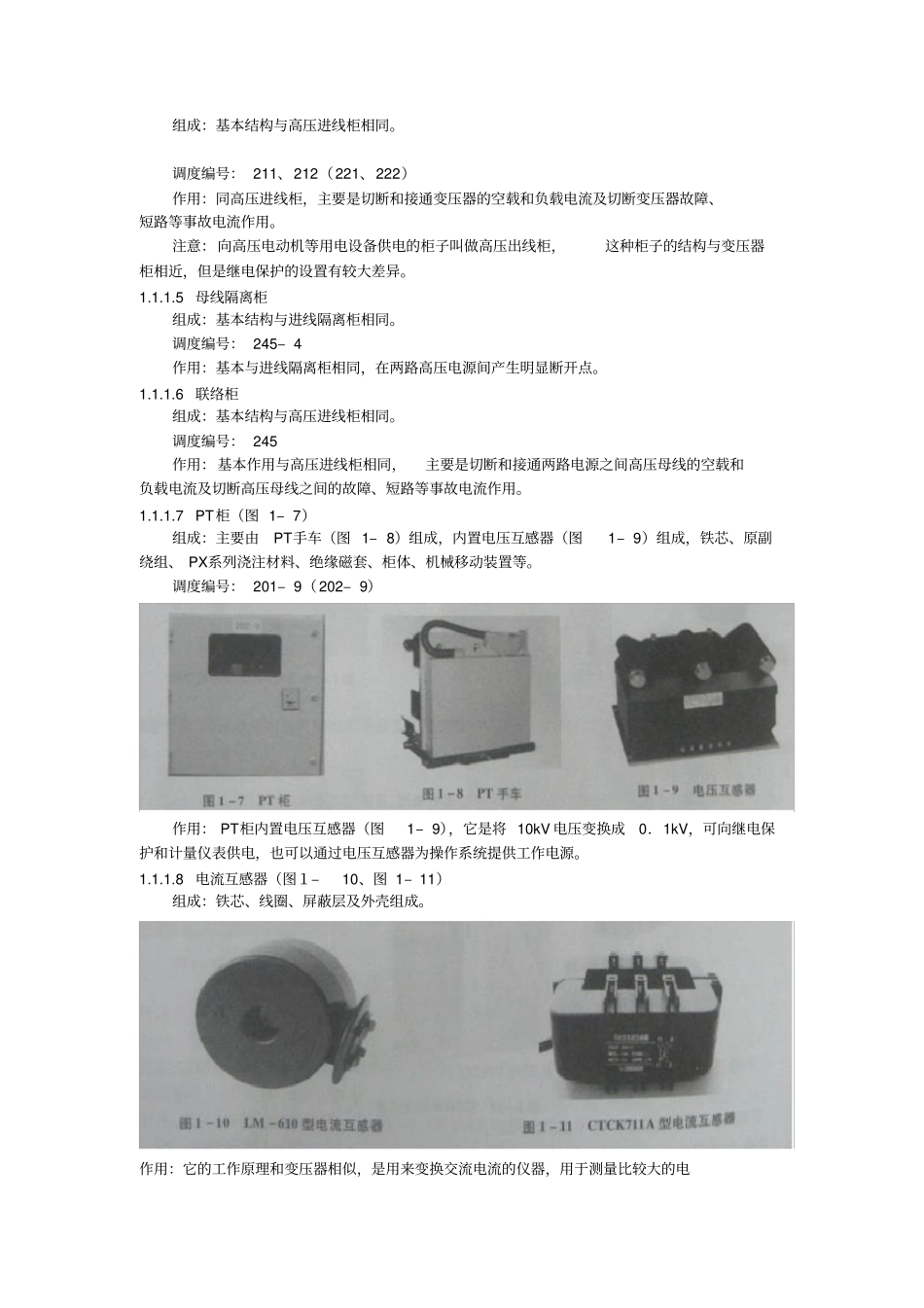

第一部分强电系统第 1 章高压供电系统1.1 高压供电系统概述对于物业管理公司来讲，高压供电系统是指从高压进线的产权分界点到变压器之间的线路和设备。同时使用多台变压器供电的民用建筑物，通常都采用10kV 供电。为了提高供电可靠性，建筑物一般都采用双路供电的方式，即电源从两个变电站或者从一个变电站的两个变压器下分别引入。电缆从中心变电站进入建筑物以后，首先进入高压配电室（也称电缆π 接室），然后连接到建筑物内变电室的高压柜上。建筑群内用来改变电压的场所被称为变电室，用来接收和分配电能而不改变电压的场所称为配电室。 在一般情况下变电室和主配电室建在同一个地点，建筑面积比较大的建筑物还会再设置分变（配）电室。1.1.1 供电设备组成高压配电设备主要由高压进线隔离柜（图1– 1）、高压进线柜、计量柜、变压器柜、母线隔离柜、联络柜、互投柜、PT（电压互感器）柜、直流屏、中央信号屏、电流互感器、防雷设备（避雷器） 、接地刀闸、高压母线、变压器、继电保护装置等组成；变电设备主要由不同电压等级及不同容量的电力变压器组成。1.1.1.1 进线隔离柜组成：主要采用手车式隔离柜（图1– 2），内置高压隔离开关。由动触头、静触头、支持瓷瓶或套管瓷瓶、导电铜排、 辅助开关、手车机械移动装置等组成，另外可根据用户需要选配带电显示装置。调度编号： 201– 2（202– 2）作用： 是电气系统中重要的开关电器，其主要功能是： 保证高压电器及装置在检修工作时的安全，在高压进线处起隔离电压的作用。在“分”位置时，触头间符合规定要求的绝缘距离，有明显的断开标志；图 1-1 隔离柜图 1-2 隔离手车在“合”位置时，能承载正常回路条件下的电流及规定时间内异常条件（例如短路）下电流的开关设备。不能用于切断、投入负荷电流和断开短路电流，仅可用于不产生强大电弧的某些切换操作，即它不具有灭弧功能；隔离柜不能单独工作，需与高压断路器配套使用。1.1.1.2高压进线柜（图1– 3）组成： 主要构件是高压断路器（图 1– 4）。由电流互感器、 真空断路器、 动力操动机构、车体等组成。其动力操动机构由弹簧储能动力装置及主轴、拐臂、连杆等构成。调度编号： 201（202）作用：内置高压断路器（或称高压开关），是变配电室主要的电力控制设备，具有灭弧特性， 当系统正常运行时，它能切断和接通线路及各种电气设备的空载和负载电流；当系统发生故障时，它和继电保护配合，能迅速切断故障电流...
