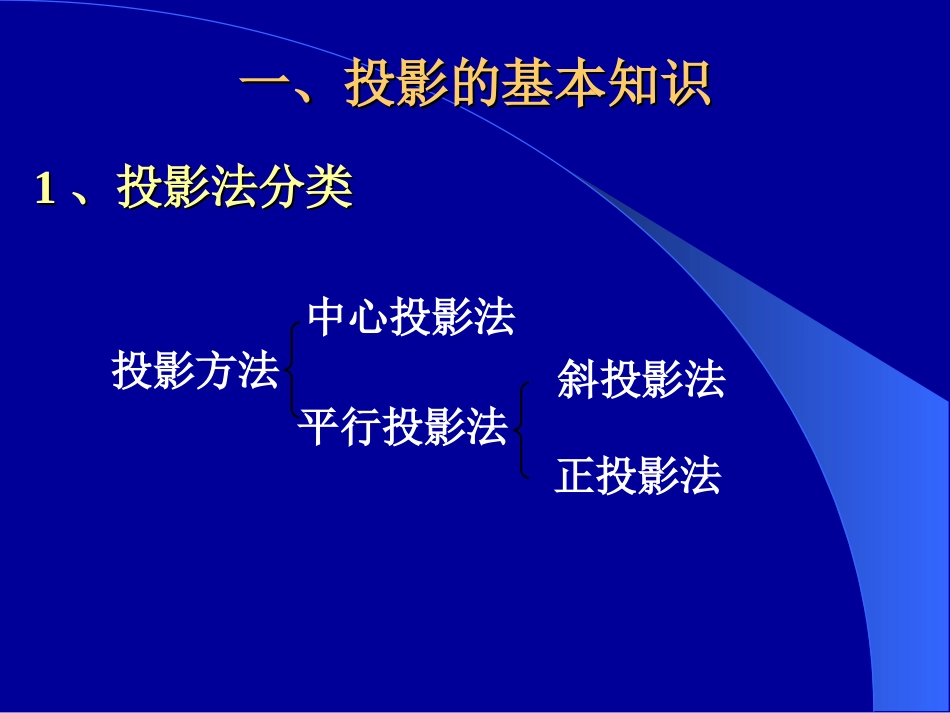

常见的技术图样常见的技术图样投影方法中心投影法平行投影法正投影法斜投影法一、投影的基本知识一、投影的基本知识11、投影法分类、投影法分类中心投影法投射线投射中心物体投影面投影物体位置改变，投影大小也改变平行投影法投射线互相平行且垂直于投影面投射线互相平行且倾斜于投影面正投影法斜投影法[[讨论讨论]]11、中心投影法、斜投影法、正投影、中心投影法、斜投影法、正投影的投影特性？的投影特性？22、、单一投影能不能完整的确定物单一投影能不能完整的确定物体的结构形状？（参考下图）体的结构形状？（参考下图）单一正投影不能完全确定物体的形状和大小二、三视图二、三视图1．三投影面体系HWV投影面◆正投影面（简称正面或V面）◆水平投影面（简称水平面或H面）◆侧投影面（简称侧面或W面）投影轴oXZOX轴V面与H面的交线OZ轴V面与W面的交线OY轴H面与W面的交线Y三个投影面互相垂直2.三视图的形成过程:将物体正放在三投影面体系中，用正投影法向三个投影面投影，就得到了物体的三面投影，也叫三视图。V——主视图H——俯视图W——左视图VWH3、三投影面的展开：x0yzy俯视主视左视YXZO规定:V面保持不动，H面向下向后绕OX轴旋转900，W面向右向后绕OZ轴旋转900。4.三视图的投影规律：长对正高平齐宽相等长对正高平齐宽相等5.位置关系：主视图反映：主视图反映：上、下、左、上、下、左、右右俯视图反映：俯视图反映：前、后、左、前、后、左、右右左视图反映：左视图反映：上、下、前、上、下、前、后后上下左右后前上下前后左右三、形体的尺寸标注三、形体的尺寸标注1、基本规则(1)机件的真实大小应以图样上所注的尺寸数值为依据，与图形的大小及绘图的准确度无关；(2)图样的中尺寸，一般以mm为单位，不需标注计量单位的代号或名称；(3)图样中所注的尺寸，为该图样所示机件的最后完工尺寸；(4)机件的每一尺寸，一般只标注一次，并应标注在反映该结构最清晰的图形上。22、标注尺寸的三要素、标注尺寸的三要素尺寸界线尺寸线尺寸数字========三要素的应用：三要素的应用：(1)尺寸界线用细实线绘制，应由图形的轮廓线、轴线或对称中心线处引出；也可利用轮廓线、轴线或对称中心线作为尺寸界线。(2)尺寸线（包括箭头）用细实线绘制，其两个终端绘有箭头，箭头应指到尺寸界线；尺寸线不能用其他图线代替，也不得与其他图线重合或在其延长线上。(3)尺寸数字（包括符号）用阿拉伯数字表示。数字不可被任何图线通过，否则必须把图线断开。33、各类尺寸的注法、各类尺寸的注法(1)线性尺寸的注法尺寸线与所标注的线段平行；尺寸界线应与尺寸线垂直（必要时才允许倾斜），并应超出尺寸线2—3mm。A.水平方向尺寸注写在尺寸线的上方，字头向上；B.垂直方向尺寸注写在尺寸线的左方，字头向左；C.倾斜方向尺寸注写在尺寸线的斜上方，字头向着斜上方；D.当出现在30范围内标注尺寸时，应按引出标注。（如下页）2020小尺寸的标注形式(2)(2)圆、圆弧及球面尺寸的标注圆、圆弧及球面尺寸的标注A.标注圆的直径时，应在尺寸数字前加注符号“Ø”；标注圆弧的半径时，应在尺寸数字前加注符号“R”。B.小圆及小圆弧的标注方法C.C.球面尺寸的标注（球面尺寸的标注（SSØØ、、SRSR））(3)(3)角度尺寸的标注角度尺寸的标注A、尺寸界线必须沿径向引出；B、角度的数字一律水平填写;C、数字应写在尺寸线中断处，必要时写在外面，或引出标注。44、案例形体的尺寸标注图、案例形体的尺寸标注图四、机械加工图四、机械加工图内容包括：三视图、尺寸标注、必要的其他视图、标题栏、文字说明等。五、五、剖视图剖视图适用场合：零件的内部或后面等一些不可见的结构。六、六、线路图线路图概念：是指用图形符号和线段组成的电子工程用的略图，包括电路原理图、接线图和逻辑图等。小结小结1．正投影原理；2．三视图的形成；3．绘制三视图，并标注尺寸；4．根据提供的形体的三视图，能想出形体的空间形状；5．了解一般机械加工图、电子线路图中符号的含义及表达方法，并能识读它们。谢谢！放映结束感谢各位的批评指导！让我们共同进步
