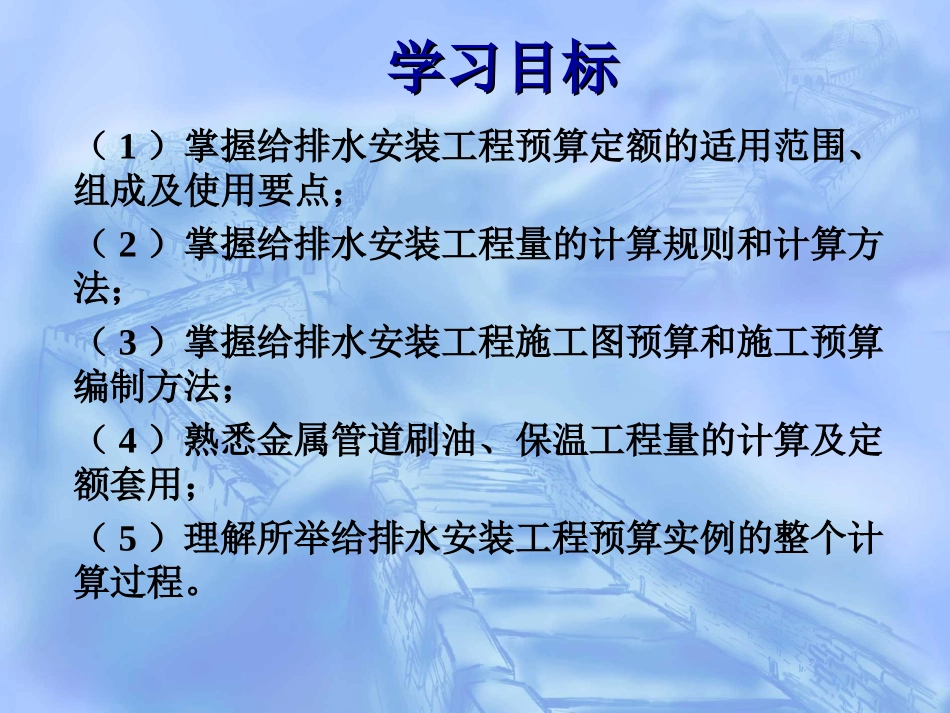

给排水安装基础与识图学习目标学习目标（1）掌握给排水安装工程预算定额的适用范围、组成及使用要点；（2）掌握给排水安装工程量的计算规则和计算方法；（3）掌握给排水安装工程施工图预算和施工预算编制方法；（4）熟悉金属管道刷油、保温工程量的计算及定额套用；（5）理解所举给排水安装工程预算实例的整个计算过程。学习重点（1）给排水安装工程预算定额的使用；（2）给排水安装工程量的计算方法；（3）给排水安装工程施工图预算编制实例；（4）给排水安装工程施工预算编制实例。给排水安装工程量的计算1、分室内给水、室外给水、室内排水、室外排水四个部分分别计算。2、工程量计算内容可分为管道安装、用水器具和附属设备三类。管道工程量按施工图设计长度计算，其余按自然单位计算。室内给水系统的分类室内给水系统按其供水对象的不同，基本可分为以下三类：（1）生活给水系统生活给水系统是指供给居住建筑、公共建筑和工业企业建筑内的饮用、盥洗、淋浴、冲洗等生活用水的给水系统。（2）生产给水系统生产给水系统是指供给工业生产用于冷却、洗涤等生产过程所需的给水系统。（3）消防给水系统消防给水系统是指供给建筑物消火栓及其他消防装置用水的给水系统。2.2.2室内给水系统的组成引入管水表节点给水管道给水附件升压和储水设备2.2.3室内给水系统的给水方式室内给水系统的给水方式必须根据用户对水质、水压和水量的要求，室外管网所能提供的水质、水量和水压情况，卫生器具及消防设备等用水点在建筑物内的分布以及用户对供水安全要求等条件来确定。室内给水系统给水方式主要有如下几种：水水表表泄水管泄水管水平干管水平干管立管立管11、直接给水方式、直接给水方式特点特点：：系统简单，投资省，可充分利用外网水压。但是一旦外网停水，室内立即断水。适用场所适用场所：：水量、水压在一天内均能满足用水要求的用水场所。2、设水箱的给水方式特点特点：：供水可靠，系统简单，投资省，可充分利用外网水压。缺点是增加了建筑物的荷载，容易产生二次污染。适用场所适用场所：：供水水压、水量周期性不足时采用水箱泄水管泄水管水水表表3、设有贮水池、水箱和水泵的给水方式特点特点：：水泵能及时向水箱供水，可缩小水箱的容积。供水可靠，投资较大，安装和维修都比较复杂。适用场所适用场所：：室外给水管网水压低于或经常不能满足建筑内部给水管网所需水压，且室内用水不均匀时采用。水池水箱水泵4、气压给水方式特点特点：：供水可靠，无高位水箱，但水泵效率低、耗能多。适用场所适用场所：：外网水压不能满足所需水压，用水不均匀，且不宜设水箱时采用。气压水罐5、分区给水方式特点特点：：可以充分利用外网压力，供水安全，但投资较大，维护复杂。适用场所适用场所：：供水压力只能满足建筑下层供水要求时采用水箱泄水管水表水池室外给水管网水压线2、给水管道附件给水管道附件是安装在管道及设备上的启闭和调节装置的总称。一般分为配水附件和控制附件两类。1.配水附件单把立式菜盆龙头面盆单把龙头液压水位控制阀可调式减压阀比例减压阀消声止回阀泄压阀22、控制附、控制附件件蝶阀旋翼式水表图片给排水管道安装工程量计算一、给排水管道界线的划分一、给排水管道界线的划分给水管道工程量计算规则给水管道工程量计算规则1.给水管道：按施工图所示中心长度，以“m”为计量单位，不扣除阀门、管件(包括水表、伸缩器等组成安装)所占的长度。注：（1）水平安装管道长度：以施工平面图所示的管道中心线尺寸计算；（2）垂直安装管道长度：按系统图（或建筑剖面图）所示的管道标高计算。（3）管道安装工程量均应区分不同材质、不同连接方式、不同公称直径分别计算；（4）管道均为未计主材材料。（5）管道汇总工程量时，其准确度两位取小数，两位后的位数按四舍五入法取舍。给排水施工图工程量计算例：如图所示，计算给水管道的工程量给排水管道安装工程量计算
