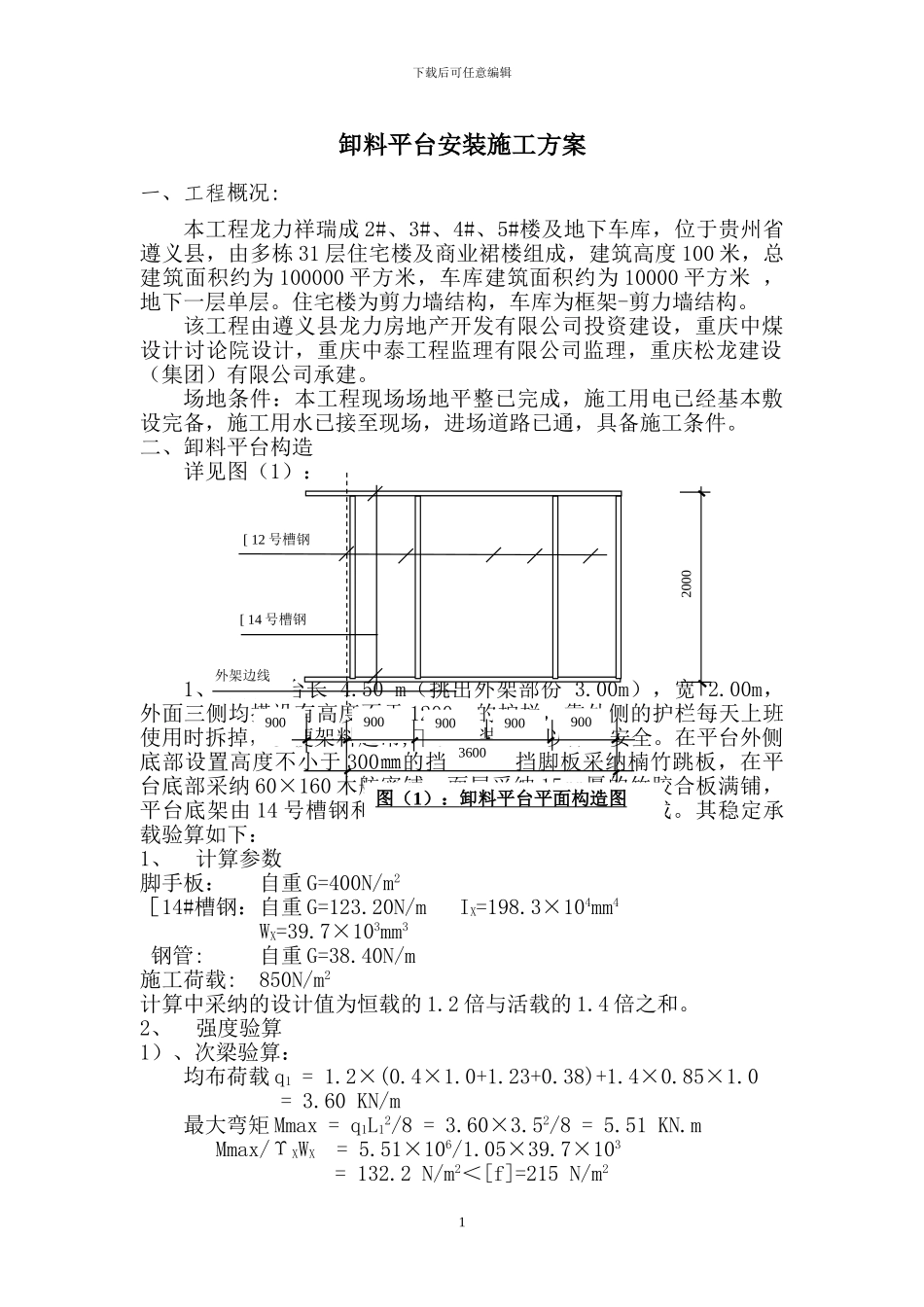

遵义县龙力•祥瑞城住宅及地下车库工程卸料平台安装施工方案重庆松龙建设(集团)有限公司二 O 一四年四月 0下载后可任意编辑卸料平台安装施工方案一、工程概况:本工程龙力祥瑞成 2#、3#、4#、5#楼及地下车库,位于贵州省遵义县,由多栋 31 层住宅楼及商业裙楼组成,建筑高度 100 米,总建筑面积约为 100000 平方米,车库建筑面积约为 10000 平方米 ,地下一层单层。住宅楼为剪力墙结构,车库为框架-剪力墙结构。该工程由遵义县龙力房地产开发有限公司投资建设,重庆中煤设计讨论院设计,重庆中泰工程监理有限公司监理,重庆松龙建设(集团)有限公司承建。场地条件:本工程现场场地平整已完成,施工用电已经基本敷设完备,施工用水已接至现场,进场道路已通,具备施工条件。二、卸料平台构造详见图(1):1、卸料平台长 4.50 m(挑出外架部份 3.00m),宽 2.00m,外面三侧均搭设有高度不于 1200㎜的护栏,靠外侧的护栏每天上班使用时拆掉,以便架料起吊,下班时装上,以保证安全。在平台外侧底部设置高度不小于 300㎜的挡脚板,挡脚板采纳楠竹跳板,在平台底部采纳 60×160 木舫密铺,面层采纳 15㎜厚的竹胶合板满铺,平台底架由 14 号槽钢和 12 号槽钢焊接或螺栓连接组成。其稳定承载验算如下:1、计算参数脚手板: 自重 G=400N/m2[14#槽钢:自重 G=123.20N/m IX=198.3×104mm4 WX=39.7×103mm3 钢管: 自重 G=38.40N/m施工荷载: 850N/m2计算中采纳的设计值为恒载的 1.2 倍与活载的 1.4 倍之和。2、强度验算1)、次梁验算:均布荷载 q1 = 1.2×(0.4×1.0+1.23+0.38)+1.4×0.85×1.0 = 3.60 KN/m最大弯矩 Mmax = q1L12/8 = 3.60×3.52/8 = 5.51 KN.mMmax/ΥXWX = 5.51×106/1.05×39.7×103 = 132.2 N/m2<[f]=215 N/m21图( 1 ): 卸料平台平面构造图 20009009009009003600900[ 12 号槽钢[ 14 号槽钢外架边线下载后可任意编辑安全。2)、主梁验算:均布荷载 q2 = 1.2×12.3 = 0.15 KN/m集中荷载 P = 3.6×1.75 = 6.3 KN最大弯矩 Mmax = q2L22/8 + PL2/3 = 0.15×22/8+6.3×2/3 = 4.28 KN.mMmax/ΥXWX = 4.28×106/1.05×39.7×103 = 102.67 N/m2<[f]=215 N/m2 安全。3)、钢丝绳验算:当层高为最小值 3.0m 时,钢丝绳张力 T 最大;T = (2P+0.5 q2L 2)/sin60 = (2×6.3+0.5×0.15×2)/0.61 = 20.90Kn钢丝绳之间荷载不均匀系...
