2024年风机安装施工方案VIP免费

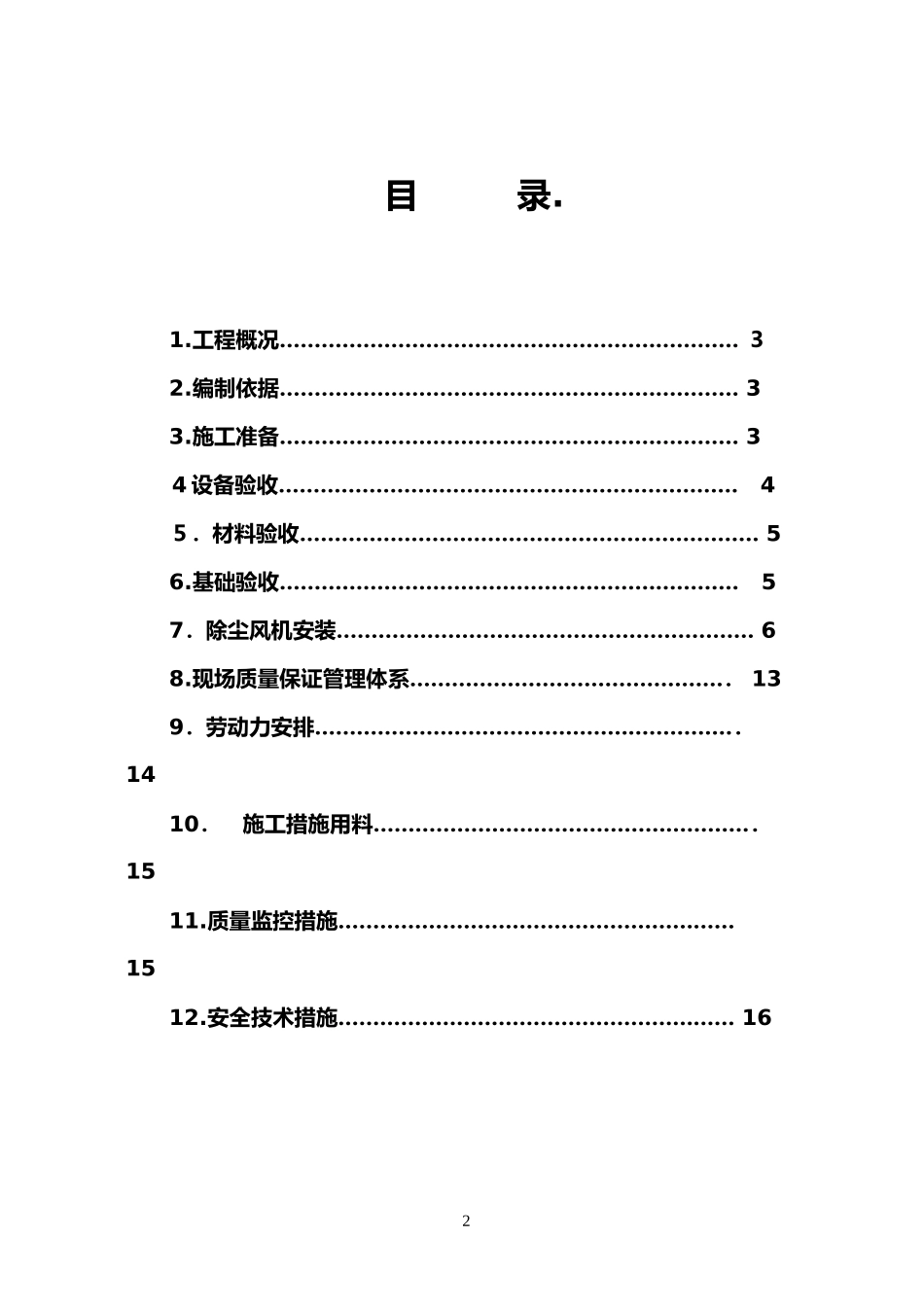

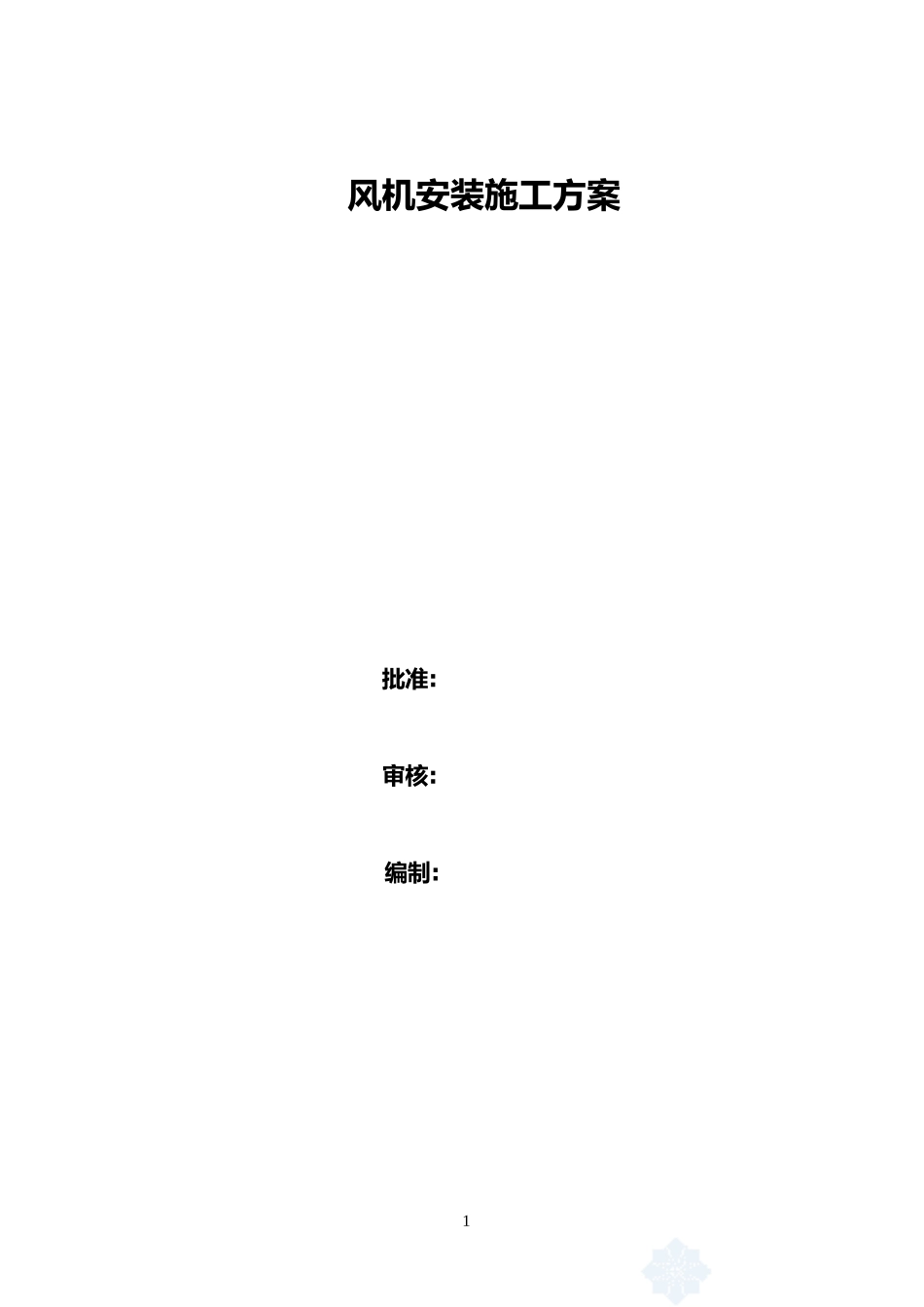

风机安装施工方案批准:审核:编制:1目录.1.工程概况…………………………………………………………３2.编制依据…………………………………………………………33.施工准备…………………………………………………………34设备验收…………………………………………………………4５．材料验收…………………………………………………………56.基础验收…………………………………………………………57．除尘风机安装……………………………………………………68.现场质量保证管理体系………………………………………．139．劳动力安排……………………………………………………．1410．施工措施用料………………………………………………．1511.质量监控措施…………………………………………………1512.安全技术措施…………………………………………………1621工程概况风机为地下料仓除尘风机（型号：Y4－73-1４Ｎo．2２F）。风机类型为离心风机，主要由机壳、叶轮、进风口、进风箱、进口调节门、转动组、联轴器等组成,驱动由主电机传动风机主轴旋转。主电机与风机之间用液力耦合器调节风机转速。质量目标：保证分部工程交验合格率为1０0%,杜绝重大工程质量事故发生。工程质量标准“省优”。2编制依据《机械设备安装工程施工及验收通用规范》GB50２３1—9８《压缩机、风机、泵安装工程施工及验收规范》GＢ50275—983施工准备3.1.技术准备3.１.１.参加本系统施工人员应认真学习有关的规范、规程和设3计图纸。3.1.2进行图纸的自审和会审工作,对施工人员进行技术安全交底的工作。3.２材料及主要机具:3．.２.1风机安装所使用的主要材料,成品或半成品应有出厂合格证或质量鉴定文件。ﻫ４设备验收设备的开箱验收应有业主和设备承包商参加,开箱验收时应注意以下几点:4．1开箱前检查设备型号和箱号,防止开错。4.2开箱前尽量将设备搬运至安装地点附近，减少开箱后的托运工作。4.3开箱一般应从顶板开始,在拆开顶板查明情况后,再采取适当的方法拆除其它箱板。4.4开箱时应用起钉器或撬杠,如有铁皮箍的,应先拆掉，不得用锤乱砸乱拆。４.5精密的零件、部件和附件,必须入库保存。4．6设备检查时应注意:4.6.1、设备的规格、型号应与图纸相符。4.6.2、认真检查设备外观和保护包装情况，如有缺陷、损坏或锈蚀应记录在册。4.６.3、按装箱清单清点零、部件等，出厂合格证和其它技术4文件是否齐全,作好记录。４.６.４、设备的转动和滑动部件在防锈油料清除前，不得转动和滑动。因检查而除去的防锈油料,在检查后应重新涂上。4.６.５、不需要安装或安装时不用的零件、附属材料、专用工具和技术文件,在检查后应交给使用单位保管,安装时需用的应进行分类编号，妥善保管,用后交业主。4.6．7、开箱时检查出的问题应形成书面性文件，请业主代表和设备供应商代表签字确认。4.6．8、检查完毕应及时填写开箱记录，并办理移交手续。５材料验收５.1钢材、型钢等材料必须具有材质合格证书，否则应补做所缺项目的检验,其指标应符合现行国家或部颁技术标准。5.2钢材、型钢等在使用前应按设计要求核对其规格、材质、型号。5．3钢材、型钢等在使用前应进行外观检查，要求其表面不得有裂纹、缩孔、夹渣、折迭、重皮等现象。不得有超过壁厚负偏差的锈蚀或凹陷。6.基础验收、放线6.1基础必须由土建按图纸要求提供中心线的轴线标记、水平标高点，设备安装前基础表面必须铲麻面。6.2利用水准仪测出各个安装点的统一标高的误差值,并依据轴5线放出各安装位置的十字中心线。复测每个柱基±0.00面标高误差＜±3mm。6.3根据标高误差配制垫铁,垫铁尺寸应符合规范要求,每组垫铁不得超过三块。６.４予留孔的中心误差＜±1０mm,标高误差+10—-１0。予留孔全长倾斜偏差≯2０mｍ。7除尘风机安装。7．1施工程序基础验收设备安装垫铁设置设备清洗电机底坐安装止推轴承箱底座安装支撑轴承箱安装止推轴承箱安装轴衬安装下机壳安装风机转子安装上机壳安装6润滑系统工程偶合器电机风机进出口管道安装联轴器找正试运转7.2垫铁设置:垫铁设置采用座浆法,座浆操作要领详见GＢ50231—９8，附录七;垫铁上表面标高允许偏差:±0．5mm，水平度≤1/1０0０;...
