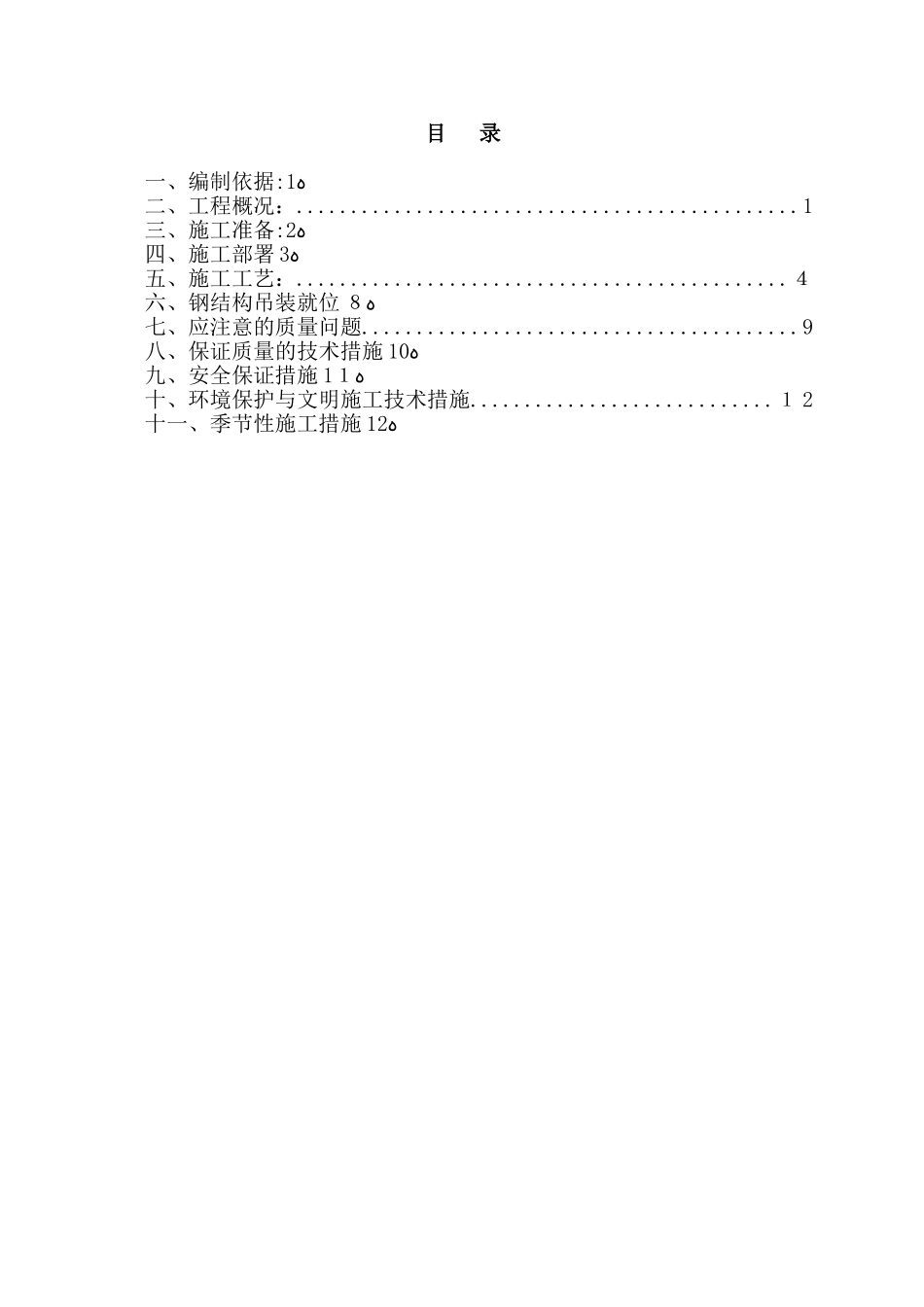

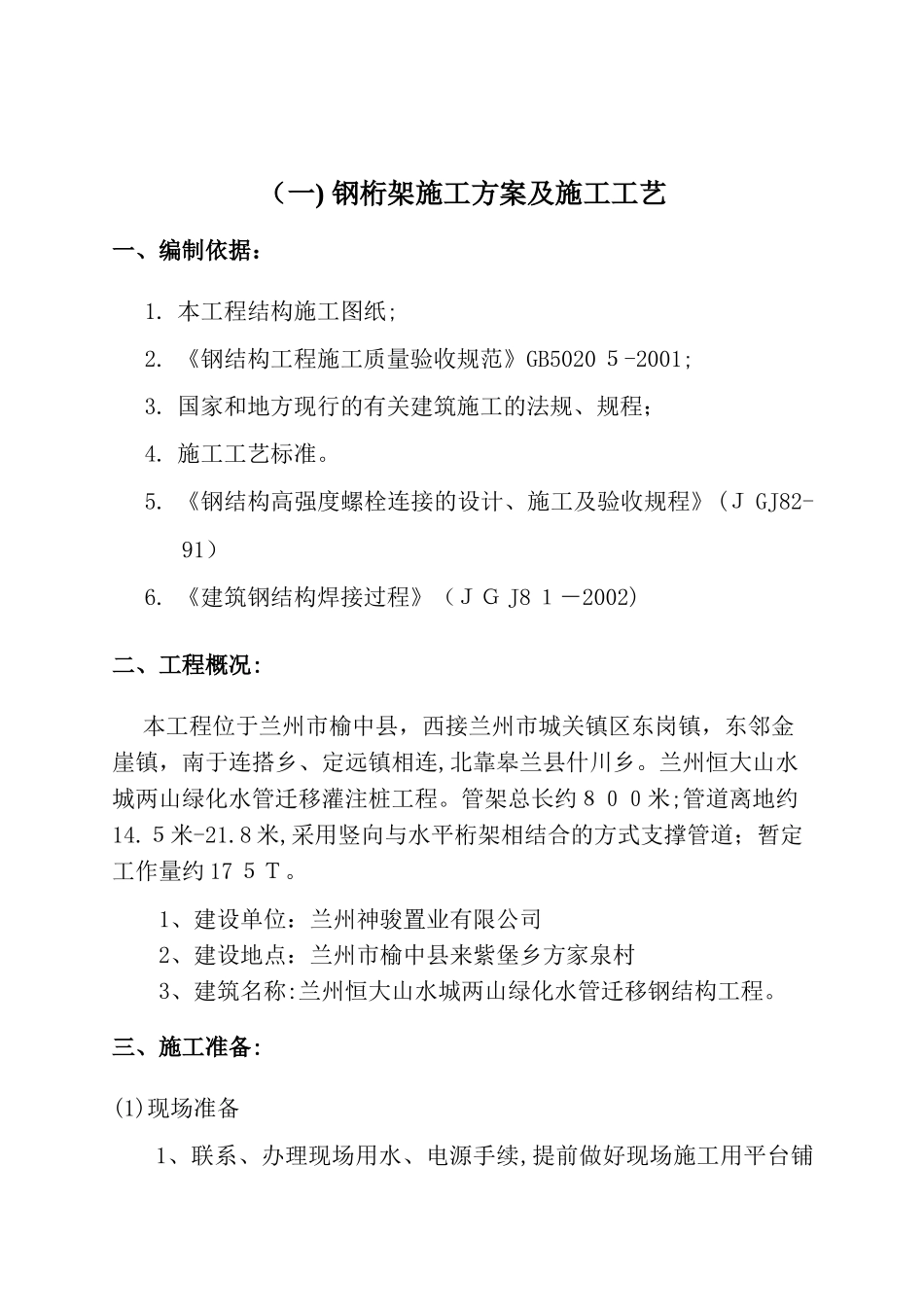

目录一、编制依据:ﻩ1二、工程概况：..............................................1三、施工准备:ﻩ2四、施工部署ﻩ3五、施工工艺：.............................................４六、钢结构吊装就位ﻩ８七、应注意的质量问题........................................9八、保证质量的技术措施ﻩ10九、安全保证措施ﻩ1１十、环境保护与文明施工技术措施............................１2十一、季节性施工措施ﻩ12（一)钢桁架施工方案及施工工艺一、编制依据：1.本工程结构施工图纸;2.《钢结构工程施工质量验收规范》GB5020５-2001;3.国家和地方现行的有关建筑施工的法规、规程；4.施工工艺标准。5.《钢结构高强度螺栓连接的设计、施工及验收规程》(ＪGJ82-91）6.《建筑钢结构焊接过程》（ＪＧJ8１－2002)二、工程概况:本工程位于兰州市榆中县，西接兰州市城关镇区东岗镇，东邻金崖镇，南于连搭乡、定远镇相连,北靠皋兰县什川乡。兰州恒大山水城两山绿化水管迁移灌注桩工程。管架总长约８００米;管道离地约14.５米-21.8米,采用竖向与水平桁架相结合的方式支撑管道；暂定工作量约17５Ｔ。1、建设单位：兰州神骏置业有限公司2、建设地点：兰州市榆中县来紫堡乡方家泉村3、建筑名称:兰州恒大山水城两山绿化水管迁移钢结构工程。三、施工准备:(1)现场准备1、联系、办理现场用水、电源手续,提前做好现场施工用平台铺设、电源准备工作。2、组织施工机具、材料随时进入现场。3、制作施工用的各种工装机具等。4、堪察现场,规划材料、机具进场道路,并选择和落实运输机械;提前做好周围设施、环境的处置与保护等准备工作。５、钢材进场后要组织有关人员进行验收,检查实物和质量证明材料是否合格,不合格材料不得用于工程。钢材进场堆放要减少钢材锈蚀和变形。6、熟悉图纸，做好焊接工艺技术交底。核对图纸材料表和设计是否相同，核对各节点安装标高与混凝土结构标高是否相符，如有不符及时通知甲方办理工程变更或洽商手续。7、电焊条要按设计和规范要求进行选用,必须有质量证明材料,施工前按要求进行烘焙，严禁使用药皮焊芯生锈的焊条。8、用坡口焊接时需用引弧板，引弧板材质和坡口型式应与焊件相同。9、施焊人员要经过培训并已取得国家认可的焊工操作证，且操作证要在有效期以内。1０、现场供电应符合焊接用电要求。11、主要机具:电焊机2台、焊把线、小型台钻1台、焊钳、面罩和小锤,沙轮切割机、5T倒链、5T千斤顶、各种规格扳手。钢结构吊装时采用一台QY25型汽车起重机。(2)其它准备1、人员组织和人员调配到位；2、、对有关人员进行技术交底;3、组织施工机具、材料、设备、构件等进场；４、与业主、监理、质量监督站就有关施工问题进行联系与落实。四、施工部署1、现场成立项目经理部,统一管理本工程。2、项目经理：冯袁宏，其主要职责为：项目经理是实施管理的责任者，对工程项目负直接领导责任；对确保项目按期、优质、高效地交付使用承担领导责任;负责施工全过程的组织管理、安全管理、质量管理、经营财务管理；负责合理调配和优化资源配置；负责重大事项的协调解决和决策工作。3、技术负责人:郭亮，其主要职责为:项目技术负责人负责汇报现场施工技术管理情况，并对施工质量、安全及资源计划情况承担技术责任。４、质检员张林生，其主要职责为：负责现场施工组织管理工作，对确保工程施工进度、工程质量、施工安全等承担责任；负责现场劳动力的组织调动、施工所用材料、工机具的供应和保管等工作。5、现场主要管理人员技术员:郭亮施工队长：郭旭红材料员：赵鹏翠焊接工程师：赵振荣五、施工工艺：下料——制孔——焊接——拼装——油漆——吊装就位——验收7.下料:放样：核对图纸的安装尺寸和孔距,以１：1的大样放出节点,核对各部分尺寸。放样应考虑加工余量，焊接构件按工艺要求放出焊接缩量。号料：检查核对材料，在材料上划出切割、钻孔等加工位置,标出零件编号。钢材下料的方法采取气割,根据钢材的规格选用合适的割枪型号,在施割过程中调火,以保证切割质量。放样用的钢卷尺，必须经过计量。8.制孔:采用小型台钻,在制孔过程中严格控制孔距偏差。钻孔超过允许偏差时，严禁采用钢块填...
