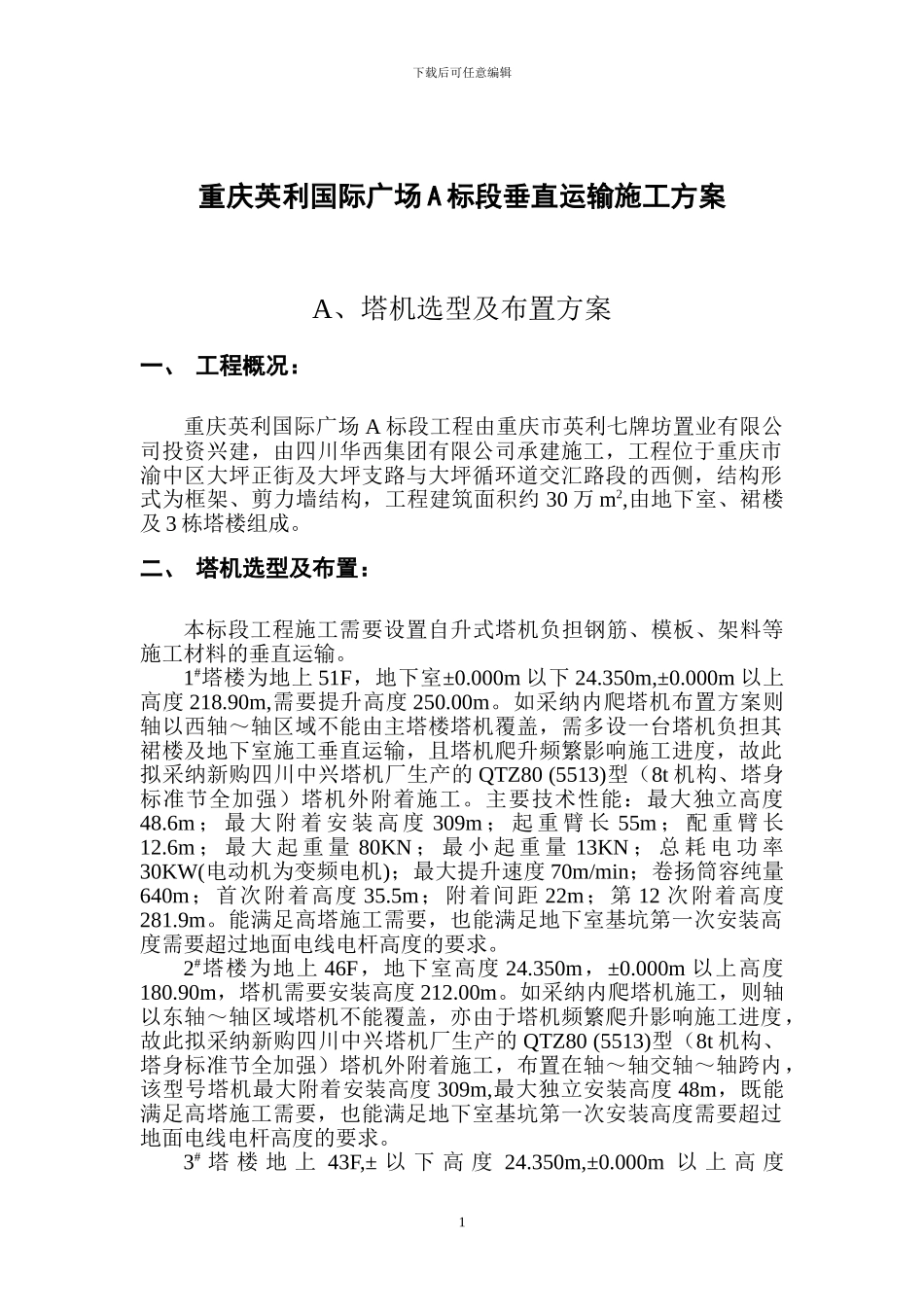

垂直运输施工方案_第1页
1/8

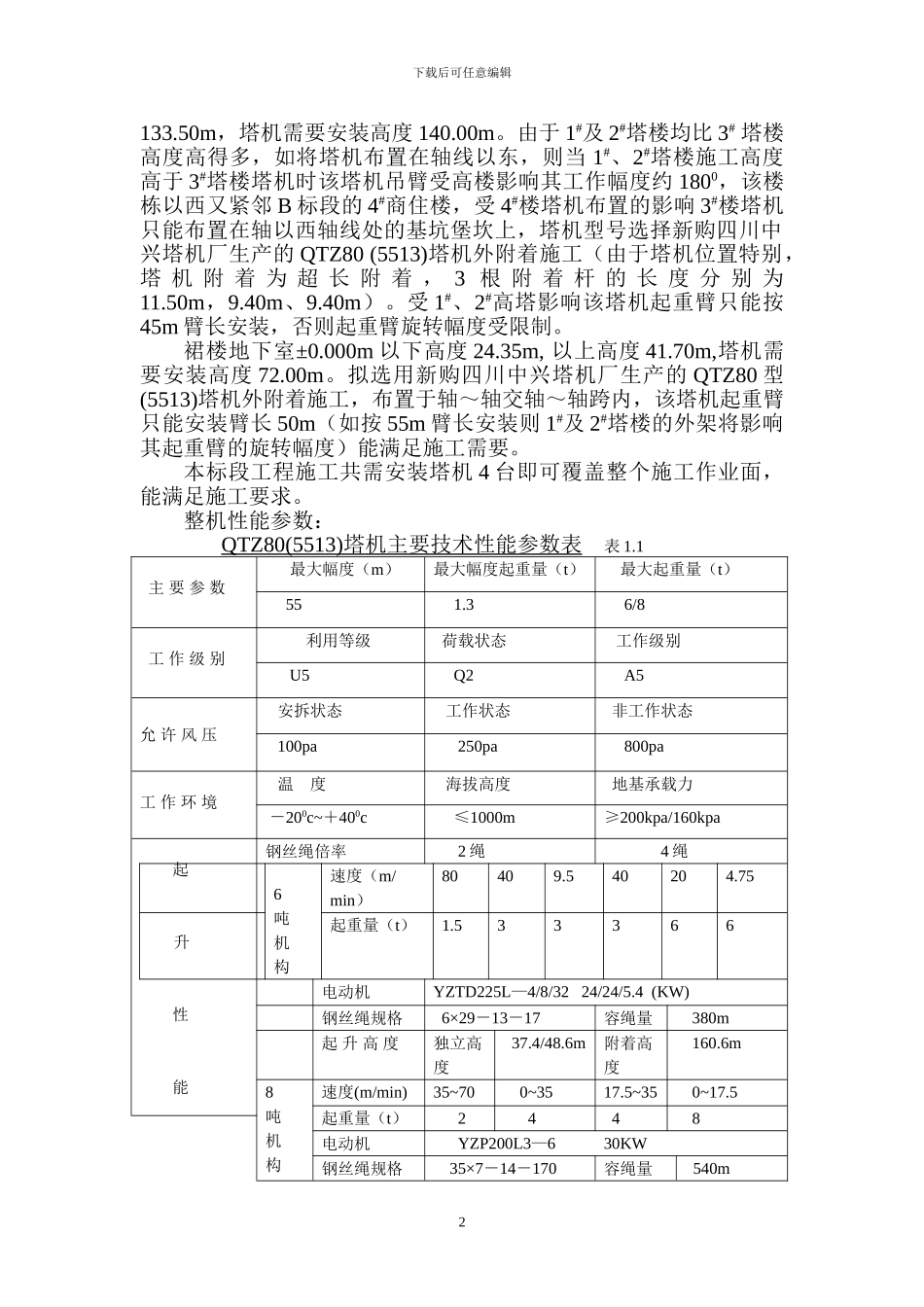

垂直运输施工方案_第2页
2/8

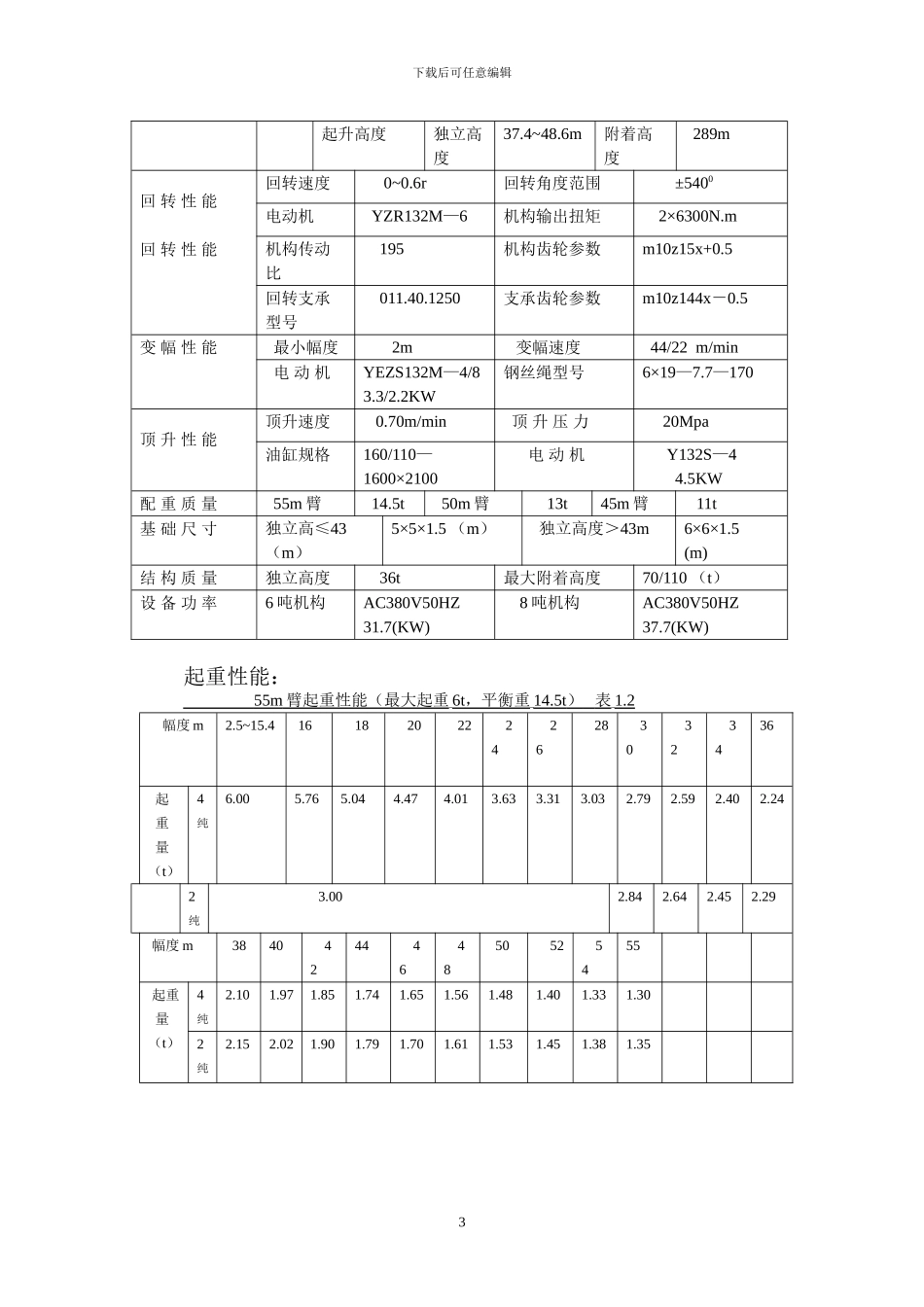

垂直运输施工方案_第3页
3/8
下载后可任意编辑重庆英利国际广场 A 标段垂直运输施工方案A、塔机选型及布置方案一、 工程概况: 重庆英利国际广场 A 标段工程由重庆市英利七牌坊置业有限公司投资兴建,由四川华西集团有限公司承建施工,工程位于重庆市渝中区大坪正街及大坪支路与大坪循环道交汇路段的西侧,结构形式为框架、剪力墙结构,工程建筑面积约 30 万 m2,由地下室、裙楼及 3 栋塔楼组成。二、 塔机选型及布置:本标段工程施工需要设置自升式塔机负担钢筋、模板、架料等施工材料的垂直运输。1#塔楼为地上 51F,地下室±0.000m 以下 24.350m,±0.000m 以上高度 218.90m,需要提升高度 250.00m。如采纳内爬塔机布置方案则轴以西轴~轴区域不能由主塔楼塔机覆盖,需多设一台塔机负担其裙楼及地下室施工垂直运输,且塔机爬升频繁影响施工进度,故此拟采纳新购四川中兴塔机厂生产的 QTZ80 (5513)型(8t 机构、塔身标准节全加强)塔机外附着施工。主要技术性能:最大独立高度48.6m ; 最 大 附 着 安 装 高 度 309m ; 起 重 臂 长 55m ; 配 重 臂 长12.6m ; 最 大 起 重 量 80KN ; 最 小 起 重 量 13KN ; 总 耗 电 功 率30KW(电动机为变频电机);最大提升速度 70m/min;卷扬筒容纯量640m;首次附着高度 35.5m;附着间距 22m;第 12 次附着高度281.9m。能满足高塔施工需要,也能满足地下室基坑第一次安装高度需要超过地面电线电杆高度的要求。2#塔楼为地上 46F,地下室高度 24.350m,±0.000m 以上高度180.90m,塔机需要安装高度 212.00m。如采纳内爬塔机施工,则轴以东轴~轴区域塔机不能覆盖,亦由于塔机频繁爬升影响施工进度,故此拟采纳新购四川中兴塔机厂生产的 QTZ80 (5513)型(8t 机构、塔身标准节全加强)塔机外附着施工,布置在轴~轴交轴~轴跨内,该型号塔机最大附着安装高度 309m,最大独立安装高度 48m,既能满足高塔施工需要,也能满足地下室基坑第一次安装高度需要超过地面电线电杆高度的要求。3# 塔 楼 地 上 43F,± 以 下 高 度 24.350m,±0.000m 以 上 高 度1下载后可任意编辑133.50m,塔机需要安装高度 140.00m。由于 1#及 2#塔楼均比 3# 塔楼高度高得多,如将塔机布置在轴线以东,则当 1#、2#塔楼施工高度高于 3#塔楼塔机时该塔机吊臂受高楼影响其工作幅度约 1800,该楼栋以西又紧邻 B 标段的 4#商住楼,受 4#楼塔机布置的影响 3#楼塔机只能布...
