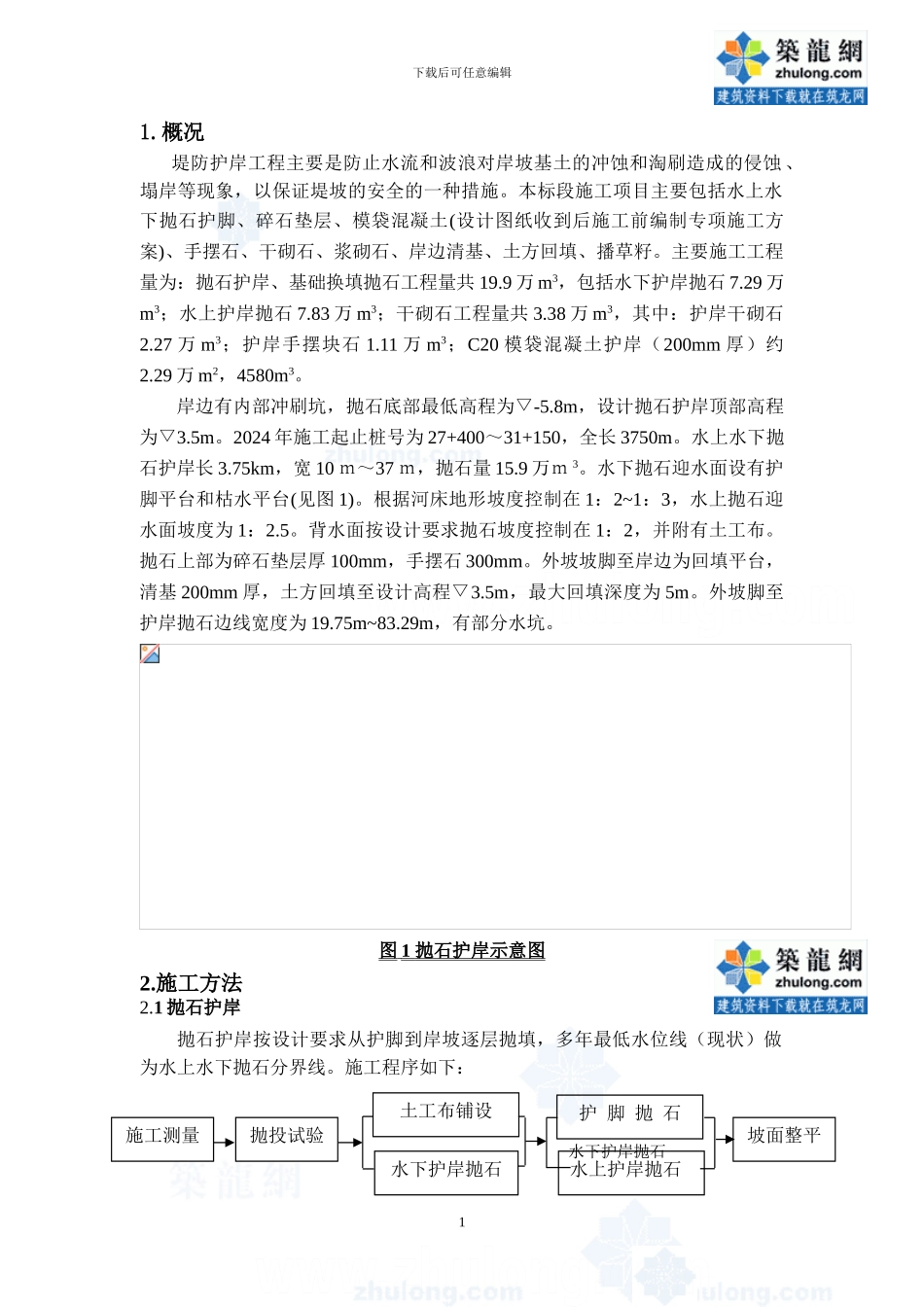

下载后可任意编辑1.概况堤防护岸工程主要是防止水流和波浪对岸坡基土的冲蚀和淘刷造成的侵蚀 、塌岸等现象，以保证堤坡的安全的一种措施。本标段施工项目主要包括水上水下抛石护脚、碎石垫层、模袋混凝土(设计图纸收到后施工前编制专项施工方案)、手摆石、干砌石、浆砌石、岸边清基、土方回填、播草籽。主要施工工程量为：抛石护岸、基础换填抛石工程量共 19.9 万 m3，包括水下护岸抛石 7.29 万m3；水上护岸抛石 7.83 万 m3；干砌石工程量共 3.38 万 m3，其中：护岸干砌石2.27 万 m3；护岸手摆块石 1.11 万 m3；C20 模袋混凝土护岸（200mm 厚）约2.29 万 m2，4580m3。岸边有内部冲刷坑，抛石底部最低高程为▽-5.8m，设计抛石护岸顶部高程为▽3.5m。2024 年施工起止桩号为 27+400～31+150，全长 3750m。水上水下抛石护岸长 3.75km，宽 10 ｍ～37 ｍ，抛石量 15.9 万ｍ 3。水下抛石迎水面设有护脚平台和枯水平台(见图 1)。根据河床地形坡度控制在 1：2~1：3，水上抛石迎水面坡度为 1：2.5。背水面按设计要求抛石坡度控制在 1：2，并附有土工布。抛石上部为碎石垫层厚 100mm，手摆石 300mm。外坡坡脚至岸边为回填平台，清基 200mm 厚，土方回填至设计高程▽3.5m，最大回填深度为 5m。外坡脚至护岸抛石边线宽度为 19.75m~83.29m，有部分水坑。图 1 抛石护岸示意图 2.施工方法2.1 抛石护岸抛石护岸按设计要求从护脚到岸坡逐层抛填，多年最低水位线（现状）做为水上水下抛石分界线。施工程序如下：1施工测量抛投试验水下护岸抛石坡面整平护 脚 抛 石水下护岸抛石土工布铺设水上护岸抛石下载后可任意编辑图 2-1 抛石护岸施工程序图 抛石护岸施工过程的关键是测量控制，并贯穿整个抛投施工。抛投前，做好有效的测量控制网和测量措施；根据抛石时水位、流速和块石的大小情况，选取不同的位置，做好抛投试验，为抛投施工提供技术参数，以确保抛投的准确性。抛投施工的原则：先上游后下游，实行分段分层施工；先施工水下护岸抛石，后施工水上护岸抛石。（1）施工测量水下抛石施工前及完工后，委托有资质且专业的测量单位进行水下测量。抛石工程开工前，实测抛石区 1/500 地形图和抛石放样剖面图（沿堤轴线方向每 25m 测一横断面），经监理人批准后，进行抛石。施工期间所有施工定线、进度、工程量等测量原始记录、计算成果等资料均及时整理、校核、分类、整编成册。按 20 ｍ×10 ｍ网格划分抛投区...
