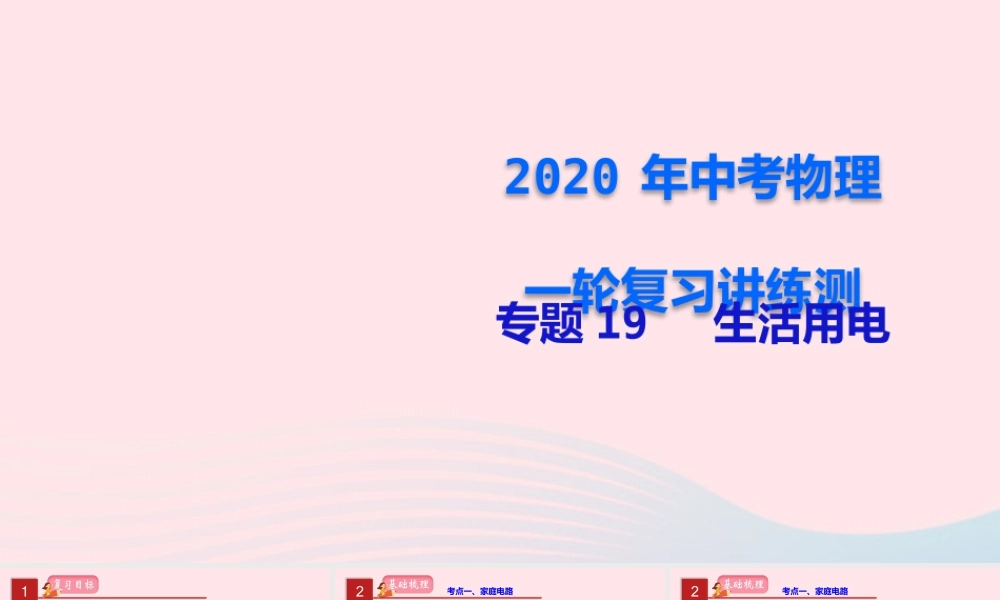

2020 年中考物理一轮复习讲练测专题 19 生活用电1复习目标会：分析家庭电路故障。理解：家庭电路中电流过大的原因。掌握：家庭电路各部分连接方式。了解：家庭电路组成及各部分作用；安全用电常识；触电急救方式。2考点一、家庭电路1 ．家庭电路的组成部分（如图 1 所示）：低压供电线（火线和零线）、电能表、总开关、保险丝、用电器、插座、灯座、开关等。2 ．家庭电路的各部分的作用（ 1 ）进户线：进户线有两条，一条是端线，也叫火线，一条是零线。火线与零线之间的电压是 220V 。火线与地面间的电压为 220V ；正常情况下，零线之间和地线之间的电压为 0V 。2考点一、家庭电路（ 2 ）电能表：装在家庭电路的干路上，这样才能测出全部家用电器消耗的电能。（ 3 ）总开关：即闸刀开关或空气开关。安装在电能表后，控制整个电路的通断，以便检测电路更换设备。（ 4 ）保险丝：电路符号： 。1 ）材料：保险丝是由电阻率大、熔点低的铅锑合金制成的。（原因：保险丝电阻较大，使得电能转化为热的功率比较大，保险丝温度易升高，达到熔点后就自动熔断。）2 ）工作原理：当过大的电流通过时，保险丝产生较多的热量使它的温度达到熔点，于是保险丝熔断，自动切断电路，起到保险作用。2考点一、家庭电路3 ）保险丝规格：保险丝越粗，额定电流越大。4 ）选择：保险丝的额定电流等于或稍大于家庭电路的最大工作电流。5 ）连接：保险丝应串联在家庭电路的干路上，且一般只接在火线上。注意事项：不能用较粗的保险丝或铁丝、铜丝、铝丝等代替标准的保险丝。因为铜丝的电阻小，产生的热量少，铜的熔点高，不易熔断。（ 5 ）插座：连接家用电器，给家用电器供电。插座有二孔插座和三孔插座。如图 2是插座连接方式、图 3 是插座示意图。2考点一、家庭电路（ 6 ）家庭电路的连接：各种用电器都是并联接入电路的，插座与灯座是并联的，控制各用电器工作的开关与用电器是串联的。1 ）插座的连接：左零右火，上接地（接地是将用电器的外壳与大地连接起来，这样若用电器的外壳漏电，可使电流通过地线流入大地，不致对人造成伤害，起到保护作用）。2考点一、家庭电路2 ）开关、保险串联后接入火线，不能接入零线。3 ）螺口灯座的螺旋套只允许接在零线上，绝不允许接在火线上。（ 7 ）测电笔（试电笔）：用来辨别火线和零线；种类：钢笔式，螺丝刀式。使用方法：手接触笔尾金属体，笔尖金属体接触被测导线，观察氖管是否发光...
