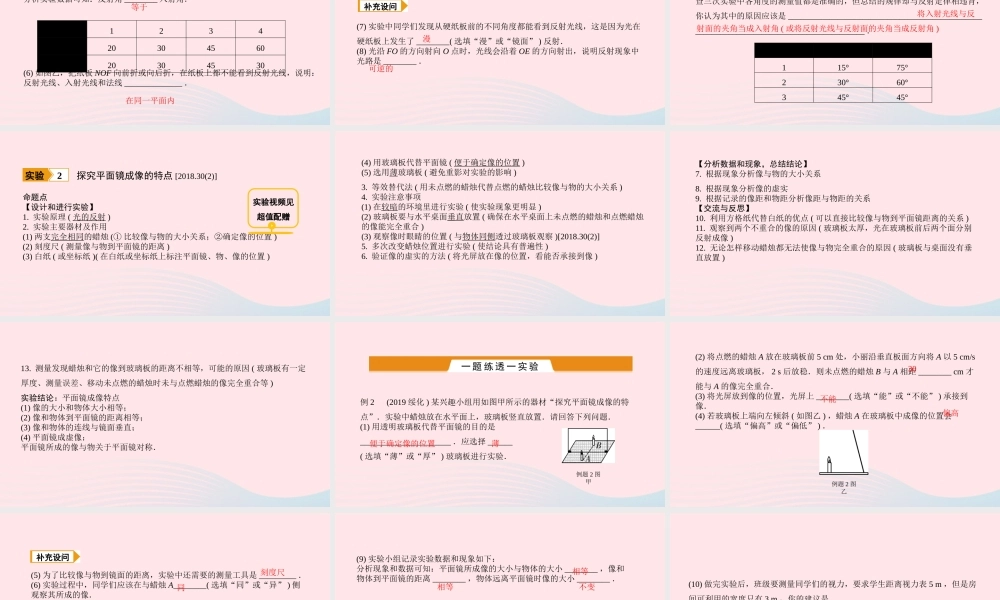

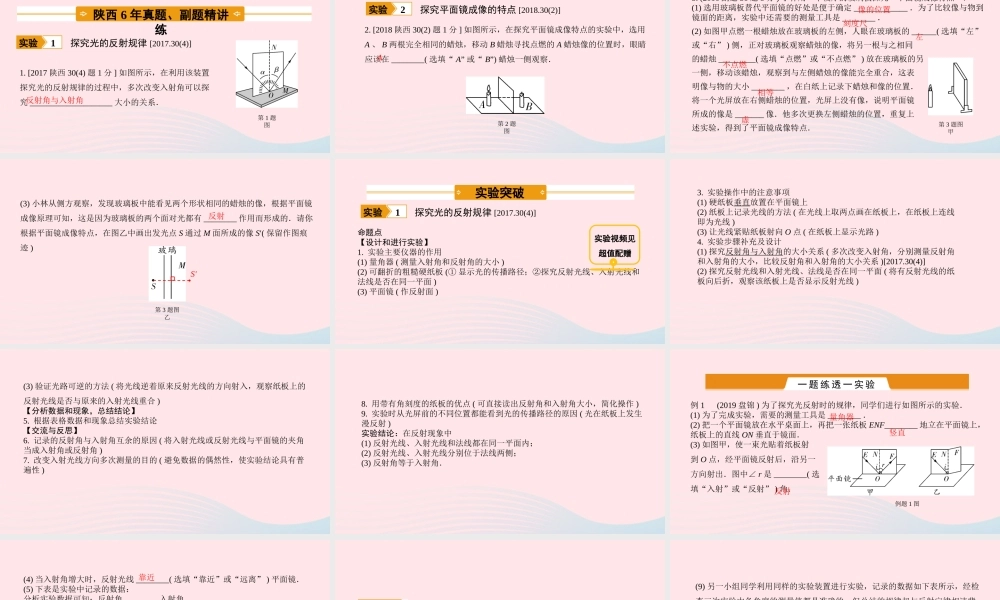

目录陕西 6 年真题、副题精讲练1实验突破2实验 1实验 2命题点 3 光现象实验第三章 光现象陕西 6 年真题、副题精讲练第 1 题图探究光的反射规律 [2017.30(4)]实验11. [2017 陕西 30(4) 题 1 分 ] 如图所示,在利用该装置探究光的反射规律的过程中,多次改变入射角可以探究 ____________________ 大小的关系.反射角与入射角第 2 题图探究平面镜成像的特点 [2018.30(2)]实验22. [2018 陕西 30(2) 题 1 分 ] 如图所示,在探究平面镜成像特点的实验中,选用A 、 B 两根完全相同的蜡烛,移动 B 蜡烛寻找点燃的 A 蜡烛像的位置时,眼睛应该在 ________( 选填“ A” 或“ B”) 蜡烛一侧观察.A第 3 题图甲3. (2016 副题 31 题 8 分 ) 小林用一个较厚的玻璃板探究“平面镜成像特点”.(1) 选用玻璃板替代平面镜的好处是便于确定 _____________ .为了比较像与物到镜面的距离,实验中还需要的测量工具是 ________ .(2) 如图甲点燃一根蜡烛放在玻璃板的左侧,人眼在玻璃板的 ______( 选填“左”或“右” ) 侧,正对玻璃板观察蜡烛的像,将另一根与之相同的蜡烛 _________( 选填“点燃”或“不点燃” ) 放在玻璃板的另一侧,移动该蜡烛,观察到与左侧蜡烛的像能完全重合,这表明像与物的大小 ________ ,在白纸上记录下蜡烛和像的位置.将一个光屏放在右侧蜡烛的位置,光屏上没有像,说明平面镜所成的像是 _______ 像.他多次更换左侧蜡烛的位置,重复上述实验,得到了平面镜成像特点.像的位置刻度尺左不点燃相等虚(3) 小林从侧方观察,发现玻璃板中能看见两个形状相同的蜡烛的像,根据平面镜成像原理可知,这是因为玻璃板的两个面对光都有 ________ 作用而形成的.请你根据平面镜成像特点,在图乙中画出发光点 S 通过 M 面所成的像 S′( 保留作图痕迹 )反射第 3 题图乙S'实验突破探究光的反射规律 [2017.30(4)]实验1命题点【设计和进行实验】1. 实验主要仪器的作用(1) 量角器 ( 测量入射角和反射角的大小 )(2) 可翻折的粗糙硬纸板 (① 显示光的传播路径;②探究反射光线、入射光线和法线是否在同一平面 )(3) 平面镜 ( 作反射面 )实验视频见超值配赠3. 实验操作中的注意事项(1) 硬纸板垂直放置在平面镜上(2) 纸板上记录光线的方法 ( 在光线上取两点画在纸板上,在纸板上连线即为光线 )(3) 让光线紧贴纸板射向 O 点 ( 在纸板上显示光路 )4...
