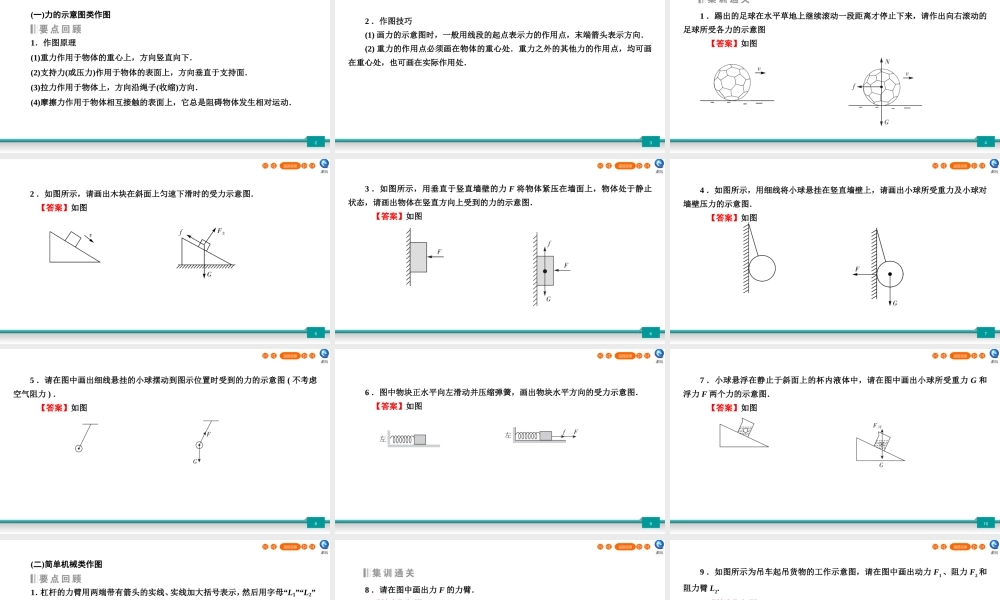

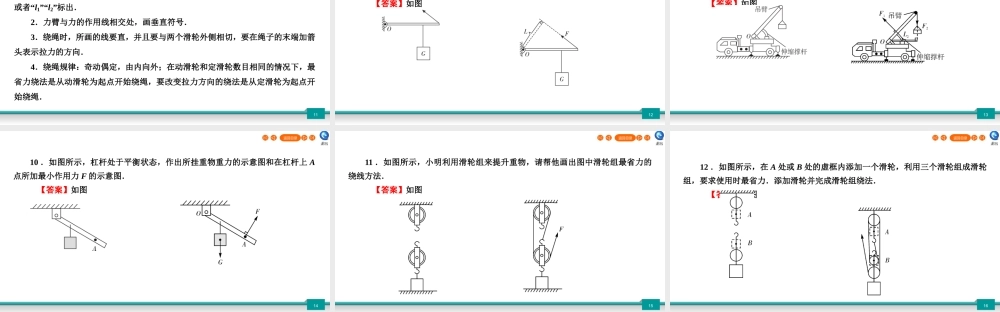

返回目录第一专题 作图题 实 验 篇第 2 节 力学作图返回目录2(一)力的示意图类作图 1．作图原理 (1)重力作用于物体的重心上，方向竖直向下． (2)支持力(或压力)作用于物体的表面上，方向垂直于支持面． (3)拉力作用于物体上，方向沿绳子(收缩)方向． (4)摩擦力作用于物体相互接触的表面上，它总是阻碍物体发生相对运动． 返回目录32 ．作图技巧(1) 画力的示意图时，一般用线段的起点表示力的作用点，末端箭头表示方向．(2) 重力的作用点必须画在物体的重心处．重力之外的其他力的作用点，均可画在重心处，也可画在实际作用处．返回目录41 ．踢出的足球在水平草地上继续滚动一段距离才停止下来，请作出向右滚动的足球所受各力的示意图【答案】如图返回目录52 ．如图所示，请画出木块在斜面上匀速下滑时的受力示意图．【答案】如图返回目录63 ．如图所示，用垂直于竖直墙壁的力 F 将物体紧压在墙面上，物体处于静止状态，请画出物体在竖直方向上受到的力的示意图．【答案】如图返回目录74 ．如图所示，用细线将小球悬挂在竖直墙壁上，请画出小球所受重力及小球对墙壁压力的示意图．【答案】如图返回目录85 ．请在图中画出细线悬挂的小球摆动到图示位置时受到的力的示意图 ( 不考虑空气阻力 ) ．【答案】如图返回目录96 ．图中物块正水平向左滑动并压缩弹簧，画出物块水平方向的受力示意图．【答案】如图返回目录107 ．小球悬浮在静止于斜面上的杯内液体中，请在图中画出小球所受重力 G 和浮力 F 两个力的示意图．【答案】如图返回目录11(二)简单机械类作图 1．杠杆的力臂用两端带有箭头的实线、实线加大括号表示，然后用字母“L1”“L2”或者“l1”“l2”标出． 2．力臂与力的作用线相交处，画垂直符号． 3．绕绳时，所画的线要直，并且要与两个滑轮外侧相切，要在绳子的末端加箭头表示拉力的方向． 4．绕绳规律：奇动偶定，由内向外；在动滑轮和定滑轮数目相同的情况下，最省力绕法是从动滑轮为起点开始绕绳，要改变拉力方向的绕法是从定滑轮为起点开始绕绳． 返回目录128 ．请在图中画出力 F 的力臂．【答案】如图返回目录139 ．如图所示为吊车起吊货物的工作示意图，请在图中画出动力 F1 、阻力 F2 和阻力臂 L2.【答案】如图返回目录1410 ．如图所示，杠杆处于平衡状态，作出所挂重物重力的示意图和在杠杆上 A点所加最小作用力 F 的示意图．【答案】如图返回目录1511 ．如图所示，小明利用滑...
