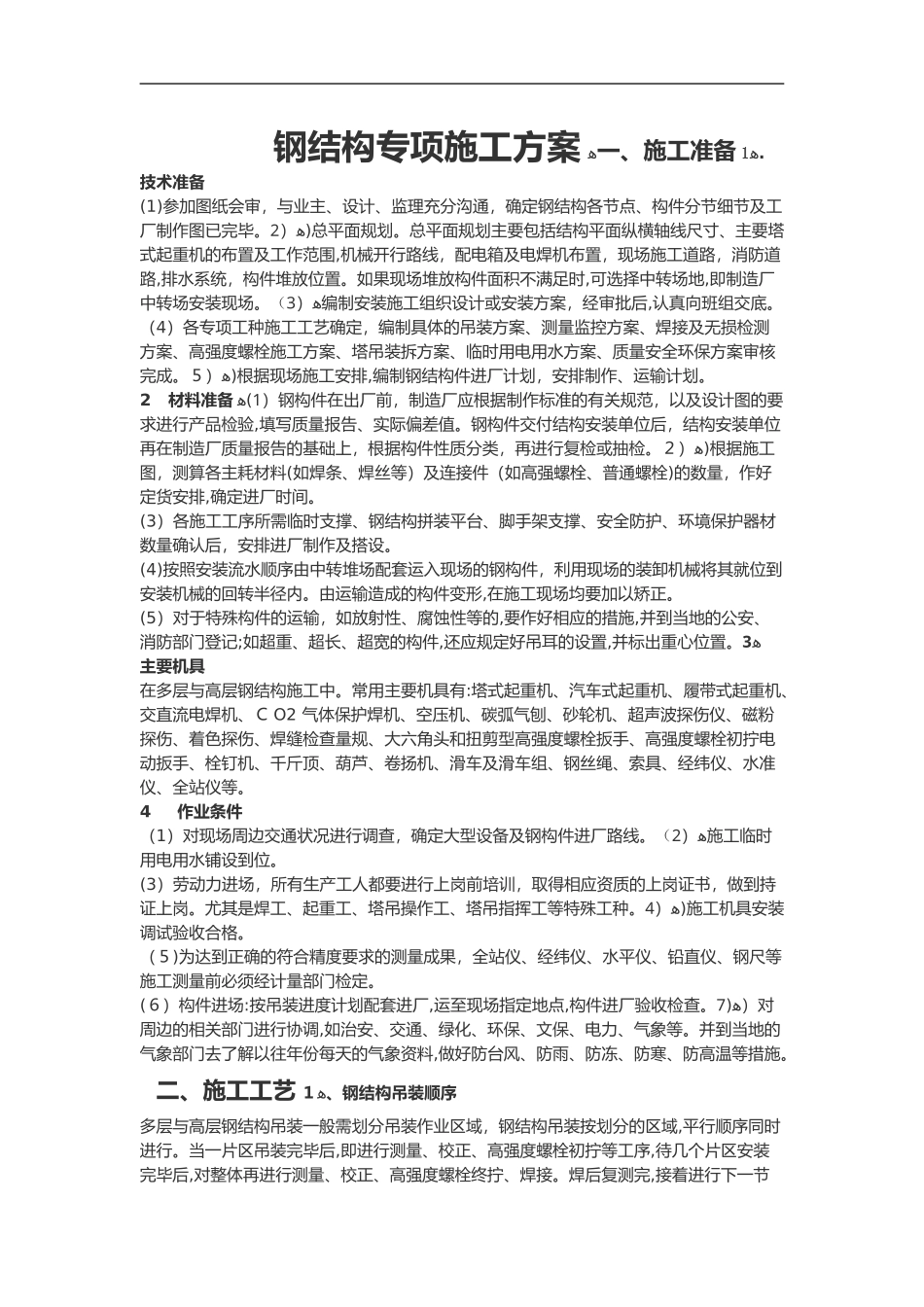

钢结构专项施工方案ﻫ一、施工准备ﻫ1.技术准备(1)参加图纸会审，与业主、设计、监理充分沟通，确定钢结构各节点、构件分节细节及工厂制作图已完毕。ﻫ（2)总平面规划。总平面规划主要包括结构平面纵横轴线尺寸、主要塔式起重机的布置及工作范围,机械开行路线，配电箱及电焊机布置，现场施工道路，消防道路,排水系统，构件堆放位置。如果现场堆放构件面积不满足时,可选择中转场地,即制造厂中转场安装现场。ﻫ（3）编制安装施工组织设计或安装方案，经审批后,认真向班组交底。（4（各专项工种施工工艺确定，编制具体的吊装方案、测量监控方案、焊接及无损检测方案、高强度螺栓施工方案、塔吊装拆方案、临时用电用水方案、质量安全环保方案审核完成。ﻫ（５)根据现场施工安排,编制钢结构件进厂计划，安排制作、运输计划。2材料准备ﻫ(1（钢构件在出厂前，制造厂应根据制作标准的有关规范，以及设计图的要求进行产品检验,填写质量报告、实际偏差值。钢构件交付结构安装单位后，结构安装单位再在制造厂质量报告的基础上，根据构件性质分类，再进行复检或抽检。ﻫ（２)根据施工图，测算各主耗材料(如焊条、焊丝等（及连接件（如高强螺栓、普通螺栓)的数量，作好定货安排,确定进厂时间。(3（各施工工序所需临时支撑、钢结构拼装平台、脚手架支撑、安全防护、环境保护器材数量确认后，安排进厂制作及搭设。(4)按照安装流水顺序由中转堆场配套运入现场的钢构件，利用现场的装卸机械将其就位到安装机械的回转半径内。由运输造成的构件变形,在施工现场均要加以矫正。(5（对于特殊构件的运输，如放射性、腐蚀性等的,要作好相应的措施,并到当地的公安、消防部门登记;如超重、超长、超宽的构件,还应规定好吊耳的设置,并标出重心位置。ﻫ3主要机具在多层与高层钢结构施工中。常用主要机具有:塔式起重机、汽车式起重机、履带式起重机、交直流电焊机、ＣO2气体保护焊机、空压机、碳弧气刨、砂轮机、超声波探伤仪、磁粉探伤、着色探伤、焊缝检查量规、大六角头和扭剪型高强度螺栓扳手、高强度螺栓初拧电动扳手、栓钉机、千斤顶、葫芦、卷扬机、滑车及滑车组、钢丝绳、索具、经纬仪、水准仪、全站仪等。4作业条件（1（对现场周边交通状况进行调查，确定大型设备及钢构件进厂路线。ﻫ（2）施工临时用电用水铺设到位。(3（劳动力进场，所有生产工人都要进行上岗前培训，取得相应资质的上岗证书，做到持证上岗。尤其是焊工、起重工、塔吊操作工、塔吊指挥工等特殊工种。ﻫ（4)施工机具安装调试验收合格。（５)为达到正确的符合精度要求的测量成果，全站仪、经纬仪、水平仪、铅直仪、钢尺等施工测量前必须经计量部门检定。(６（构件进场:按吊装进度计划配套进厂,运至现场指定地点,构件进厂验收检查。ﻫ)7（对周边的相关部门进行协调,如治安、交通、绿化、环保、文保、电力、气象等。并到当地的气象部门去了解以往年份每天的气象资料,做好防台风、防雨、防冻、防寒、防高温等措施。二、施工工艺ﻫ１、钢结构吊装顺序多层与高层钢结构吊装一般需划分吊装作业区域，钢结构吊装按划分的区域,平行顺序同时进行。当一片区吊装完毕后,即进行测量、校正、高强度螺栓初拧等工序,待几个片区安装完毕后,对整体再进行测量、校正、高强度螺栓终拧、焊接。焊后复测完,接着进行下一节钢柱的吊装。并根据现场实际情况进行本层压型钢板吊放和部分铺设工作等。ﻫ2、螺栓预埋螺栓预埋很关键，柱位置的准确性取决于预埋螺栓位置的准确性。预埋螺栓标高偏差控制在＋5mｍ以内,定位轴线的偏差控制在±2mm。3、钢柱拼装为便于保证钢柱拼装质量,减少高空作业，可采用在地面将多节柱拼装在一起，一次吊装就位。起重机起重能力应能满足一次起吊。ﻫ１)根据钢柱断面不同,采取相应的钢平台及胎具。2（每节钢柱都弹好中线,在断面处成互相垂直。多节柱拼装时,三面都要拉通线。ﻫ3（每个节点最容易出现问题是翼缘板错口。如发现翼缘板制作时发生变形，采用机械矫正或火焰矫正,达到允许误差继续拼装。拼装一般采用倒链，在两接口处焊耳板,进行校正对接。ﻫ4)节点必须采用连接板做约束,当焊接冷却后再拆除。５)焊接冷却将柱翻身，焊另一面前...
