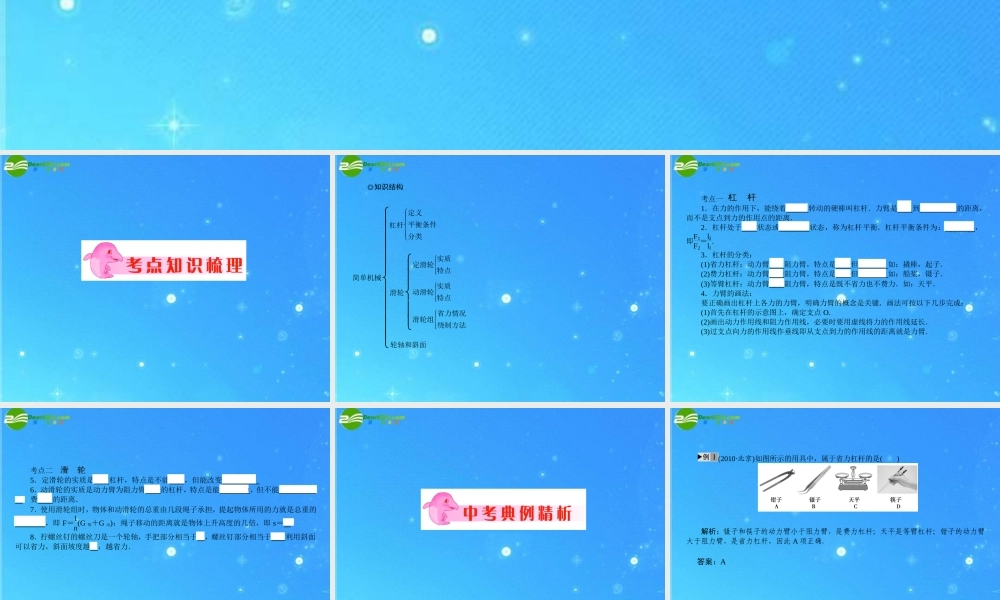

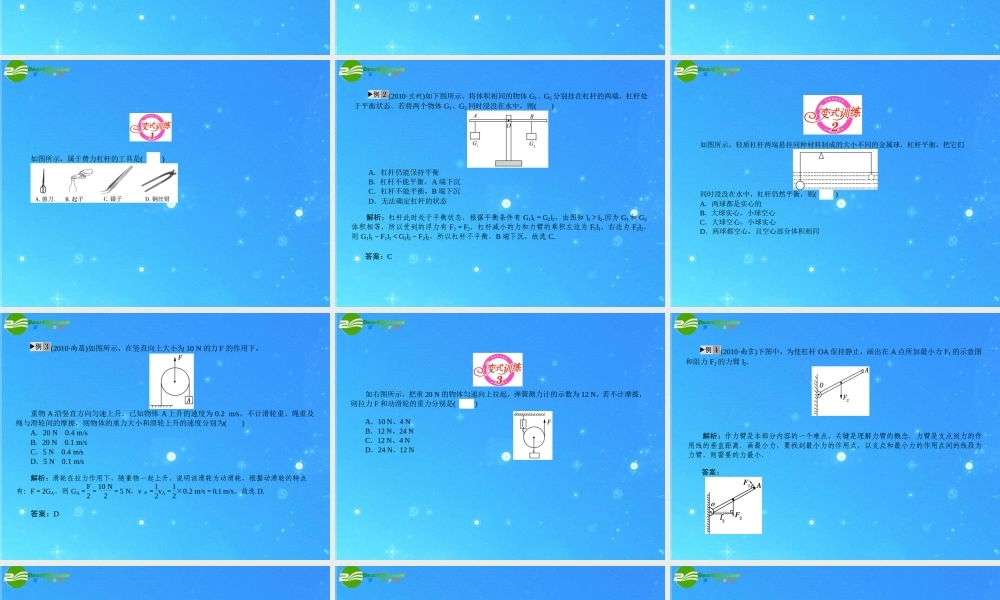

专题 23 简单机械 ◎知识结构 简单机械 杠杆 定义平衡条件分类滑轮 定滑轮 实质特点动滑轮 实质特点滑轮组 省力情况绕制方法轮轴和斜面 考点一 1．在力的作用下，能绕着固定点转动的硬棒叫杠杆．力臂是支点到力的作用线的距离，而不是支点到力的作用点的距离． 2．杠杆处于静止状态或匀速转动状态，称为杠杆平衡．杠杆平衡条件为：F1l1＝F2l2，即F1F2＝l2l1. 3．杠杆的分类： (1)省力杠杆：动力臂大于阻力臂，特点是省力但费距离．如：撬棒，起子． (2)费力杠杆：动力臂小于阻力臂，特点是费力但省距离．如：船桨，镊子． (3)等臂杠杆：动力臂等于阻力臂，特点是既不省力也不费力．如：天平． 4．力臂的画法： 要正确画出杠杆上各力的力臂，明确力臂的概念是关键．画法可按以下几步完成： (1)首先在杠杆的示意图上，确定支点 O. (2)画出动力作用线和阻力作用线，必要时要用虚线将力的作用线延长． (3)过支点向力的作用线作垂线即从支点到力的作用线的距离就是力臂． 考点二 5．定滑轮的实质是等臂杠杆，特点是不能省力，但能改变力的方向． 6．动滑轮的实质是动力臂为阻力臂二倍的杠杆，特点是能省一半力，但不能改变力的方向，费一倍的距离． 7．使用滑轮组时，物体和动滑轮的总重由几段绳子承担，提起物体所用的力就是总重的几分之一，即 F＝1n(G 物＋G 动)；绳子移动的距离就是物体上升高度的几倍，即 s＝nh. 8．拧螺丝钉的螺丝刀是一个轮轴，手把部分相当于轮，螺丝钉部分相当于轴．利用斜面可以省力，斜面坡度越小，越省力． (2010·北京)如图所示的用具中，属于省力杠杆的是( ) 解析：镊子和筷子的动力臂小于阻力臂，是费力杠杆；天平是等臂杠杆；钳子的动力臂大于阻力臂，是省力杠杆，因此 A 项正确． 答案：A 如图所示，属于费力杠杆的工具是( C ) (2010·兰州)如下图所示，将体积相同的物体 G1、G2 分别挂在杠杆的两端，杠杆处于平衡状态．若将两个物体 G1、G2 同时浸没在水中，则( ) A．杠杆仍能保持平衡 B．杠杆不能平衡，A 端下沉 C．杠杆不能平衡，B 端下沉 D．无法确定杠杆的状态 解析：杠杆此时处于平衡状态，根据平衡条件有 G1l1＝G2l2，由图知 l1＞l2.因为 G1和 G2体积相等，所以受到的浮力有 F1＝F2，杠杆减小的力和力臂的乘积左边为 F1l1，右边为 F2l2，则 G1l1－F1l1＜G2l2－F2l2，所以...
