中考物理 考点复习之简单机械课件VIP免费

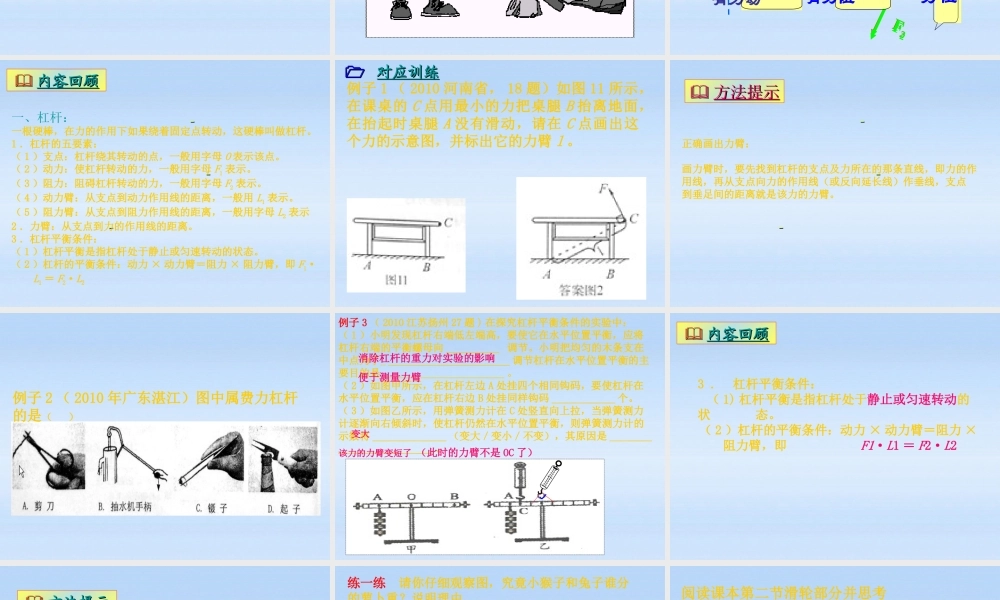

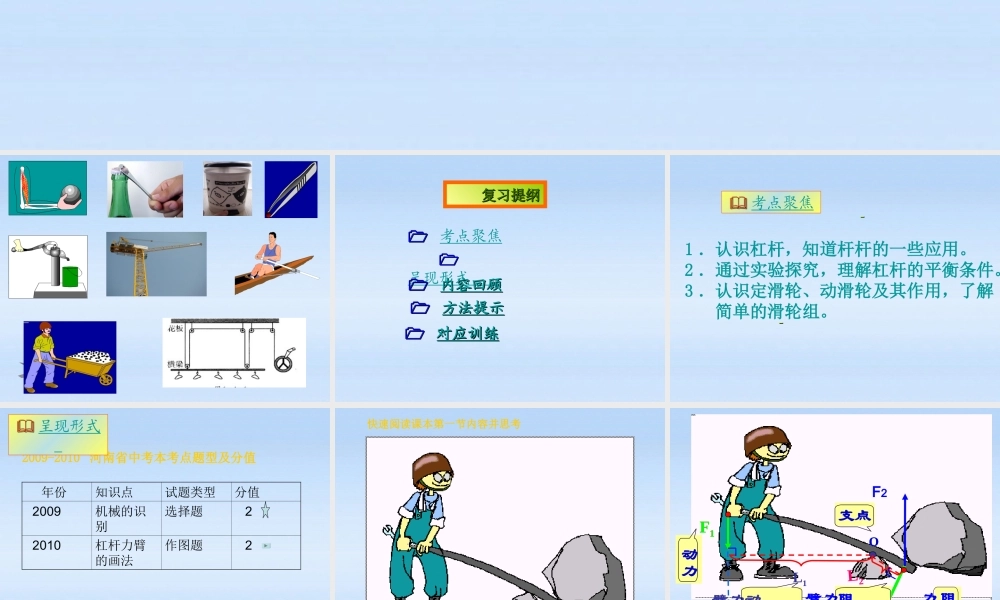

复习提纲复习提纲 考点聚焦 呈现形式  内容回顾内容回顾 对应训练对应训练  方法提示方法提示 考点聚焦 1 ．认识杠杆，知道杆杆的一些应用。2 ．通过实验探究，理解杠杆的平衡条件。3 ．认识定滑轮、动滑轮及其作用，了解 简单的滑轮组。2009-2010 河南省中考本考点题型及分值 呈现形式 年份知识点试题类型分值 2009机械的识别选择题 2 2010杠杆力臂的画法作图题 2快速阅读课本第一节内容并思考OOF1F1F1F2F2F2OL1L2支点 动力阻力动力臂阻力臂F2 内容回顾内容回顾 一、杠杆：一根硬棒，在力的作用下如果绕着固定点转动，这硬棒叫做杠杆。1 ．杠杆的五要素：（ 1 ）支点：杠杆绕其转动的点，一般用字母 O 表示该点。（ 2 ）动力：使杠杆转动的力，一般用字母 F1 表示。（ 3 ）阻力：阻碍杠杆转动的力，一般用字母 F2 表示。（ 4 ）动力臂：从支点到动力作用线的距离，一般用 L1 表示。（ 5 ）阻力臂：从支点到阻力作用线的距离，一般用字母 L2 表示2 ．力臂：从支点到力的作用线的距离。3 ．杠杆平衡条件：（ 1 ）杠杆平衡是指杠杆处于静止或匀速转动的状态。（ 2 ）杠杆的平衡条件：动力 × 动力臂＝阻力 × 阻力臂，即 F1·L1 ＝ F2·L2例子 1 （ 2010 河南省， 18 题）如图 11 所示，在课桌的 C 点用最小的力把桌腿 B 抬离地面，在抬起时桌腿 A 没有滑动，请在 C 点画出这个力的示意图，并标出它的力臂 l 。  对应训练对应训练  方法提示方法提示 正确画出力臂： 画力臂时，要先找到杠杆的支点及力所在的那条直线，即力的作用线，再从支点向力的作用线（或反向延长线）作垂线，支点到垂足间的距离就是该力的力臂。例子 2 （ 2010 年广东湛江）图中属费力杠杆的是（ ）例子 3 （ 2010 江苏扬州 27 题 ) 在探究杠杆平衡条件的实验中：（ 1 ）小明发现杠杆右端低左端高，要使它在水平位置平衡，应将杠杆右端的平衡螺母向 __________ 调节。小明把均匀的木条支在中点为了 _______________________ 调节杠杆在水平位置平衡的主要目的是 _______________________ 。（ 2 ）如图甲所示，在杠杆左边 A 处挂四个相同钩码，要使杠杆在水平位置平衡，应在杠杆右边 B 处挂同样钩码 ____________ 个。（ 3 ）如图乙所示，用弹簧测力计在 C 处竖直向上拉，当弹簧测力计逐渐向右倾斜时，使杠杆仍然...
