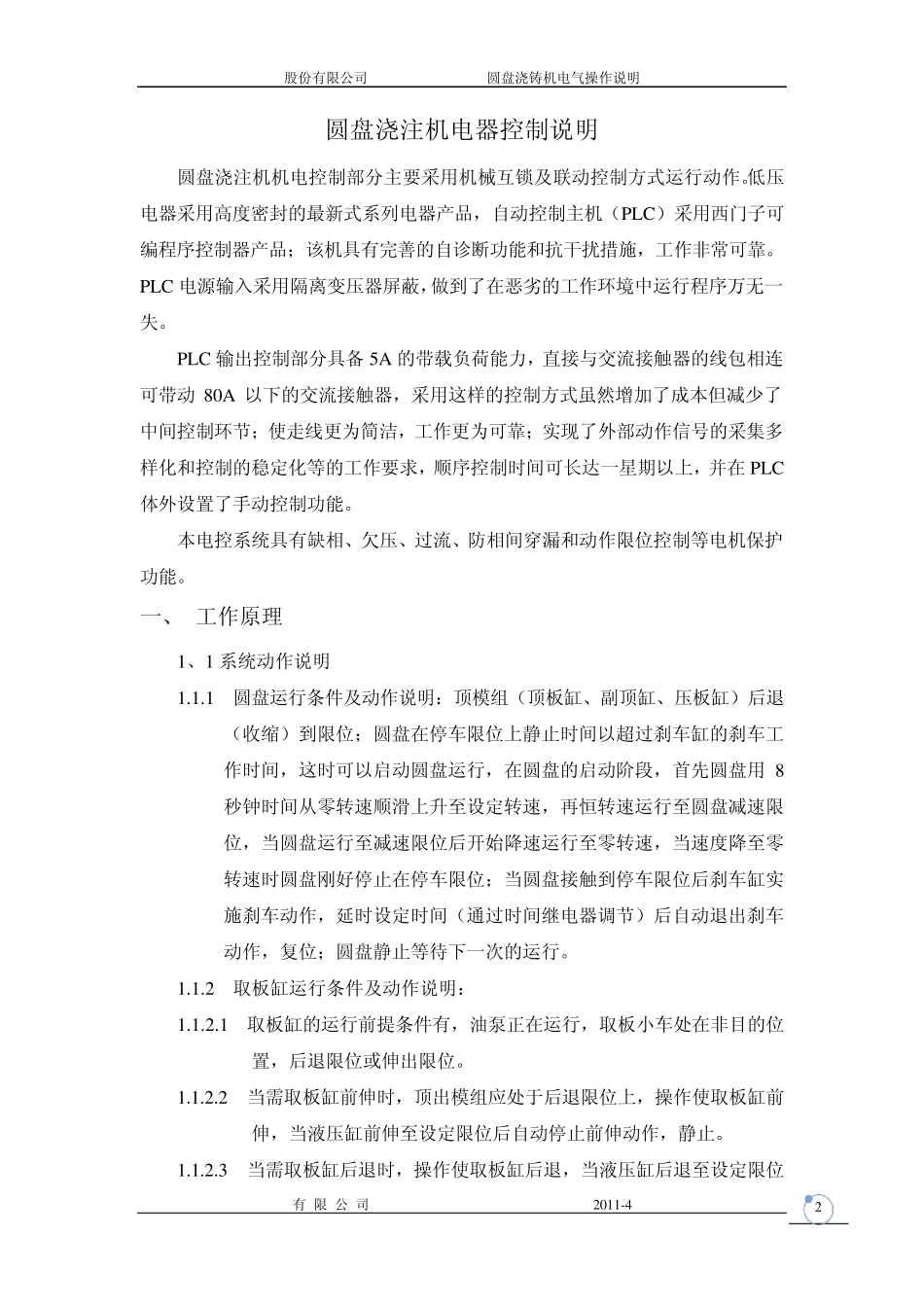

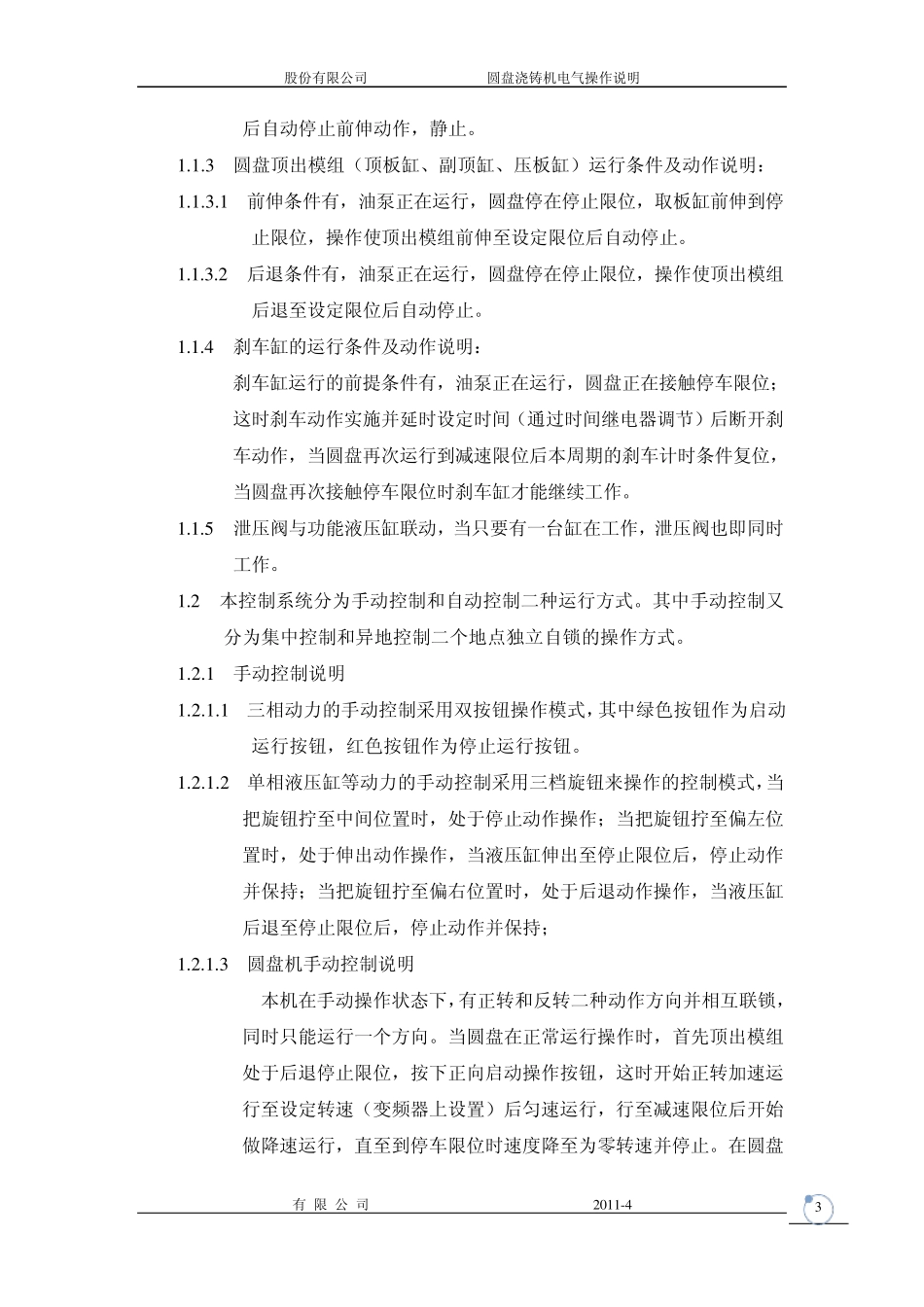

股份有限公司 圆盘浇铸机电气操作说明 有 限 公 司 2011-4 1 圆盘浇铸机控制简介说明 前言： 1、本圆盘浇铸机有20 模，控制系统有20 个工位； 2、本系统电气控制油缸（220V 电磁阀）包括：顶出模组（预定板、顶板、压板油缸），取板油缸，制动油缸； 3、工作程序：电机运行（变频调速）启动至设定的 100%转速运行，匀速运行，再从 100%运行至停止，此行程由圆盘上安装的行程开关控制（位置可调，已保证停止位置的准确性，开关安装在固定的地面上，20 个碰头安装在圆盘上），在大盘停止运行同时，给制动油缸信号，制动油缸动作，保证大盘运行停止时，制动油缸与之同步；停止运行后，制动油缸断电、电机断电，延时1s(可调)，预定板、顶板、压板油缸电磁阀动作，通过行程开关控制其上位，延时 3s左右（可调），油缸换向，下行，该三个油缸到达上位 1-2s后，取板油缸动作，向后运行取板，待取板油缸到位（行程开关控制），运行电机又开始动作，进行下一个循环。取板油缸在运行到位后，立即反向运行至取板位置（行程开关控制位置）。 4、总时间说明：每小时走 5.6 圈，每圈用时 10.7 分钟，设计取 9.7 分钟，折 582秒，每模（20 模）29.1 秒，取板 15 秒左右，运行 12-14 秒（可调）；时间含延时时间，具体工作周期时间可调。 5、在一个模位周期（约 29 秒），取板缸必须完成取板、回程到取板位，待取板动作。其动作从取板开始，到位、反向运行、再到取板位，停止运行，等待信号，进行下一个取板周期动作。 股份有限公司 圆盘浇铸机电气操作说明 有 限 公 司 2011-4 2 圆盘浇注机电器控制说明 圆盘浇注机机电控制部分主要采用机械互锁及联动控制方式运行动作。低压电器采用高度密封的最新式系列电器产品，自动控制主机（PLC）采用西门子可编程序控制器产品；该机具有完善的自诊断功能和抗干扰措施，工作非常可靠。PLC 电源输入采用隔离变压器屏蔽，做到了在恶劣的工作环境中运行程序万无一失。 PLC 输出控制部分具备 5A 的带载负荷能力，直接与交流接触器的线包相连可带动 80A 以下的交流接触器，采用这样的控制方式虽然增加了成本但减少了中间控制环节；使走线更为简洁，工作更为可靠；实现了外部动作信号的采集多样化和控制的稳定化等的工作要求，顺序控制时间可长达一星期以上，并在 PLC体外设置了手动控制功能。 本电控系统具有缺相、欠压、过流、防相间穿漏和动作限位控制等电机保护功能...
